벽 개선 사항

벽 개선 사항에는 테이퍼형 벽 요소를 작성하고 벽의 코어 레이어만 표시하는 기능이 포함됩니다.

테이퍼된 벽

가변 폭 레이어가 있는 벽 유형을 작성하여 테이퍼된 면을 활성화하십시오. 벽 유형 특성에서 테이퍼 각도를 정의합니다. 필요한 경우 개별 벽에 대한 인스턴스 특성을 사용하여 재지정합니다. 각도가 양수이면 면의 맨 위 모서리가 벽의 중심을 향해 기울어집니다. 각도가 음수이면 면의 맨 위 모서리가 벽의 중심에서 멀리 기울어집니다. 벽의 전체 폭이 측정되는 위치(벽의 맨 위, 맨 아래 또는 베이스)를 정의합니다.

이 기능은 Ideas 포럼에서 고객이 제안했으며 제품 로드맵에 설명되어 있습니다.

테이퍼된 벽 정보를 참고하십시오.

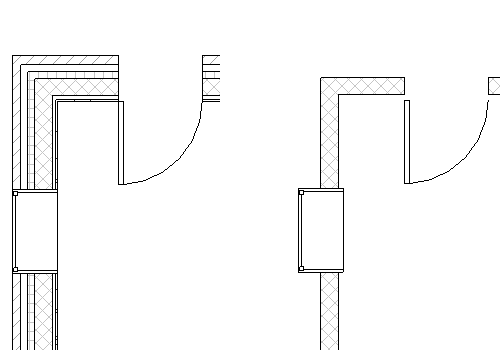

비 코어 벽 레이어 숨기기

평면도 및 단면도에서 가시성 및 그래픽 재지정을 사용하여 벽의 비 코어 레이어를 숨기십시오. 벽 조립품의 코어 경계 사이에 있는 벽의 레이어는 계속 표시됩니다. 상세 수준이 낮음으로 설정된 뷰에서는 비 코어 벽 레이어를 숨길 수 없습니다.

이 기능은 제품 로드맵에 설명되어 있습니다.

복합벽 정보를 참고하십시오.

경사 벽의 프로파일 편집

경사 벽의 프로파일 편집을 방지하는 제한 사항이 제거되었습니다. 이제 수직 벽의 프로파일을 편집하는 것과 동일한 방법으로 경사 벽의 프로파일을 편집할 수 있습니다.

모범 사례: 경사 벽벽 프로파일 편집을 참고하십시오.
