시뮬레이션 실행
이 단계에서는 밸브 내부의 흐름 시뮬레이션을 시작합니다. 시뮬레이션 실행을 시작하고 완료하기까지 약 5-7분이 걸립니다.

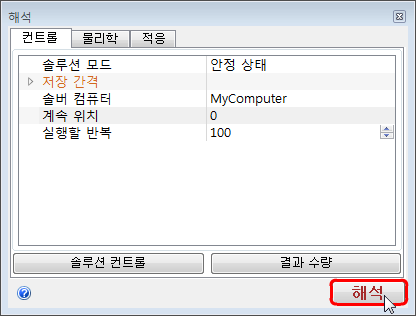

설정 탭에서 해석을 클릭합니다.
이 모형에는 기본 설정이 적합하므로 해석을 클릭하여 시뮬레이션을 시작합니다.
실행 중인 동안 계산된 결과를 볼 수 있습니다.
몇 가지 알아두어야 할 사항은 다음과 같습니다.
이는 수렴 플롯입니다. 시뮬레이션 실행되는 방식을 보여 줍니다. 선이 평평해지면 솔루션은 더 이상 변경되지 않으며 시뮬레이션이 완료됩니다.
더 큰 모형 뷰를 표시하려면 출력 막대 버튼을 클릭하여 출력 막대를 최소화합니다.
시뮬레이션 동안 결과가 업데이트됩니다. 결과 컨트롤을 사용하여 결과를 볼 수 있습니다.
몇 분 후에 시뮬레이션이 종료됩니다.
다음에는 결과를 시각화합니다.
