Funkcja wykrywania i przekształcania analizuje rysunki w celu szybkiego zidentyfikowania obiektów, które można przekształcić w bloki. Ta funkcja oszczędza czas, zwiększa produktywność i zmniejsza liczbę błędów w procesie przekształcania bloków.
Uwaga: Funkcja wykrywania i przekształcania jest obecnie w wersji Tech Preview, co oznacza, że obsługa wykrywania jest stale ulepszana. Czym jest wersja Tech Preview?
Funkcja wykrywania i przekształcania programu AutoCAD używa Autodesk AI do skanowania rysunku i identyfikowania obiektów, które można przekształcić w bloki.

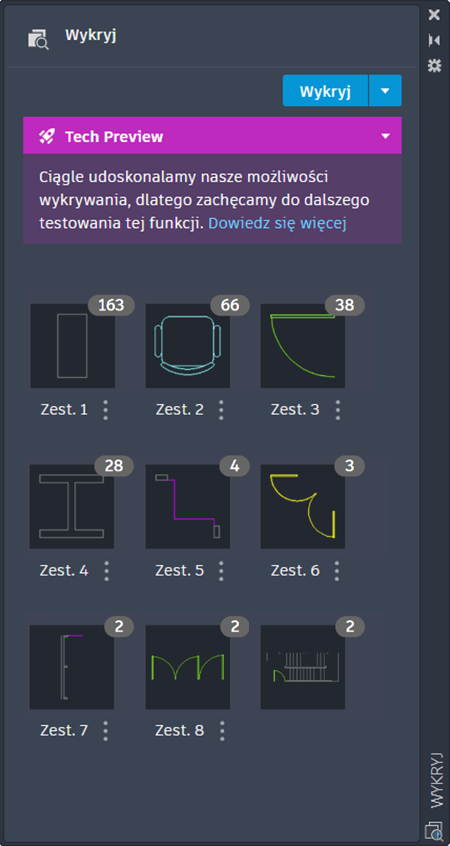

Po uruchomieniu wykrywania Autodesk AI skanuje geometrię rysunku. Po przeanalizowaniu rysunku na palecie pojawią się powiadomienia o zestawach wykrytych obiektów, które można przekształcić w bloki. Zestaw reprezentuje grupę podobnych wykrytych obiektów, które można przekształcić w pojedynczy blok.
Klikając pionowy wielokropek obok każdego numerowanego zestawu, można przekształcić każdy zestaw w nowy lub istniejący blok albo edytować wystąpienie podstawowe, które jest definicją podstawową bloku podczas przekształcania w nowy blok. Natomiast jeśli wybierzesz opcję przekształcenia w istniejący blok, wystąpienie główne zostanie użyte do zdefiniowania skali wstawiania i obrotu bloku.

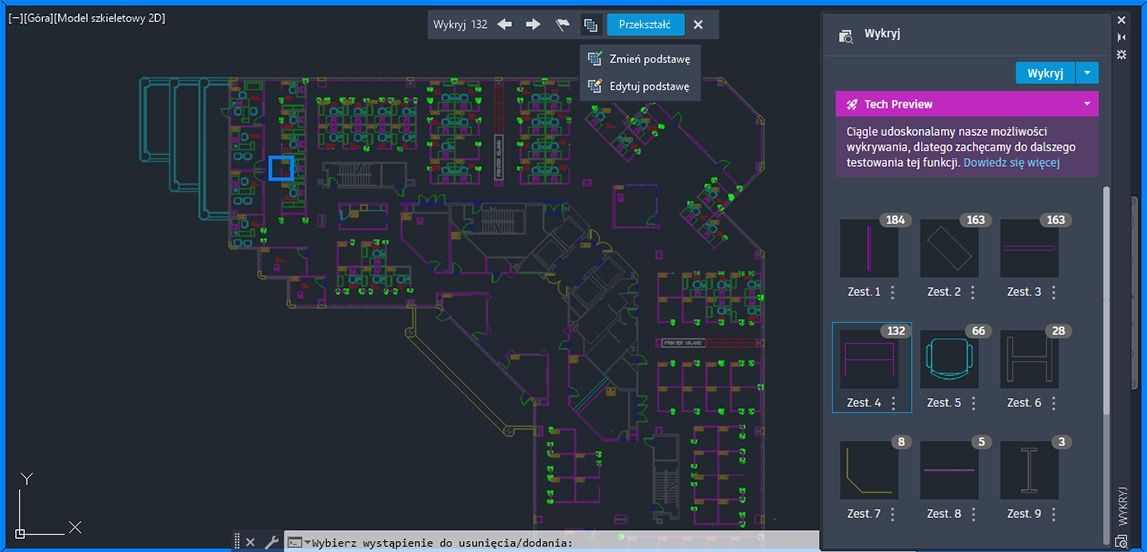

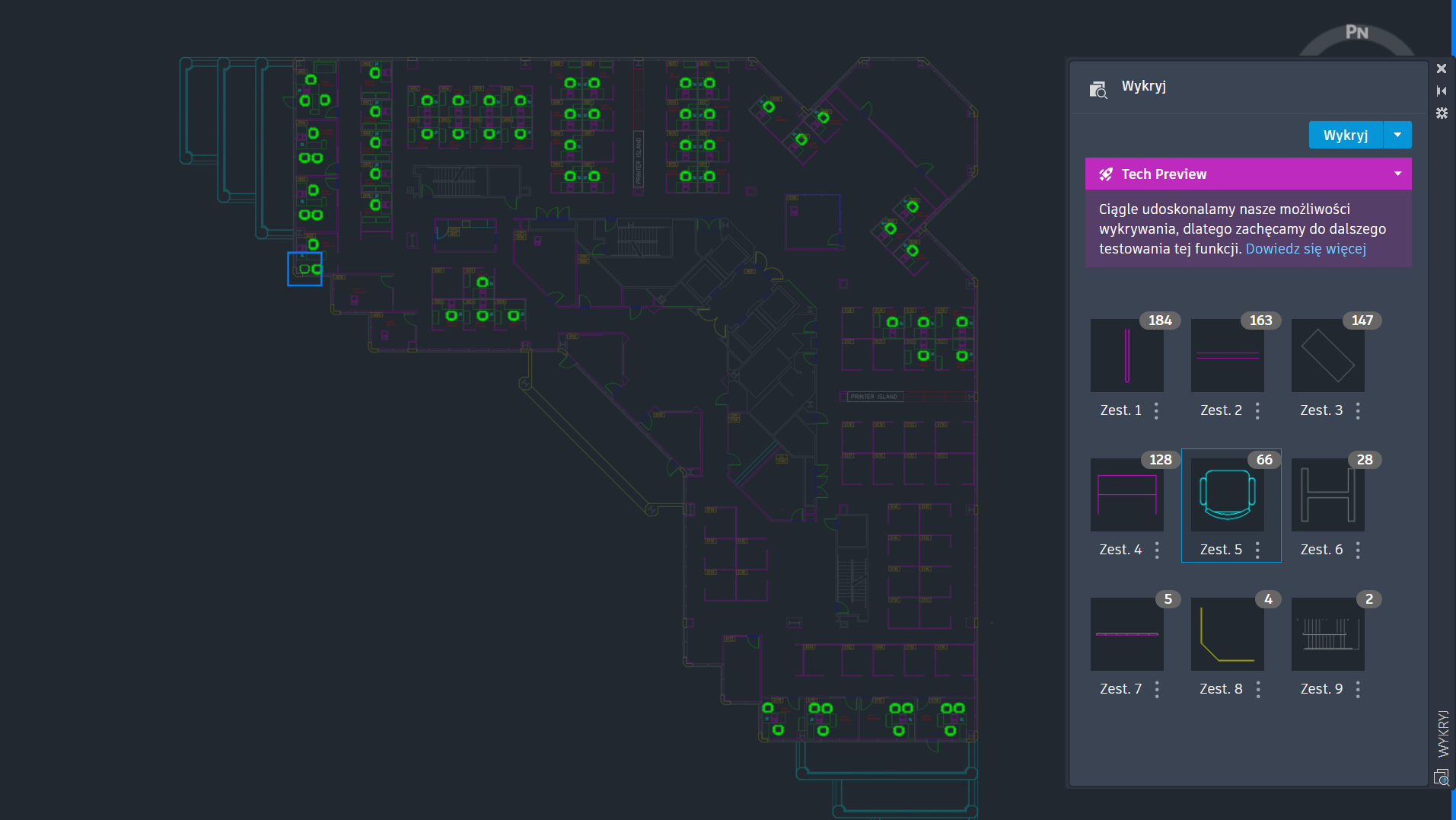

W trybie przeglądu pasek narzędzi wykrywania jest wyświetlany u góry okna rysunku.
Ten pasek narzędzi umożliwia:
- Sprawdzanie łącznej liczby znalezionych wystąpień w zestawie
- Przechodzenie do poprzedniego lub następnego wystąpienia na rysunku
- Zmianę lub edycję wystąpienia podstawowego, które jest otoczone niebieską ramką
- Przekształcanie w blok

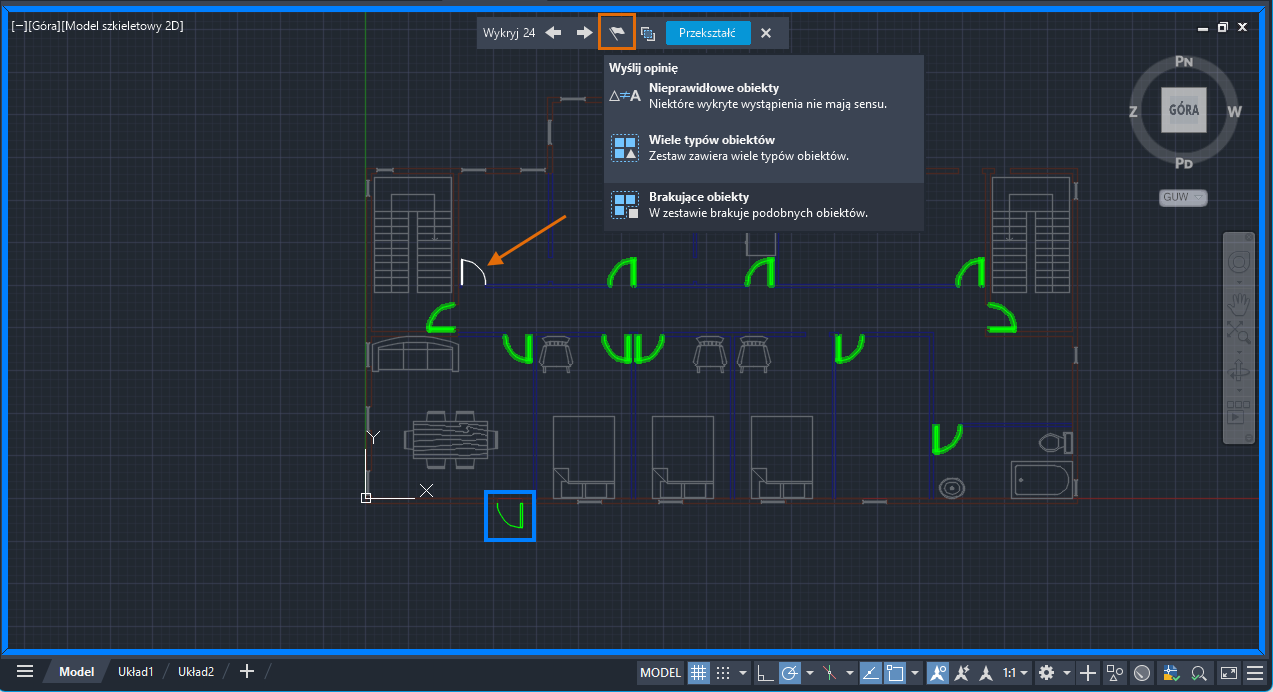

Podczas przeglądania wyników wykrywania można niekiedy dostrzec niepoprawne zestawy lub wystąpienia. W poniższym przykładzie podobny obiekt nie został wykryty i uwzględniony w zestawie. Taki błąd można zgłosić za pomocą paska narzędzi wykrywania. Zgłaszając błędy, przyczyniasz się do zwiększenia ogólnej wydajności i dokładności.
Kluczowe uwagi
Funkcja wykrywania i przekształcania jest w wersji Tech Preview. Oznacza to, że nadal trwają prace nad poprawą funkcjonalności i możliwości tego rozwiązania. Oto kilka ważnych kwestii, które należy wziąć pod uwagę:
- Funkcja wykrywania i przekształcania jest przeznaczona do używania z rysunkami z rzutami. Obecnie wykrywanie działa najlepiej w przypadku identyfikowania obiektów architektonicznych, takich jak drzwi, wanny i toalety, chociaż jeszcze nie wszystkie obiekty architektoniczne są wykrywane dokładnie.
- Aby zwiększyć dokładność wykrywania w trakcie dalszego doskonalenia tej funkcji, zaleca się ustawienie dla rysunku jednostek rzeczywistych przed rozpoczęciem wykrywania.
W trybie przeglądu następujące polecenia są tymczasowo zablokowane:
- BPRZEKSZTAŁĆ
- -BPRZEKSZTAŁĆ
- BEDYCJA
- -BEDYCJA
- BSZUKAJ
- -BSZUKAJ
- PORÓWNAJ
- -PORÓWNAJ
- ZLICZ
- ZLICZLISTA
- ZNACZNIKIMPORT
- -ZNACZNIKIMPORT
- ODNEDYCJA
- -ODNEDYCJA
- ŚLAD
- PORÓWNAJWERSJE
- XDOŁĄCZ
- PRZYTODN
- PORÓWNODN
Analizowanie rysunków i szybkie identyfikowanie obiektów, które można przekształcić w bloki, pozwalają zaoszczędzić czas, zwiększyć wydajność i zmniejszyć liczbę błędów w procesie przekształcania bloków. W procesie rozwijania tej funkcji zbierane opinie i zgłoszenia błędów są ważne dla ulepszania jej działania i dokładności.
