Podstawowy Chodnik

Ten podzespół służy do wstawiania połączeń definiujących betonowy chodnik z opcjonalnymi bulwarami.

Podzespół ten należy do grupy podzespołów wprowadzających, używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi wewnętrznego bufora.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Wskazuje kierunek wstawienia podzespołu	Lewy/prawy	Prawy
Szerokość	Szerokość chodnika betonowego	Liczbowy, dodatni	1.8 m 6.0 stóp
Głębokość	Głębokość chodnika betonowego	Liczbowy, dodatni	0.1 m 0.333 stopy
Szerokość bufora 1	Szerokość wewnętrznej strefy bufora	Liczbowy, dodatni	0 stóp, m
Szerokość bufora 2	Szerokość zewnętrznej strefy bufora	Liczbowy, dodatni	0 stóp, m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

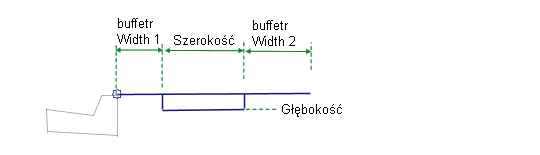

Zachowanie

Połączenia wewnętrznej i zewnętrznej strefy bufora oraz chodnika wstawiane są na zewnątrz punktu dołączenia, przy danej szerokości, głębokości i nachyleniu. Można pominąć strefy bufora, ustawiając ich szerokość na zero.

Działanie w trybie układu

W trybie układu strefa bufora oraz chodnik rysowane są przez ten podzespół na podstawie parametrów wejściowych.

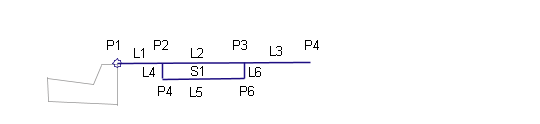

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P2	Chodnik_Wewn	Wewnętrzna krawędź chodnika na nachyleniu końcowym
P3	Chodnik_Zewn	Zewnętrzna krawędź chodnika na nachyleniu końcowym
L1	Góra Rzędna odniesienia
L2	Góra Chodnik	Połączenia górne struktury chodnika
L3	Góra Rzędna odniesienia
L4–L6	Chodnik Rzędna odniesienia
S1	Chodnik	Betonowa powierzchnia chodnika
