Podzespół RailPlatform obejmuje wspólne warstwy dla peronu kolejowego, takie jak ściany, betonowe cokoły, ciągi piesze, podsypki piaskowe, fundamenty i tak dalej.
Zamocowanie
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Strona | Określa stronę, po której ma zostać umieszczony podzespół. | Lewy/prawy | Prawy |
| Szerokość ściany | Szerokość ściany poniżej peronu | Liczbowy, dodatni |
2782 stopy 0,85 m |
| Kod łącza ściany | Lista kodów przypisywanych do łącza ściany | Ciąg oddzielony przecinkiem | Mur |
| Wysokość cokołu betonowego | Wysokość cokołu betonowego ponad ścianą | Liczbowy, dodatni |
0,2 stopy 0,06 m |
| Kod połączenia cokołu betonowego | Lista kodów przypisywanych do łącza cokołu betonowego | Ciąg oddzielony przecinkiem | Cokół betonowy |
| Wysokość jednostek betonu | Wysokość bloków betonowych powyżej cokołu betonowego | Liczbowy, dodatni |
0,2 stopy 0,06 m |
| Kod połączenia znacznika betonu | Lista kodów przypisywanych do łącza betonowej płyty chodnikowej | Ciąg oddzielony przecinkiem | Znacznik betonu |
| Kod kształtu jednostek betonu | Lista kodów przypisywanych do kształtu bloków betonowych | Ciąg oddzielony przecinkiem | Jednostki betonu |
| Kod kształtu znacznika betonu | Lista kodów przypisywanych do kształtu betonowej płyty chodnikowej | Ciąg oddzielony przecinkiem | Znacznik betonu |
| Wysokość znacznika betonu | Wysokość betonowej płyty chodnikowej powyżej bloków betonowych | Liczbowy, dodatni |
0,12 stopy 0,04 m |
| Szerokość betonowej płyty chodnikowej | Szerokość betonowej płyty chodnikowej powyżej bloków betonowych | Liczbowy, dodatni |
0,7 stopy 0,21 m |
| Kod łącza bloków betonowych | Lista kodów przypisywanych do łącza bloków betonowych | Ciąg oddzielony przecinkiem | Jednostki betonu |
| Głębokość podsypki piaskowej | Głębokość piasku między blokami betonowymi a betonową płytą chodnikową | Liczbowy, dodatni |
0,07 stopy 0,02 m |
| Kod kształtu podsypki piaskowej | Lista kodów przypisywanych do kształtu podsypki piaskowej | Ciąg oddzielony przecinkiem | Piasek |
| Kod kształtu ściany | Lista kodów przypisywanych do kształtu ściany | Ciąg oddzielony przecinkiem | Ściana |
| Kod łącza podsypki piaskowej | Lista kodów przypisywanych do łącza podsypki piaskowej | Ciąg oddzielony przecinkiem | Piasek |
| Kod kształtu cokołu betonowego | Lista kodów przypisywanych do kształtu cokołu betonowego | Ciąg oddzielony przecinkiem | Cokół betonowy |
| Nachylenie ciągu pieszego | Nachylenie ciągu pieszego na peronie | Liczbowy | 40 ( :1 ) |
| Kod kształtu ciągu pieszego | Lista kodów przypisywanych do kształtu ciągu pieszego | Ciąg oddzielony przecinkiem | Ciąg pieszy |
| Osiadanie fundamentów | Odległość od ściany betonowej do fundamentu | Liczbowy |
0,1 stopy 0,03 m |
| Głębokość fundamentów | Głębokość peronu | Liczbowy, dodatni |
0,556 stopy 0,17 m |
| Kod kształtu fundamentu | Lista kodów przypisywanych do kształtu fundamentu | Ciąg oddzielony przecinkiem | Fundament |
| Okap | Odległość od peronu kolejowego do betonowej ściany po obu stronach | Liczbowy |
0,512 stopy 0,156 m |
| Kod łącza fundamentu | Lista kodów przypisywanych do łącza fundamentu | Ciąg oddzielony przecinkiem | Fundament |
| Szerokość tyłu fundamentu | Szerokość tyłu fundamentu | Liczbowy, dodatni |
1,65 stopy 0,5 m |
| Kod kształtu tyłu fundamentu | Lista kodów przypisywanych do kształtu tyłu fundamentu | Ciąg oddzielony przecinkiem | Tył fundamentu |
| Kod łącza ciągu pieszego | Lista kodów przypisywanych do łącza ciągu pieszego | Ciąg oddzielony przecinkiem | Ciąg pieszy |
| Głębokość wypełnienia piaskiem | Głębokość wypełnienia piaskiem pod peronem kolejowym | Liczbowy, dodatni |
0,1 stopy 0,03 m |
| Kod kształtu wypełnienia piaskiem | Lista kodów przypisywanych do kształtu wypełnienia piaskiem | Ciąg oddzielony przecinkiem | Wypełnienie piaskiem |
| Wysokość tyłu fundamentu | Wysokość tyłu fundamentu | Liczbowy, dodatni |
1,05 stopy 0,32 m |
| Kod linii cechy krawędzi peronu | Lista kodów przypisywanych do łącza linii charakterystycznej krawędzi peronu | Ciąg oddzielony przecinkiem | PlatformEdge |
| Wysokość peronu powyżej górnej części szyny | Umożliwia regulację wysokości peronu nad górną częścią szyny (punkt początkowy podzespołu) | Liczbowy |
0,2 stopy 0,6096 m |
Parametry docelowe
| Parametr | Opis | Stan |
|---|---|---|
| OffsetFromCL | Odsunięcie od linii środkowej szyny | Opcja |
| PlatformElevation | Wysokość nad szyną | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Za pomocą tego podzespołu tworzony jest peron kolejowy przyłączony do kolejowej linii trasowania. Umieść punkt wstawienia podzespołu peronu na linii trasowania osi i profilu szyny oraz dostosuj zachowanie przez ustawienie parametrów wejściowych i opcjonalnych parametrów docelowych wymienionych powyżej.
Działanie w trybie układu
W trybie układu ten podzespół powoduje rysowanie peronu kolejowego.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | WallBottomLeft | Dół ściany po lewej |
| P2 | WallTopLeft | Góra ściany po lewej |
| P3 | WallTopRight | Góra ściany po prawej |
| P4 | WallBottomRight | Dół ściany po prawej |
| P5 | PlinthBottomLeft | Dół cokołu po lewej |
| P6 | PlinthTopLeft | Góra cokołu po lewej |
| P7 | PlinthTopRight | Góra cokołu po prawej |
| P8 | ConcreteUnitsTopLeft | Jednostki betonu u góry po lewej |
| P9 | ConcreteUnitsTopRight | Jednostki betonu u góry po prawej |
| P10 | SandBedTopLeft | Warstwa piasku u góry po lewej |
| P11 | SandBedTopRight | Warstwa piasku u góry po prawej |
| P12 – P13 | PlatformEdge | Krawędź peronu |
| P14 | PlatformEdgeBottom | Dół krawędzi peronu |
| P15 | Góra, krawędź ciągu pieszego po prawej | Prawa krawędź ciągu pieszego |
| P16 | FoundationRightEdge | Prawa krawędź fundamentu |
| P17 | FoundationBottomRight | Prawy dół fundamentu |
| P18 | FoundationBottomLeft | Lewy dół fundamentu |
| P19 | FoundationEdgeLeft | Lewa krawędź fundamentu |
| P20 | PlinthBottomRight | Prawy dół cokołu |
| P21 | SandBlindingRightTop | Prawa góra wypełnienia piaskiem |
| P22 | SandBlindingRightBottom | Prawy dół wypełnienia piaskiem |
| P23 | SandBlindingLeftBottom | Lewy dół wypełnienia piaskiem |
| P24 | FoundationBackTopLeft | Lewa góra tyłu fundamentu |
| P25 | FoundationBackTopRight | Góra tyłu fundamentu po prawej |
| L1 | WallLinkSide | Połączenie ściany z boku |
| L2 | WallLinkTop | Połączenie ściany u góry |
| L3 | WallLinkSide | Połączenie ściany z boku |
| L4 | WallLinkBottom | Połączenie ściany u dołu |
| L5 | ConcretePlinthLink | Połączenie cokołu betonowego |
| L6 | ConcretePlinthLinkTop | Połączenie cokołu betonowego u góry |
| L7 | ConcretePlinthLink | Połączenie cokołu betonowego |
| L8 | ConcretePlinthLinkBottom | Połączenie cokołu betonowego u dołu |
| L9 | ConcreteUnitLink | Połączenie jednostki betonu |
| L10 | ConcreteUnitLinkTop | Połączenie jednostki betonu u góry |
| L11 | ConcreteUnitLink | Połączenie jednostki betonu |
| L12 | ConcreteUnitLinkBottom | Połączenie jednostki betonu u dołu |
| L13 | SandBedBottomLeft | Dół warstwy piasku po lewej |
| L14 | SandBedLinkTop | Połączenie warstwy piasku u góry |
| L15 | SandBedBottomRight | Dół warstwy piasku po prawej |
| L16 | SandBedLinkBottom | Połączenie warstwy piasku u dołu |
| L17 | ConcreteFlagLink | Połączenie znacznika betonu |
| L18 | ConcreteFlagLink, góra | ConcreteFlagLink, góra |
| L19 – L20 | ConcreteFlagLink | Połączenie znacznika betonu |
| L21 | Ciąg pieszy, góra | Ciąg pieszy |
| L22 | FootwayLink | Połączenie ciągu pieszego |
| L23 | FootwayLinkBottom | Połączenie ciągu pieszego u dołu |
| L24 | FootwayLink | Połączenie ciągu pieszego |
| L25 – L28 | FoundationLink | Połączenie fundamentu |
| L29 | SandBlindingTop | Góra wypełnienia piaskiem |
| L30, L32 | SandBlinding | Wypełnienie piaskiem |
| L31 | SandBlindingBottom | Dół wypełnienia piaskiem |
| L33, L35 | FoundationBack | Tył fundamentu |
| L34 | FoundationBackTop | Góra tyłu fundamentu |
| L36 | FoundationBackBottom | Dół tyłu fundamentu |
| S1 | Ściana | Ściana |
| S2 | ConcretePlinth | Cokół betonowy |
| S3 | ConcreteUnits | Jednostki betonu |
| S4 | SandBed | Warstwa piasku |
| S5 | ConcreteFlag | Znacznik betonu |
| S6 | Ciąg pieszy | Ciąg pieszy |
| S7 | Fundament | Fundament |
| S8 | SandBlinding | Wypełnienie piaskiem |
| S9 | FoundationBack | Tył fundamentu |

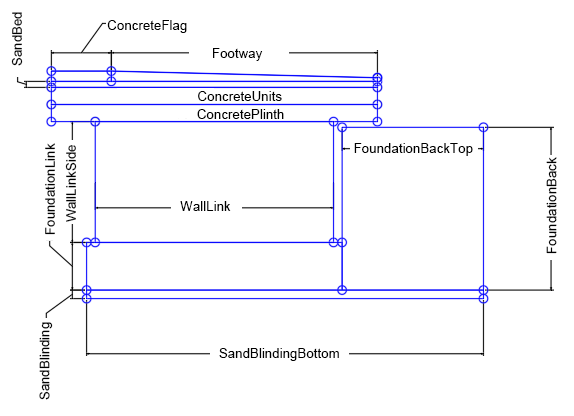

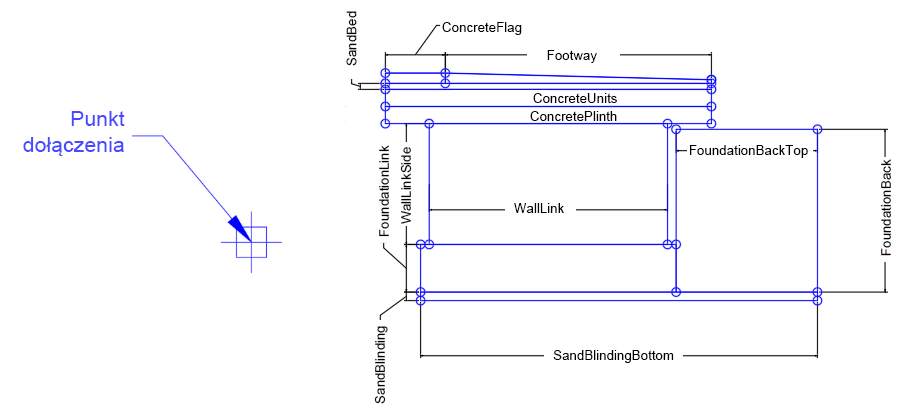

Schematy kodowania
