ParkingAdjacentToRoad

Za pomocą podzespołu ParkingAdjacentToRoad jest tworzony parking przyległy do istniejącej jezdni. Parking obejmuje utwardzony obszar istniejącej jezdni, ściek i nawierzchnię parkingu. Nawierzchnia parkingu łączy się także z proponowaną rzędną krawężnika i położeniem szczytu krawężnika.

Dołączenie

Punkt dołączenia znajduje się na środku jezdni. Komponent ten można dołączyć z lewej lub prawej strony.

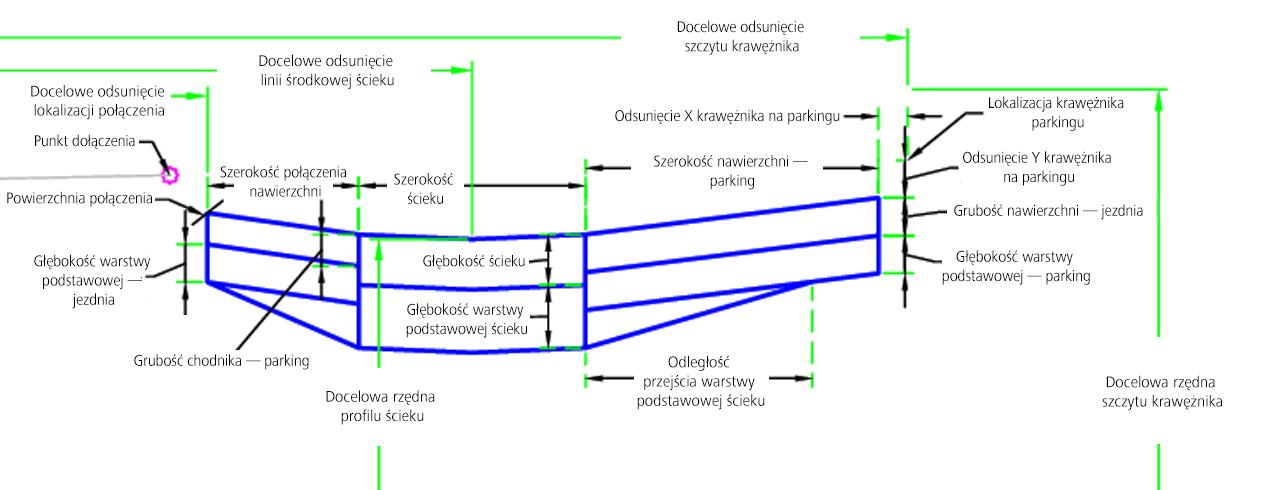

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Szerokość ścieku	Całkowita szerokość ścieku	Liczbowy, dodatni	3 stopy 1 m
Głębokość ścieku	Głębokość ścieku	Liczbowy, dodatni	8 cali 200 mm
Grubość nawierzchni — parking	Grubość nawierzchni asfaltobetonowej	Liczbowy, dodatni	2 in 50 mm
Odległość przejścia warstwy podstawowej ścieku	Przejście grubszej warstwy podstawowej przy ścieku	Liczbowy, dodatni	3 stopy 1 m
Odsunięcie Y krawężnika na parkingu	Odsunięcie Y krawężnika z tyłu parkingu	Liczbowy	-0,5 stopy -0,150 m
Odsunięcie X krawężnika na parkingu	Odsunięcie X krawężnika z tyłu parkingu	Liczbowy	-0,625 stopy -0,19 m
Szerokość nawierzchni — parking	Szerokość nawierzchni — parking	Liczbowy, dodatni	20,5 stopy 6,25 m
Głębokość warstwy podstawowej ścieku	Szerokość połączenia nawierzchni	Liczbowy, dodatni	2 stopy 0,6 m
Głębokość warstwy podstawowej — parking	Głębokość warstwy podstawowej pod ściekiem	Liczbowy, dodatni	6 cali 150 mm
Głębokość warstwy podstawowej — jezdnia	Głębokość warstwy podstawowej — jezdnia	Liczbowy, dodatni	10 cali 250 mm
Grubość nawierzchni — jezdnia	Grubość nawierzchni — jezdnia	Liczbowy, dodatni	3 cale 80 mm

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Lokalizacja połączenia	Służy do określania szerokości połączenia od punktu dołączenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Wymagany
Powierzchnia połączenia	Służy do określania rzędnej połączenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Wymagany
Odsunięcie szczytu krawężnika	Służy do określania rzędnej szczytu krawężnika położenia wiązania krawężnika parkingu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Wymagany
Profil szczytu krawężnika	Służy do określania położenia odsunięcia dla krawężnika i ścieku. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Wymagany
Linia środkowa ścieku	Służy do określania linii środkowej ścieku. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Wymagany
Profil ścieku	Służy do określania rzędnej linii środkowej ścieku. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Wymagany

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Parametr	Opis	Rodzaj
Nachylenie pasa	Nachylenie pasa	Liczbowy

Zachowanie

Początkowy punkt odniesienia ustawiany jest w punkcie dołączenia. Znajdowane są wartości profilu szczytu krawężnika i odsunięcia w celu określenia położenia krawędzi zewnętrznej nawierzchni parkingu. Położenie połączenia jest określane na podstawie wartości docelowej położenia połączenia. Rzędna połączenia jest znajdowana na podstawie położenia połączenia i wartości docelowej powierzchni połączenia w tym punkcie. Położenie i rzędna ścieku są określane na podstawie ustawionych wartości docelowych. Geometria ścieku jest następnie tworzona na podstawie parametrów wejściowych. Geometria połączenia nawierzchni jest tworzona na podstawie docelowych rzędnych połączenia i parametrów wejściowych. Następnie nawierzchnia parkingu jest tworzona przy użyciu wartości docelowych i parametrów wejściowych.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia wyświetlenie wszystkich połączeń przy użyciu parametrów wejściowych szerokości i głębokości oraz przyjętych wartości docelowych.

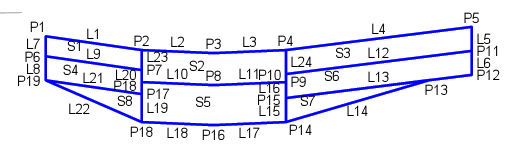

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Join	Położenie połączenia nawierzchni
P2	Gutter_Edge	Krawędź ścieku
P3	FL	Linia przepływu ścieku
P4	ETW	Krawędź jezdni
P5	FS	Powierzchnia końcowa
P12, P15, P17, P19	Base	Warstwa podstawowa
L1, L4	Top, Pave	Szczyt nawierzchni
L2, L3	Top, Gutter	Szczyt ścieku
L9, L12	Pavement	Grubość dna nawierzchni
L10, L11	Gutter	Dno ścieku
L13, L14, L17, L18, L21, L22	Datum
S1, S3	Pave
S2,	Gutter
S4–S6, S7, S8	Base
