SlopeDitch

Podzespół SlopeDitch umożliwia tworzenie rowu ze skarpą zewnętrzną i wewnętrzną. W wykopie rzutowanie jest tworzone do istniejącego gruntu. Na nasypie tworzony jest taras, a następnie rzutowania.

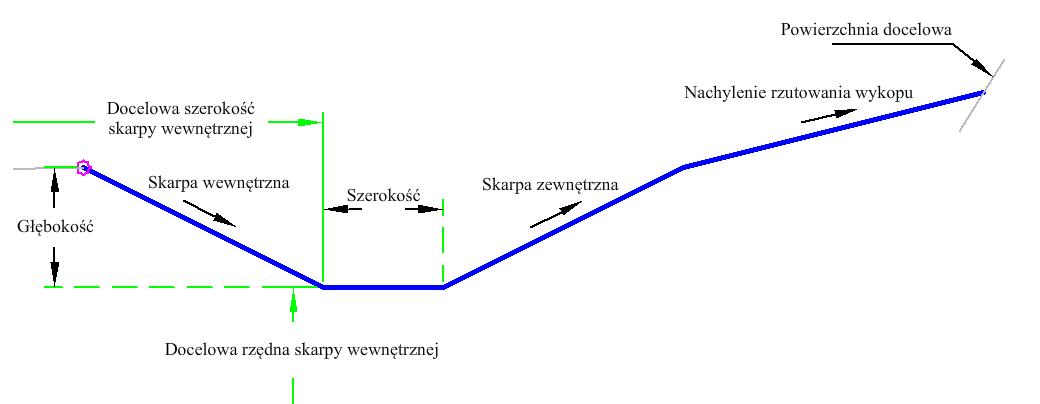

Przypadek wykopu:

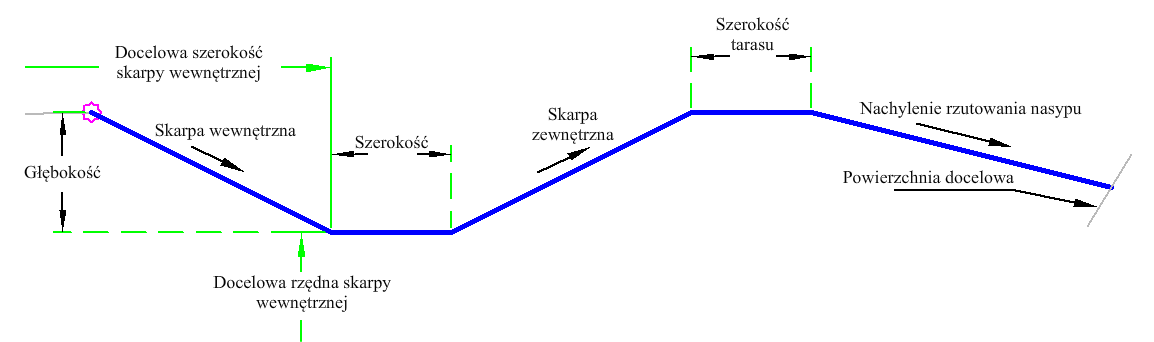

Przypadek nasypu:

Dołączenie

Punktem dołączenia jest najbardziej wewnętrzny punkt połączeń profilowania poprzedzających rów.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr

Opis

Rodzaj

Wartość domyślna

Strona Określa stronę, po której ma zostać umieszczony podzespół. Lewa/Prawa Prawy
Głębokość Głębokość rowu mierzona od zewnątrz rowu do zewnątrz punktu zawiasu. Liczbowy

3 stopy

1 m

Szerokość Szerokość dna rowu. Liczbowy, dodatni

2 stopy

0,6 m

Skarpa wewnętrzna Nachylenie przedniego połączenia rowu (x : 1). Połączenie wstawiane jest zawsze w dół. Liczbowy, dodatni 2 (: 1)
Skarpa zewnętrzna Nachylenie połączenia tylnej części rowu (x : 1). Połączenie wstawiane jest zawsze w górę. Liczbowy, dodatni 2 (: 1)
Szerokość tarasu Szerokość tarasu za skarpą zewnętrzną. Liczbowy, dodatni

2 stopy

0,6 m

Nachylenie rzutowania wykopu Nachylenie dla normalnego rzutowania w warunkach wykopu. Liczbowy, dodatni 3 (: 1)
Nachylenie rzutowania nasypu Nachylenie dla normalnego rzutowania w warunkach nasypu. Liczbowy, dodatni 4 (: 1)

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr

Opis

Stan

Powierzchnia rzutowania Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. Opcja
Rzędna wysokości skarpy wewnętrznej Może posłużyć do zastąpienia nachylenia i szerokości skarpy wewnętrznej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. Opcja
Szerokość skarpy wewnętrznej Może posłużyć do zastąpienia szerokości skarpy wewnętrznej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Tworzone są skarpa wewnętrzna rowu, spód i skarpa zewnętrzna rowu. Następnie określamy, czy podzespół ma znajdować się w wykopie, czy na nasypie u góry skarpy zewnętrznej. Jeśli na nasypie, tworzony jest taras, a następnie rzutowania. Jeśli w wykopie, połączenie rzutowania jest tworzone za pomocą nachylenia rzutowania.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia składające się na rów i taras na nasypie.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1 Zawias, Góra
P2 Rów_We, Góra
P3 Rów_Ze, Góra
P4 Zawias, Góra
P5 Rzutowanie, Góra
P6 Taras_Ze, Góra
P7 Rzutowanie, Góra
L1 Góra, Rzędna odniesienia, Rów, Skarpa wewnętrzna
L2 Góra, Rzędna odniesienia, Rów
L3 Góra, Rzędna odniesienia, Rów, Skarpa zewnętrzna
L4 Góra, Rzędna odniesienia, Rów, Rzutowanie
L5 Góra, Rzędna odniesienia, Rów
L6 Góra, Rzędna odniesienia, Rów, Rzutowanie

Schemat kodowania

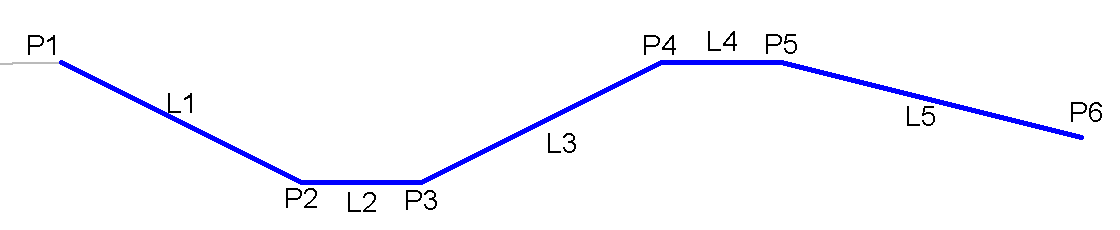

Przypadek wykopu:

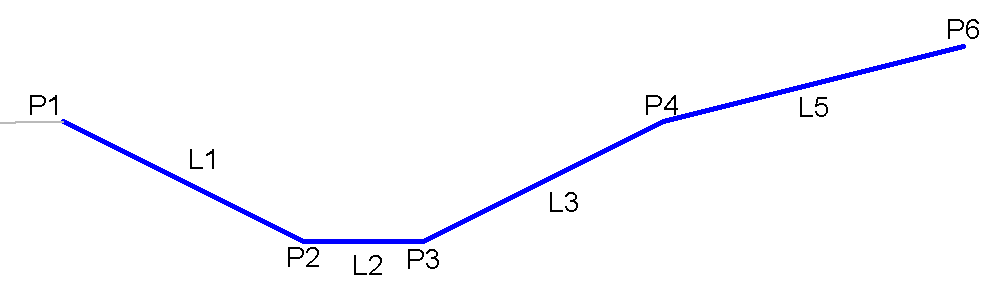

Przypadek nasypu:
