Podstawowy Rów Wykopu Stoku Bocznego

Ten podzespół używany jest do wykonania zamknięcia odcinka od krawędzi jezdni do punktu rzutowania w obu warunkach: wykopu i nasypu.

Warunek wykopu zawiera opcjonalny rów. Końcowe połączenie rzutowania można pominąć, gdy model korytarza musi pozostać w stanie niedokończonym. Przykładem może być połączenie powierzchni profilowania leżących na przyległych działkach, z punktem zawiasowym na niedokończonej jezdni. Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi skarpy rowu w stanie wykopu i na wewnętrznej krawędzi połączenia rzutowania w stanie nasypu.

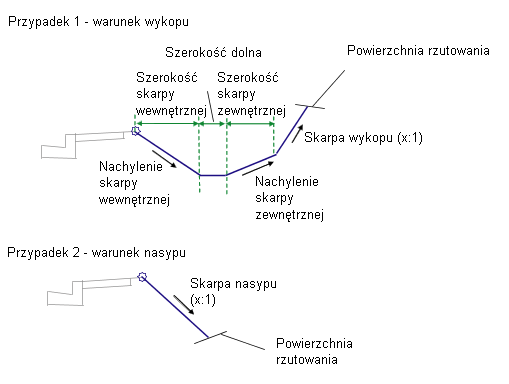

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Połączenie rzutowania	Powoduje uwzględnienie lub pominięcie połączenia rzutowania.	Włącz/Pomiń	Włącz
Nachylenie wykopu	Nachylenie połączenia rzutowania dla wykopu	Liczbowy, dodatni	2 : 1
Nachylenie nasypu	Nachylenie połączenia rzutowania dla nasypu	Liczbowy, dodatni	4 : 1
Nachylenie skarpy wewnętrznej	Nachylenie połączenia skarpy wewnętrznej rowu (tylko dla wykopu)	Liczbowy, dodatni	4 : 1
Szerokość skarpy wewnętrznej	Szerokość połączenia skarpy wewnętrznej rowu (tylko dla wykopu).	Liczbowy, dodatni	1.2 m 4.0 stopy
Szerokość dolna	Szerokość spodu rowu	Liczbowy, dodatni	0.6 m 2.0 stopy
Nachylenie skarpy zewnętrznej	Nachylenie połączenia skarpy zewnętrznej rowu (tylko dla wykopu)	Liczbowy, dodatni	4 : 1
Szerokość skarpy zewnętrznej	Szerokość połączenia skarpy zewnętrznej rowu (tylko dla wykopu).	Liczbowy, dodatni	1.2 m 4.0 stopy
Opcja zaokrąglenia	Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu	Ciąg	Brak
Zaokrąglanie według	Określa, który parametr ma być używany do zaokrąglania	Ciąg	Długość
Parametr zaokrąglania	Określa wartość długości lub promienia	Liczbowy, dodatni	1500 stóp
Mozaikowanie zaokrąglenia	Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń).	Liczbowy, dodatni	6
Umieść materiał wyłożenia	Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak.	Ciąg	Brak
Limit nachylenia 1	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	1 : 1
Grubość materiału 1	Określa grubość wyłożenia materiału	Liczbowy, dodatni	12 cali
Nazwa materiału 1	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Narzut kamienny
Limit nachylenia 2	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	2 : 1
Grubość materiału 2	Określa grubość wyłożenia materiału	Liczbowy, dodatni	6 cali
Nazwa materiału 2	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Narzut kamienny
Limit nachylenia 3	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	4 : 1
Grubość materiału 3	Określa grubość wyłożenia materiału	Liczbowy, dodatni	4 cali
Nazwa materiału 3	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Zasiana trawa

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Brak.

Zachowanie

Następuje sprawdzenie, czy punkt dołączenia znajduje się w wykopie czy nasypie. Jeśli znajduje się w nasypie, połączenie rzutowania nasypu przedłużane jest do powierzchni rzutowania, przy danym nachyleniu nasypu. Jeśli znajduje się w wykopie, dodawany jest spód rowu i połączenie rzutowania wykopu przedłużane jest od końca zbocza do powierzchni rzutowania, przy danym nachyleniu wykopu.

Ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.

Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Połączenia na najniższym poziomie mają przypisany kod Rzędna odniesienia, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.

Działanie w trybie układu

W trybie układu ten podzespół powoduje rysowanie ogólnego nachylenia wykopu i nasypu ze strzałkami na końcach.

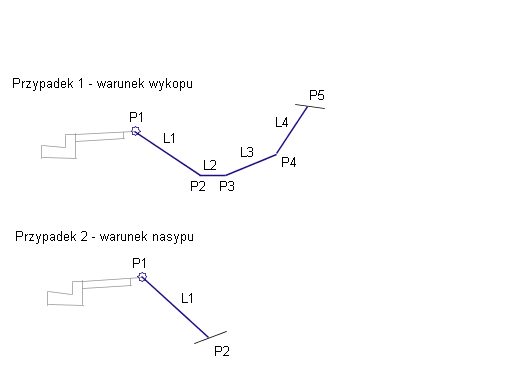

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P1	Zawias Zawias_Rzędna	Punkt zawiasu połączenia rzutowania nasypu (tylko dla warunku nasypu)
P2	Rów_We Rzutowanie Rzutowanie_Nasyp	Wewnętrzna krawędź rowu (tylko dla warunku wykopu) Punkt rzutowania (tylko dla warunku nasypu)
P3	Rów_Ze	Zewnętrzna krawędź rowu (tylko dla warunku wykopu)
P4	Zawias_Odcięta	Punkt zawiasu połączenia rzutowania wykopu (tylko dla warunku wykopu)
P5	Rzutowanie Rzutowanie_Wykop	Punkt rzutowania (tylko dla warunku wykopu)
L1–L4	Góra Rzędna odniesienia	Nieutwardzone nachylenie końcowe
L1	Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp	Połączenie rzutowania w nasypie
L4	Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop	Połączenie rzutowania w wykopie
