Ten podzespół tworzy otwarty kanał z dnem parabolicznym i opcjonalnym wyłożeniem oraz połączeniami skarpy zewnętrznej.
Załącznik

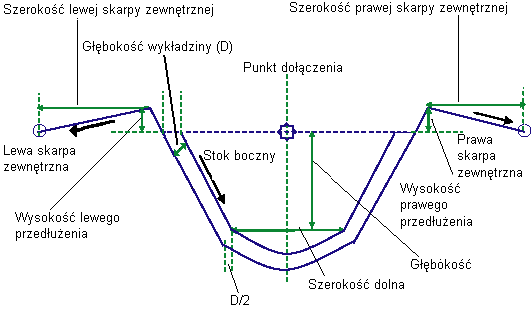

Punkt dołączenia znajduje się powyżej punktu symetrii szerokości dna, na wysokości równej parametrowi Głębokość.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Głębokość | Pionowe odsunięcie w dół, od rzędnej linii nachylenia profilu do dna kanału. | Liczbowy, dodatni |
2.0 m 6.0 stopy |
| Szerokość dolna | Szerokość dna kanału. | Liczbowy, dodatni |
2.0 m 6.0 stopy |
| Punkty mozaikowania krzywej | Liczba punktów mozaikowania na krzywej parabolicznej | Całkowity, dodatni | 7 |
| Stok boczny | Stoki boczne kanału | Liczbowy | 1 (:1) |
| Głębokość wykładziny | Głębokość wykładziny kanału. Głębokość wykładziny mierzy się prostopadle do boku skarpy, jak pokazano na poprzednim schemacie. | Liczbowy, dodatni |
0.1 m 0.33 stopy |
| Lewy punkt oznaczony | Opcjonalny oznaczony punkt na skrajnym zewnętrznym punkcie kanału po lewej stronie; jeśli nie wprowadzono kodu, punkt oznaczony nie jest wstawiany. | Ciąg | |
| Prawy punkt oznaczony | Opcjonalny oznaczony punkt na skrajnym zewnętrznym punkcie kanału po prawej stronie; jeśli nie wprowadzono kodu, punkt oznaczony nie jest wstawiany. | Ciąg | |
| Wysokość lewego przedłużenia | Przedłużenie lewej strony kanału nad punktem wstawienia | Liczbowy, dodatni |
0.5 m 1.67 stopy |
| Szerokość lewej skarpy zewnętrznej | Szerokość zbocza kanału po lewej stronie | Liczbowy, dodatni |
1.5 m 5.0 stóp |
| Lewa skarpa zewnętrzna | Nachylenie zbocza kanału po lewej stronie | Liczbowy | 4 (:1) |
| Wysokość prawego przedłużenia | Przedłużenie prawej strony kanału nad punktem wstawienia | Liczbowy, dodatni |
0.5 m 1.67 stopy |
| Szerokość prawej skarpy zewnętrznej | Szerokość zasypki kanału po prawej stronie | Liczbowy, dodatni |
1,25 m 5.0 stóp |
| Prawa skarpa zewnętrzna | Nachylenie zbocza kanału po prawej stronie | Liczbowy | 4 (:1) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Wysokość lewego przedłużenia | Może posłużyć do zastąpienia stałej wysokości przedłużenia po lewej stronie i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Szerokość lewej skarpy zewnętrznej | Może posłużyć do zastąpienia stałej szerokości lewej skarpy zewnętrznej i powiązania z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna lewej skarpy zewnętrznej | Może posłużyć do zastąpienia stałego nachylenia lewej skarpy zewnętrznej i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Wysokość prawego przedłużenia | Może posłużyć do zastąpienia stałej wysokości przedłużenia po prawej stronie i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Szerokość lewej skarpy zewnętrznej | Może posłużyć do zastąpienia stałej szerokości prawej skarpy zewnętrznej i powiązania z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna lewej skarpy zewnętrznej | Może posłużyć do zastąpienia stałego nachylenia prawej skarpy zewnętrznej i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Parametry wyjściowe
Brak.
Zachowanie
Ten podzespół powoduje zbudowanie kształtu otwartego kanału na podstawie parametrów wejściowych. Punkt dołączenia znajduje się zwykle na początku linii bazowej, na skojarzonych liniach trasowania i profilach. Punkty na lewym dolnym i prawym dolnym połączeniu stoku bocznego umieszczane są na podstawie określonego parametru Szerokość dolna. Między tymi dwoma punktami rysowana jest parabola, której nachylenie początkowe i końcowe równe jest podanemu parametrowi stoku bocznego. Długość paraboli równa jest wartości parametru Szerokość dolna. Parabola rysowana jest w połączeniach mozaikowych na podstawie podanej liczby punktów mozaikowania krzywej. Jeśli liczba punktów mozaikowych jest nieparzysta, jeden punkt dodawany jest bezpośrednio pod punktem dołączenia podzespołu.
W przypadku głębokości wykładziny kanału, jeśli dla parametru Głębokość wykładziny określono niezerową wartość dodatnią, to wokół kanału rysowana jest wykładzina z materiału. Głębokość wykładziny mierzy się prostopadle do boku skarpy, jak pokazano na poprzednim schemacie. Jeśli dla parametru Głębokość wykładziny określono wartość zerową, to nie są wstawiane żadne połączenia.
Analogicznie, jeśli podane szerokości lewego lub prawego przedłużenia i skarpy zewnętrznej są zerowe, odpowiednie połączenia są pomijane lub nie są rysowane. Wysokością przedłużenia można sterować za pośrednictwem skojarzenia profilu parametru docelowego. Również wysokość skrajnego zewnętrznego punktu skarpy zewnętrznej można określić za pośrednictwem parametru docelowego profilu. Aby wymusić umieszczenie skrajnego zewnętrznego punktu skarpy zewnętrznej na najwyższej rzędnej kanału, należy skojarzyć ten punkt z niweletą, do której dany podzespół jest dołączony.
W wypadku pominięcia parametru Szerokość skarpy zewnętrznej oznaczony punkt znajduje się na punkcie zewnętrznym przedłużenia wysokości kanału. Jeśli pominięte zostanie również połączenie Przedłużenie wysokości kanału, to oznaczony punkt znajdzie się na skrajnym zewnętrznym punkcie na poziomie najwyższej rzędnej kanału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Głębokość wykładziny był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do skarpy. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
W trybie układu ten podzespół rysowany jest zgodnie z definicją na podstawie parametrów wejściowych, począwszy od punktu dołączenia.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt/połączenie | Kody | Opis |
|---|---|---|
| P1 | Linia_przepływu_kanału | Punkt środkowy dna kanału |
| P2, P3 | Dno_kanału | |
| P4, P5 | Góra_kanału | |
| P6,P7 | Przedłużenie_kanału | |
| P8,P9 | Skarpa zewnętrzna_kanału | |
| P13 | ||
| L1, L2, L3 | Rzędna odniesienia, dno i góra kanału (jeśli wyłożenie NIE jest używane) | |
| L4 to L7 | Rzędna odniesienia, Góra | |
| L8 to L12 | Dno i GÓRA kanału (jeśli wyłożenie JEST używane) | |
| S1 | Materiał_wykładziny | Materiał wyłożenia kanału |

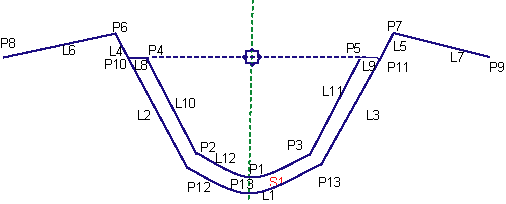

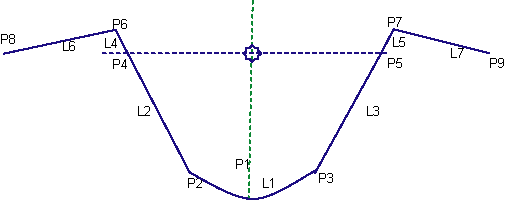

Diagram kodowania
