SimpleTunnel

Podzespół SimpleTunnel służy do wstawiania prostego tunelu lub przepustu prostokątnego. Jako dane wejściowe wykorzystuje wysokość, szerokość i grubość materiału.

Dołączenie

Punkt dołączenia to najwyższy punkt połączenia poprzedzającego tunel.

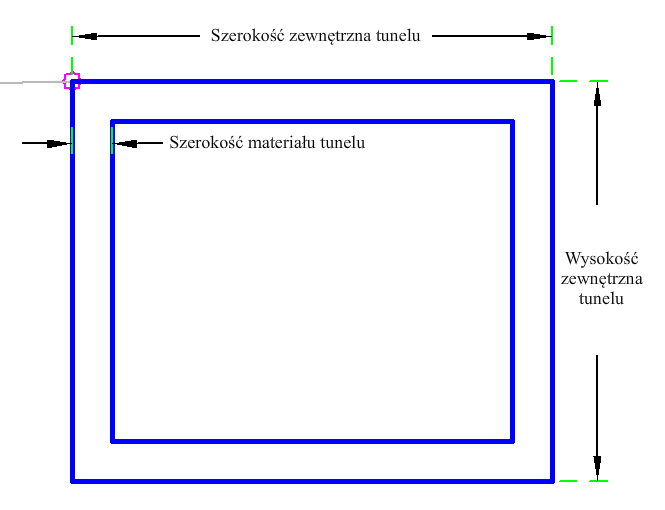

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Szerokość materiału tunelu	Szerokość ścian, podłoża i stropu tunelu.	Liczbowy, dodatni	1 stopa 0,3 m
Wysokość zewnętrzna tunelu	Wysokość części zewnętrznej tunelu.	Liczbowy, dodatni	10 stóp 3 m
Szerokość zewnętrzna tunelu	Szerokość części zewnętrznej tunelu.	Liczbowy, dodatni	12 stóp 3,5 m

Parametry docelowe

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Punkty, połączenia i kształty są tworzone na podstawie parametrów wejściowych.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące tunel.

Kody punktu, połączenia i kształtu

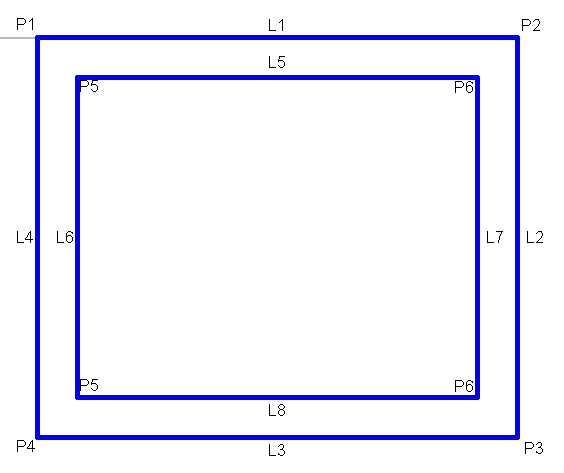

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Góra, TopInsideTunnel	Góra wewnątrz tunelu
P2	Góra, TopOutsideTunnel	Góra na zewnątrz tunelu
P3	Rzędna odniesienia, BottomOutsideTunnel	Dno na zewnątrz tunelu
P4	Góra, BottomInsideTunnel	Dno wewnątrz ścian tunelu
P5	TunnelInsideWall_TopIn	Góra wewnątrz ścian tunelu wewnątrz
P6	TunnelInsideWall_TopOut	Góra wewnątrz ścian tunelu na zewnątrz
P7	TunnelInsideWall_BottomIn	Góra wewnątrz ścian tunelu wewnątrz
P8	TunnelInsideWall_BottomOut	Góra wewnątrz ścian tunelu na zewnątrz
L2–L4	Rzędna odniesienia
L5	TopInnerWall	Górna ściana wewnętrzna
L6	InnerWallInside	Ściana wewnętrzna wewnątrz
L7	InnerWallOutside	Ściana wewnętrzna na zewnątrz
L8	BottomInnerWall	Dolna ściana wewnętrzna
L9	AttachPoint	Punkt dołączenia
S1	MaterialRemoved	Materiał usunięty
S2	TunnelMaterial	Materiał tunelu

Schemat kodowania
