InfiltrationTrench

Za pomocą podzespołu InfiltrationTrench wstawiane są połączenia tworzące rów infiltracyjny. Podzespół jest oparty na wymaganiach instrukcji County of Los Angeles Low Impact Development Standards Manual, datowanej na luty 2014 r.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją dokumentu odniesienia.

Dołączenie

Punkt dołączenia znajduje się w lewym górnym rogu, u góry na środku lub w prawym górnym rogu wykopu infiltracyjnego.

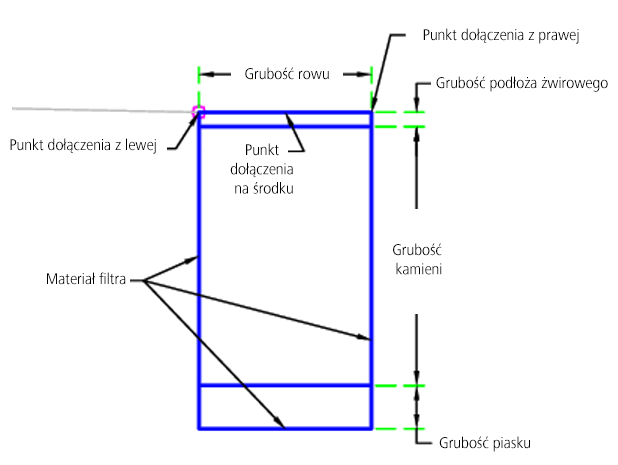

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr

Opis

Rodzaj

Wartość domyślna

Grubość podłoża żwirowego Grubość podłoża żwirowego Liczbowy

0.67 stopy

0,20 m

Uwzględnić materiał filtra? Wskazuje, czy materiał filtra znajduje się pod podłożem żwirowym Tak/Nie Tak
Grubość kamieni Grubość warstwy kamieni Liczbowy, dodatni

3 stopy

1 m

Grubość piasku Grubość warstwy piasku Liczbowy

0,5 stopy

0.15 m

Szerokość rowu Szerokość rowu Liczbowy, dodatni

2 stopy

0,60 m

Punkt dołączenia Punkt dołączenia Lewo/Prawo/Środek Lewo

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt ustawiany jest w punkcie dołączenia. Ten podzespół umożliwia utworzenie kształtu rowu infiltracyjnego.

Działanie w trybie układu

W trybie układu podzespół umożliwia wyświetlanie komponentów infiltracji w oparciu o podane parametry wejściowe.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1, P2 PeaGravel Szczyt warstwy podłoża żwirowego
P3, P4 Stone Szczyt warstwy kamieni
P5–P6 Sand Szczyt warstwy piasku
P7–P8 Sand_Datum Dno warstwy piasku
L1 Top Warstwa górna
L2 PeaGravel, FilterFabric Warstwa podłoża żwirowego. Jeżeli parametr Uwzględnić materiał filtra jest ustawiony na Tak, materiał filtra jest uwzględniany.
L3, L4 Sand, Datum Szczyt warstwy piasku
S1 Stone Warstwa kamieni
S2 Sand Warstwa piasku
S3 PeaGravel Warstwa podłoża żwirowego

Schemat kodowania
