Za pomocą podzespołu ClarkCountyBasicDaylight wstawiane są połączenia tworzące nachylenia zlewni wykopu lub nasypu z poboczem. Można zdefiniować rów w sytuacjach wykopu.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

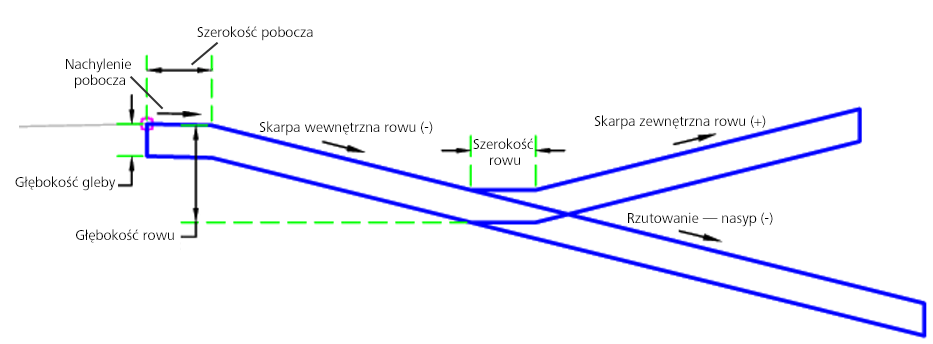

Przypadek 1: Z rowem

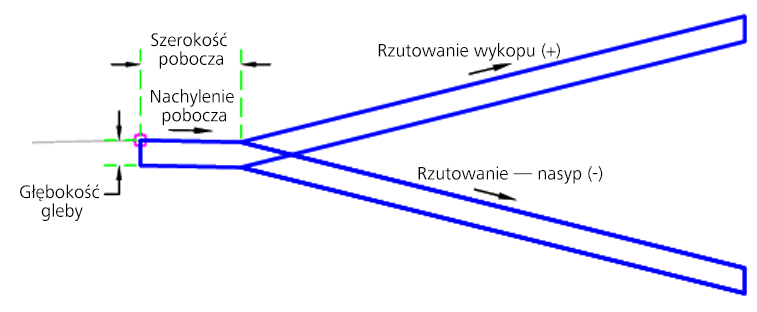

Przypadek 2: Bez rowu
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Rzutowanie wykopu (+) | Nachylenie rzutowania wykopu | Liczbowy, dodatni | 4 ( : 1) |
| Rzutowanie nasypu (-) | Nachylenie rzutowania nasypu | Liczbowy, ujemny | -4 ( : 1) |
| Szerokość pobocza | Szerokość opcjonalnego pobocza | Liczbowy, dodatni |
1 stopa 0,3 m |
| Nachylenie pobocza | Tylko jeżeli pobocze jest używane | Liczbowy | -2 (%) |
| Głębokość gleby | Głębokość opcjonalnej gleby | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Głębokość rowu | Głębokość rowu od punktu dołączenia | Liczbowy |
1 stopa 0,3 m |
| Skarpa wewnętrzna rowu (-) | Skarpa wewnętrzna rowu | Liczbowy | -4 ( : 1) |
| Skarpa zewnętrzna rowu (+) | Skarpa zewnętrzna rowu | Liczbowy, dodatni | 4 ( :1 ) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Powierzchnia rzutowania | Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Wymagany |
| Rzędna | Może posłużyć do zastąpienia rzędnej dna rowu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt pobocza lub zawiasu ustawiany jest w punkcie dołączenia. Pobocze jest tworzone, jeśli szerokość pobocza jest większa od zera. Rzędna punktu zawiasu sprawdzana jest w stosunku do powierzchni docelowej w celu określenia, czy sekcja znajduje się w warunku wykopu czy nasypu. Jeżeli w warunku wykopu, określana jest konieczność utworzenia rowu. Następnie przecięcie z powierzchnią docelową obliczane jest przy użyciu podanego nachylenia rzutowania.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie początkowego nachylenia nasypu do 5 stóp (1,5 m).
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Shldr | Gdy istnieje pobocze |
| P1 | Hinge | Gdy nie istnieje pobocze |
| P2 | Shldr | Pobocze |
| P3 | Daylight, Daylight_Cut | Punkt rzutowania i punkt rzutowania dla warunku wykopu |
| P4 | Daylight, Daylight_Fill | Punkt rzutowania i punkt rzutowania dla warunku nasypu |
| P9 | Ditch_In | Wewnętrzna dolna powierzchnia rowu |
| P10 | Ditch_Out | Zewnętrzna dolna powierzchnia rowu |
| L1 | Top, Shldr | Szczyt pobocza |
| L2 | Daylight, Daylight_Cut,Top, Datum | Połączenie rzutowania sekcji wykopu. Kod rzędnej odniesienia jest pomijany, jeżeli głębokość gleby jest większa od 0. |
| L3 | Daylight, Daylight_Fill, Top, Datum | Połączenie rzutowania sekcji nasypu. Kod rzędnej odniesienia jest pomijany, jeżeli głębokość gleby jest większa od 0. |
| L11 | Top, Datum, Ditch | Połączenie rowu. Kod rzędnej odniesienia jest pomijany, jeżeli głębokość gleby jest większa od 0. |
| L4, L5, L10, L13 | Datum | Kod połączenia dna |
| S1 | Soil | Kod kształtu gleby |

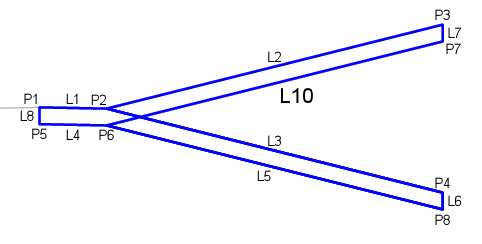

Schemat kodowania

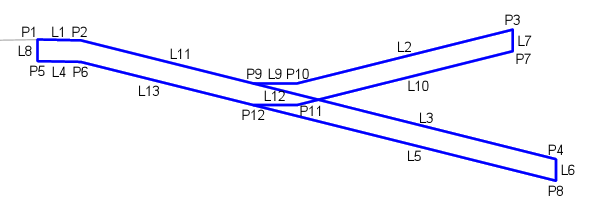

Przypadek 1: Z rowem
Przypadek 2: Bez rowu
