Ten podzespół jest podobny do podzespołu ZlewiskoRzutowanie, jednak zawiera następujące dodatkowe charakterystyki:
W warunkach nasypu taras jest opcjonalny. Jeśli żaden taras nie został uwzględniony, zostanie dodane nachylenie strefy widoczności, a następnie skarpa nasypu rzutowania.
Szerokość rowu można kontrolować za pomocą opcjonalnej linii trasowania. Szerokość i wysokość tarasu można kontrolować odpowiednio za pomocą linii trasowania i profilu. Dodatkowo parametr Umieść materiał wyłożenia musi uwzględniać wszystkie połączenia podzespołów rzutowania z punktu zawiasu do rzutowania na istniejący teren.
Dołączenie
Punkt dołączenia znajduje się na krawędzi wewnętrznej skarpy zlewiska. Komponent ten można dołączyć z lewej lub prawej strony.

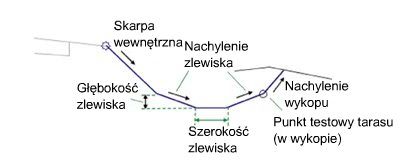

Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Połączenie rzutowania | Uwzględnia lub pomija połączenie rzutowania | Włącz/Pomiń | Włącz |
| Taras | Powoduje uwzględnienie lub pominięcie tarasu w nasypie | Włącz/Pomiń | Pomiń |
| Nachylenie skarpy wewnętrznej | Nachylenie połączenia skarpy wewnętrznej zlewiska | Liczbowy, dodatni | 3 ( : 1) |
| Szerokość skarpy wewnętrznej | Szerokość skarpy wewnętrznej | Liczbowy, dodatni |
1.2 m 4.0 stopy |
| Głębokość zlewiska | Głębokość spodu zlewiska, od spodu do połączenia skarpy wewnętrznej | Liczbowy, dodatni | 0.0 |
| Nachylenie zlewiska | Nachylenie boków zlewiska | Liczbowy, dodatni | 4 (:1) |
| Szerokość zlewiska | Szerokość zlewiska | Liczbowy, dodatni |
1.8 m 6.0 stóp |
| Szerokość tarasu | Szerokość tarasu używanego w warunkach nasypu | Liczbowy, dodatni |
1.8 m 6.0 stóp |
| Nachylenie wykopu | Nachylenie połączenia rzutowania w warunku wykopu | Liczbowy, dodatni | 3 ( : 1) |
| Szerokość strefy widoczności | Zostaje dodana szerokość strefy widoczności przed połączeniem nasypu | Liczbowy, dodatni |
6 m 20 stóp |
| Nachylenie strefy widoczności | Nachylenie dla strefy widoczności | Liczbowy, dodatni | 6 (:1) |
| Nachylenie nasypu | Nachylenie połączenia rzutowania w warunkach nasypu | Liczbowy, dodatni | 3 ( : 1) |
| Opcja zaokrąglenia | Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu | Lista opcji: Brak, Kołowy, Paraboliczny | Brak |
| Zaokrąglanie według | Określa parametr, który ma być używany do zaokrąglania | Lista opcji: Długość, Promień | Długość |
| Parametr zaokrąglania | Określa wartość długości promienia | Liczbowy, dodatni |
0.5 m 1.5 stopy |
| Mozaikowanie zaokrąglenia | Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maks. 10 połączeń). | Liczbowy, dodatni, liczba całkowita | 6 |
| Umieść materiał wyłożenia | Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. | Ciąg | Brak |
| Limit nachylenia 1 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 1 : 1 |
| Grubość materiału 1 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 12 cali |
| Nazwa materiału 1 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 2 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 2 : 1 |
| Grubość materiału 2 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 6 cali |
| Nazwa materiału 2 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 3 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 4 : 1 |
| Grubość materiału 3 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. | Liczbowy, dodatni | 4 cali |
| Nazwa materiału 3 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Zasiana trawa |
| Grubość materiału 4 | Określa grubość materiału, który zostanie użyty w sytuacjach nachylenia płaskiego | Liczbowy, dodatni | 6 cali |
| Nazwa materiału 4 | Określa nazwę materiału, który zostanie użyty w sytuacjach nachylenia płaskiego | Ciąg | Żwir |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Linia trasowania szerokości zlewni | Może być stosowana do zastąpienia stałej szerokości zlewni. Następujące typy obiektów można wykorzystać jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Linia trasowania szerokości tarasu | Może posłużyć do zastąpienia stałej szerokości tarasu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna zlewiska | Może posłużyć do zastąpienia stałej wartości Głębokość basenu i do połączenia rzędnej zlewiska z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Profil wysokości tarasu | Pozwala zastępować wysokość tarasu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wysokości: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Powierzchnia rzutowania | Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Wymagany |
Parametry wyjściowe
Brak.
Zachowanie
Za pomocą tego podzespołu tworzone są połączenia skarpy wewnętrznej zlewiska i wyjścia zlewiska do punktu kontrolnego zlewiska. Jeśli określono profil, szerokość skarpy wewnętrznej jest różna, co umożliwia zachowanie zgodności z profilem zlewiska. Jeśli punkt kontrolny zlewiska znajduje się w wykopie, przecięcie rzutowania obliczane jest na powierzchni docelowej przy danej skarpie wykopu.
Jeśli znajduje się on w nasypie, a dla tarasu wybrano opcję uwzględniania, dodawane jest połączenie góry tarasu i przecięcie rzutowania obliczane jest na powierzchni docelowej przy danej skarpie nasypu. Połączenie rzutowania nie jest wstawiane, gdy parametr Pomiń połączenie rzutowania ustawiony jest jako Prawda. Jeśli połączenie góry tarasu przecina powierzchnię docelową, sekcja jest zakańczana przy przecięciu.

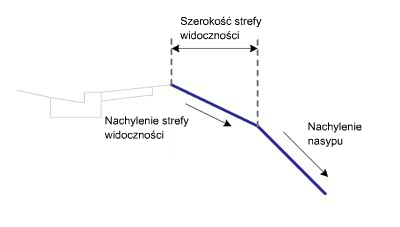

Jeśli znajduje się on w nasypie, a dla tarasu wybrano opcję pomijania, zostaje dodane połączenie z punktu dołączenia przy nachyleniu strefy widoczności do czasu uzyskania szerokości strefy widoczności. Następnie połączenie rzutowania zostaje dodane do docelowej powierzchni przy określonej skarpie nasypu. Jeśli połączenie strefy widoczności przecina istniejący teren, zostanie zatrzymane w tym punkcie przecięcia.
Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty ujęte przez te materiały mają przypisany kod nazwy materiału (Nazwa materiału 1, Nazwa materiału 2 lub Nazwa materiału 3)
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
W trybie układu skarpa wewnętrzna oraz stoki boczne i spód basenu rysowane są przez ten podzespół na podstawie danych parametrów wejściowych. Połączenia warunku wykopu i nasypu rysowane są liniami kreskowanymi, z przedłużonymi na zewnątrz połączeniami rzutowania na szerokość 3 metrów (10 stóp), przy danych nachyleniach. Na końcach połączeń rzutowania znajdują się groty strzałek skierowane na zewnątrz.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt, połączenie lub kształt | Kody | Opis |
|---|---|---|
| P3 | Rów_We | Wewnętrzny spód zlewiska |
| P4 | Rów_Ze | Zewnętrzny spód zlewiska |
| P5 | Zawias, Zawias_Odcięta | Punkt zawiasu w warunku wykopu |
| P6 | Zawias, Zawias_Rzędna | Punkt zawiasu w warunku nasypu |
| P7 | Rzutowanie, Rzutowanie_Wykop lub Rzutowanie_Nasyp | Punkt rzutowania i punkt rzutowania w warunku wykopu lub nasypu |
| Wszystkie połączenia | Góra, Rzędna odniesienia | |
| L6 | Góra, Rzędna odniesienia, Rzutowanie, Rzutowanie_Wykop | Połączenie rzutowania sekcji wykopu |
| L3 | Rów | |
| L1, L2,L4 | Połączenie_Nachylenia | |
| L5 | Taras | |
| L6 | Góra, Rzędna odniesienia, Rzutowanie, Rzutowanie_Nasyp | Połączenie rzutowania sekcji nasypu |

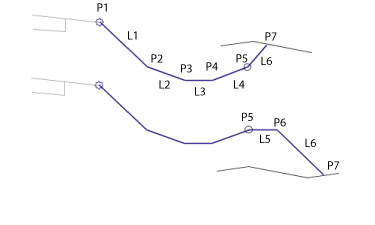

Schemat kodowania
