Za pomocą podzespołu RolledCurb wstawiane są połączenia zaokrąglonego krawężnika i ścieku betonowego z warstwą nośną.
Dołączenie
Punkt dołączenia znajduje się na brzegu krawężnika lub z tyłu krawężnika. Komponent ten można dołączyć z lewej lub prawej strony.

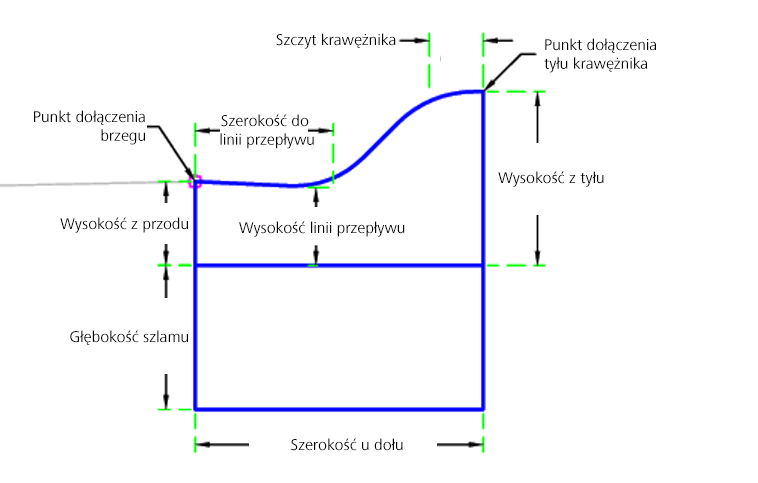

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Szczyt krawężnika | Szczyt krawężnika | Liczbowy, dodatni |
4.5 in 100 mm |
| Wysokość z tyłu | Wysokość z tyłu | Liczbowy, dodatni |
14,5 cala 370 mm |
| Szerokość dolna | Szerokość dolna | Liczbowy, dodatni |
24 cale 600 mm |
| Wysokość z przodu | Wysokość z przodu | Liczbowy, dodatni |
7 cali 180 mm |
| Szerokość do linii przepływu | Szerokość do linii przepływu | Liczbowy, dodatni |
11,5 cala 300 mm |
| Wysokość linii przepływu | Wysokość linii przepływu | Liczbowy, dodatni |
6,5 cala 165 mm |
| Głębokość warstwy nośnej | Głębokość warstwy nośnej | Liczbowy, dodatni |
12 cali 300 mm |
| Punkt dołączenia | Punkt dołączenia | Brzeg, Tył krawężnika | Brzeg |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Połączenia krawężnika i ścieku są wstawiane w oparciu o wymiary parametrów wejściowych. Wszystkie wymiary muszą być dodatnie, niezerowe.
Za pomocą podzespołu tworzony jest kształt prostego krawężnika i ścieku, z punktem dołączenia znajdującym się (a) na brzegu ścieku lub (b) z tyłu krawężnika.
Działanie w trybie układu
W trybie układu podzespół wyświetla komponent: krawężnik i ściek w oparciu o podane parametry wejściowe.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Flange | |
| P6 | BackOfCurb | |
| P7, P8 | CurbBottom | |
| P9, P10 | SubBase | |
| L1–L5 | Curb, Top | |
| L8 | CurbBottom | |
| L9 | Datum | |
| S1 | Curb | |
| S2 | Dolna warstwa nośna |
Schemat kodowania
