Za pomocą podzespołu BioRetention wstawiane są połączenia tworzące obszar bioretencji o trzech warstwach i z opcjonalnym drenem podziemnym. Podzespół jest oparty na wymaganiach instrukcji County of Los Angeles Low Impact Development Standards Manual, datowanej na luty 2014 r.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją dokumentu odniesienia.
Dołączenie
Punkt dołączenia znajduje się w środku szczytu obszaru bioretencji.

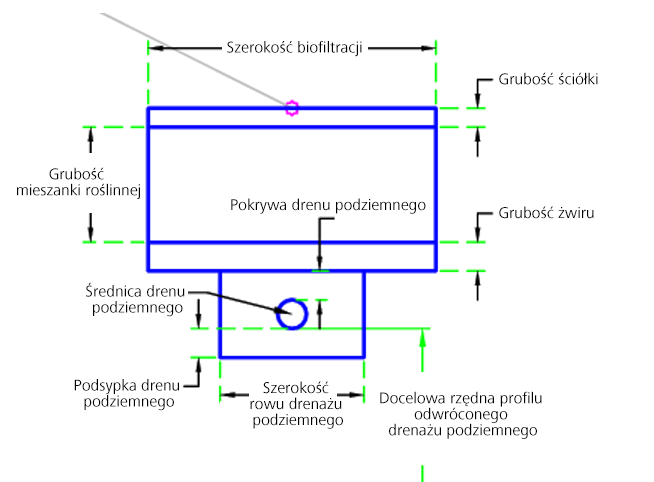

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Szerokość biofiltracji | Szerokość biofiltracji | Liczbowy, dodatni |
5 stóp 1,5 m |
| Grubość ściółki | Grubość ściółki | Liczbowy, dodatni |
0,33 stopy 0.10 m |
| Grubość mieszanki roślinnej | Grubość mieszanki roślinnej pod ściółką | Liczbowy, dodatni |
2.0 stopy 0.6 m |
| Grubość żwiru | Grubość żwiru pod mieszanką roślinną | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Uwzględnij dren podziemny | Uwzględnij dren podziemny do usuwania wody | Tak/Nie | Tak |
| Średnica drenu podziemnego | Średnica drenu podziemnego | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Pokrywa drenu podziemnego | Pokrywa drenu podziemnego | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Podsypka drenu podziemnego | Podsypka pod rurą drenu podziemnego | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Szerokość rowu drenażu podziemnego | Szerokość rowu drenażu podziemnego | Liczbowy, dodatni |
2,5 stopy 0,75 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Profil dna drenu podziemnego | Może posłużyć do zastąpienia stałej rzędnej spodu rury drenu podziemnego. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt ustawiany jest w punkcie dołączenia. Podzespół umożliwia utworzenie warstwy ściółki, następnie warstwy mieszanki roślinnej, a następnie warstwy żwiru. Jeżeli ustawiono uwzględnienie rury drenu podziemnego, umożliwia utworzenie rury drenu podziemnego i podsypki rury.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie bioretencji na podstawie parametrów wejściowych.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1, P3 | BioretentionTop | Szczyt bioretencji |
| P2 | BioretentionCenter | Środek bioretencji |
| P4, P5 | Mulch | Dolny punkt warstwy ściółki |
| P6,P7 | Plant_Mix | Dolny punkt warstwy mieszanki roślinnej |
| P8, P9 | Gravel | Dolny punkt żwiru |
| P10–P13 | Underdrain | Punkty wokół drenu podziemnego |
| P14 | Invert | Spód rury drenu podziemnego |
| L1–L2 | Bioretention,Top | Warstwa górna bioretencji |
| L4 | Mulch | Dno warstwy ściółki |
| L8 | Plant_Mix | Dno warstwy mieszanki roślinnej |
| L11 | Gravel,Datum | Dno warstwy żwiru |
| L14 | Underdrain, Datum | Dno warstwy drenu podziemnego |
| S1 | Mulch | Obszar ściółki |
| S2 | Planting_Mix | Obszar mieszanki roślinnej |
| S3 | Gravel | Obszar żwiru |
| S4 | UnderdrainPipe | Warstwa rury drenu podziemnego |
Schemat kodowania
