ValleyGutterSimple

Podzespół ValleyGutterSimple służy do wstawiania betonowych koryt ściekowych o zdefiniowanej przez użytkownika szerokości, głębokości betonu i głębokości linii przepływu. Szerokość można modyfikować przy utrzymaniu linii przepływu w osi koryta.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi koryta ściekowego.

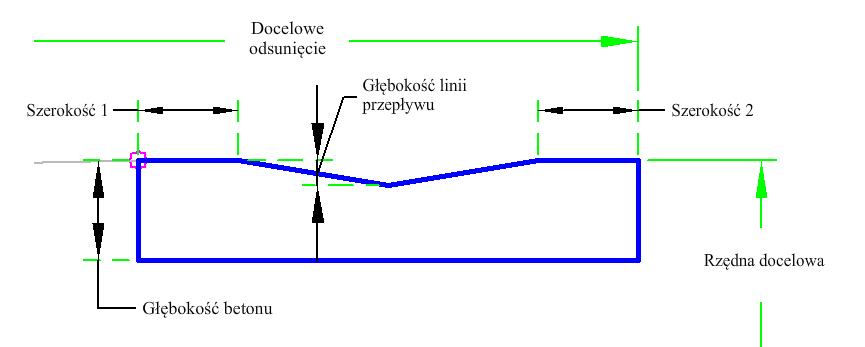

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr

Opis

Rodzaj

Wartość domyślna

Bok Określa stronę, po której ma zostać umieszczony podzespół. Lewa/Prawa Prawy
Szerokość betonu Szerokość betonowego koryta. Liczbowy, dodatni

5 stóp

1,5 m

Głębokość linii przepływu Głębokość koryta ściekowego od góry rowu do linii przepływu. Liczbowy, dodatni

0,08 stopy

0,02 m

Szerokość1 Szerokość koryta ściekowego po stronie punktu dołączenia. Liczbowy, dodatni

0,5 stopy

0,15 m

Szerokość2 Szerokość koryta ściekowego po przeciwnej stronie punktu dołączenia. Liczbowy, dodatni

0,5 stopy

0,15 m

Głębokość betonu Głębokość betonu mierzona od punktu dołączenia. Liczbowy, dodatni

0,75 stopy

0,2 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr

Opis

Stan

Odsunięcie obiektu docelowego

Można używać do zastąpienia stałej wartości szerokości i powiązania krawędzi kształtu z dopasowaniem odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Opcja

Rzędna wysokości linii przepływu

Może służyć do zastąpienia głębokości linii przepływu i łączenia rzędnej wysokości linii przepływu z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą tego podzespołu wstawiane są proste koryta ściekowe. Położenie szerokości podzespołu można określić za pomocą ustalonej szerokości lub opcjonalnej linii trasowania. Koryto ściekowe można określić za pomocą ustalonej głębokości lub przypisać profil w celu kontroli głębokości.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące koryto ściekowe z wartościami wprowadzanymi przez użytkownika.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1 Góra, Zawias
P2 Rzędna odniesienia
P3 Rzędna odniesienia, Beton
P4–P6 Góra
P7 Linia przepływu, Góra
L1, L3 Beton
L2 Rzędna odniesienia, Beton
L4 – L7 Góra
S1 ValleyGutter

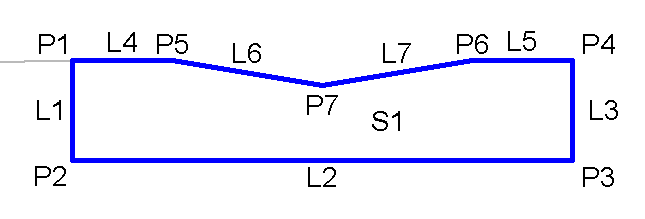

Schemat kodowania
