RockRetainingWall

Dołączenie

Punkt dołączenia znajduje się na powierzchni skały lub w pewnej odległości od lokalizacji drogi na podstawie parametrów wejściowych Połączenie przednie.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

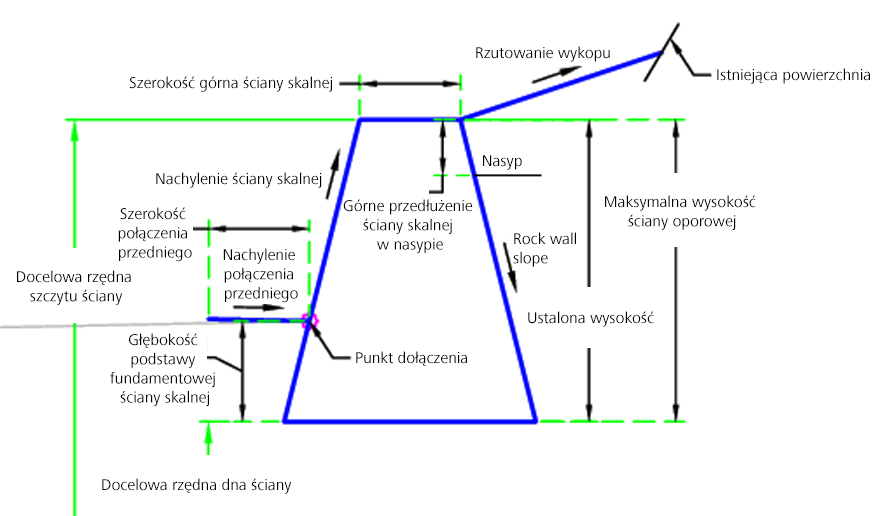

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Głębokość podstawy fundamentowej ściany skalnej	Głębokość podstawy fundamentowej ściany skalnej	Liczbowy	1.0 stopa 0,30 m
Nachylenie ściany skalnej	Nachylenie ściany skalnej	Liczbowy	0.25 ( : 1)
Szerokość górna ściany skalnej	Szerokość górna ściany skalnej	Liczbowy, dodatni	1 stopa 0,30 m
Rzutowanie wykopu	Rzutowanie wykopu	Liczbowy, dodatni	3 ( : 1)
Maksymalna wysokość ściany oporowej	Maksymalna wysokość ściany oporowej	Liczbowy, dodatni	6 stóp 1.8 m
Użyj stałej wysokości	Użyj stałej wysokości	Tak/Nie	Tak
Stała wysokość	Stała wysokość, jeżeli określono jej użycie	Liczbowy, dodatni	3 stopy 1.0 m
Użyj rzutowania	Użyj rzutowania	Tak/Nie	Tak
Nachylenie połączenia przedniego	Nachylenie połączenia przedniego	Liczbowy	-2%
Kod połączenia przedniego	Kod połączenia przedniego	Ciąg	Top, Pave
Szerokość połączenia przedniego	Szerokość połączenia przedniego	Liczbowy, dodatni	0,25 stopy 0,08 m
Użyj połączenia przedniego	Użyj połączenia przedniego	Tak/Nie	Tak
Górne przedłużenie ściany skalnej w nasypie	Górne przedłużenie ściany skalnej w nasypie	Liczbowy, dodatni	1 stopa 0,3 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Istniejąca powierzchnia	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Opcja
Szczyt ściany	Może posłużyć do zastąpienia rzędnej szczytu ściany skalnej. W celu użycia należy ustawić parametr wejściowy Stała wysokość na Nie. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Dno ściany	Może posłużyć do zastąpienia rzędnej dna ściany. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt ustawiany jest w punkcie dołączenia. Połączenie przednie jest tworzone, jeżeli parametr Użyj połączenia przedniego jest ustawiony na Tak. Następnie tworzona jest ściana skalna.

Jeżeli opcja Użyj stałej wysokości jest ustawiona na Tak, ściana skalna jest tworzona przy użyciu parametrów wejściowych. Jeżeli ustawiony jest profil Dno ściany wysokość szczytu ściany jest określana przez rzędną profilu Dno ściany plus stałą wysokość. Wartość docelowa szczytu ściany nie jest używana.

Warunek wykopu:

Jeżeli opcja Użyj stałej wysokości jest ustawiona na Nie, ściana skalna jest tworzona przy użyciu parametrów wejściowych. Wartość docelowa parametru Szczyt ściany steruje rzędną szczytu ściany. Jeżeli wartość docelowa parametru Szczyt ściany nie jest ustawiona, rzędną szczytu ściany jest istniejąca rzędna terenu przy wewnętrznej krawędzi ściany.

Warunek nasypu:

Jeżeli opcja Użyj stałej wysokości jest ustawiona na Nie, ściana skalna jest tworzona przy użyciu parametrów wejściowych. Wartość docelowa parametru Szczyt ściany steruje rzędną szczytu ściany. Jeżeli wartość docelowa parametru Szczyt ściany nie jest ustawiona rzędną szczytu ściany jest odległość od punktu dołączenia do parametru wejściowego Górne przedłużenie ściany skalnej w nasypie.

We wszystkich warunkach wysokość ściany jest obliczana i porównywana z parametrem Maksymalna wysokość ściany oporowej. W przypadku przekroczenia wartości do Przeglądarki zdarzeń wysyłany jest komunikat o błędzie.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia rysowanie skalnej ściany oporowej zgodnie z parametrami wejściowymi.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

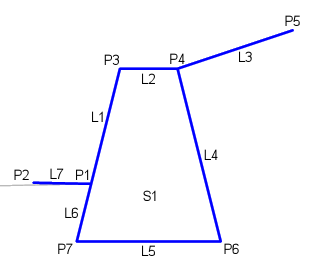

Punkt, połączenie lub kształt	Kod	Opis
P1	Face_Wall	Powierzchnia ściany
P2	ETW	Krawędź jezdni
P3, P4, P6, P7	Rock Wall	Ściana skalna
P5	Daylight	Rzutowanie
L1–L2	Rock Wall, Top	Szczyt ściany skalnej
L3	Daylight, Top, Datum	Połączenie rzutowania
L4, L6	Rock Wall	Ściana skalna
L5	Rock Wall, Datum	Dno ściany skalnej
L7	Top, Pave	Szczyt nawierzchni
S1	Rock Wall	Obszar ściany skalnej
