MultipleBenchWithPipes

Podzespół MultipleBenchWithPipes w razie potrzeby tworzy nachylenia wykopu lub nasypu z powtarzającymi się tarasami.

Można zdefiniować szerokości zagłębienia przy tarasach. Rury są dodawane przy każdym tarasie. Ostatnie nachylenie rzutowania do powierzchni docelowej może być inne niż nachylenie tarasu.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

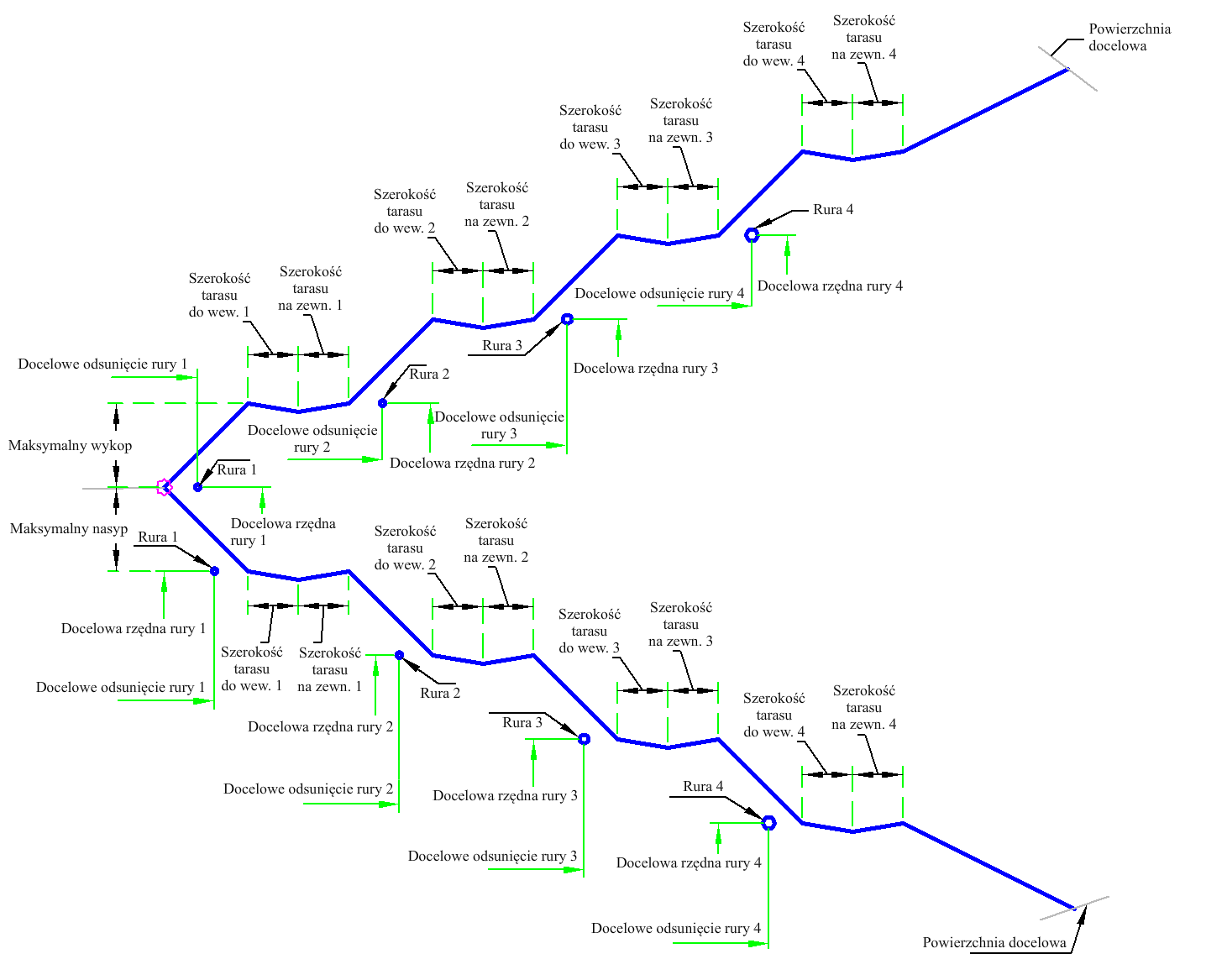

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawy
Maks. głębokość wykopu	Maksymalna dopuszczalna wysokość połączenia rzutowania wykopu bez tarasowania.	Liczbowy, dodatni	15 stóp 4,5 m
Maks. wysokość nasypu	Maksymalna dopuszczalna wysokość połączenia rzutowania nasypu bez tarasowania.	Liczbowy, dodatni	10 stóp 3.0 m
Nachylenie rzutowania wykopu	Nachylenie rzutowania wykopu.	Liczbowy, dodatni	2 (: 1)
Nachylenie rzutowania nasypu	Nachylenie rzutowania nasypu.	Liczbowy, dodatni	2 (: 1)
Nachylenie tarasu 1	Nachylenie tarasu 1.	Liczbowy, dodatni	1 (: 1)
Głębokość zagłębienia 1	Głębokość zagłębienia u góry tarasu 1.	Liczbowy, dodatni	0,5 stopy 0.15 m
Szerokość zagłębienia wejście 1	Szerokość od przedniej krawędzi zagłębienia u góry tarasu 1 do linii przepływu.	Liczbowy, dodatni	5 stóp 1.5 m
Szerokość zagłębienia wyjście 1	Szerokość od linii przepływu zagłębienia do dołu tarasu 2.	Liczbowy, dodatni	5 stóp 1.5 m
Nachylenie tarasu 2	Nachylenie tarasu 2.	Liczbowy, dodatni	1 (: 1)
Głębokość zagłębienia 2	Głębokość zagłębienia u góry tarasu 2.	Liczbowy, dodatni	0,5 stopy 0.15 m
Szerokość zagłębienia wejścia 2	Szerokość od przedniej krawędzi zagłębienia u góry tarasu 2 do linii przepływu.	Liczbowy, dodatni	6 stóp 2 m
Szerokość zagłębienia wyjścia 2	Szerokość od linii przepływu zagłębienia do dołu tarasu 3.	Liczbowy, dodatni	3 stopy 1 m
Nachylenie tarasu 3	Nachylenie tarasu 3.	Liczbowy, dodatni	1 (: 1)
Głębokość zagłębienia 3	Głębokość zagłębienia u góry tarasu 3.	Liczbowy, dodatni	0.5 stopy 0.15 m
Szerokość zagłębienia wejście 3	Szerokość od przedniej krawędzi zagłębienia u góry tarasu 3 do linii przepływu.	Liczbowy, dodatni	6 stóp 2 m
Szerokość zagłębienia wyjście 3	Szerokość od linii przepływu zagłębienia do dołu tarasu 4.	Liczbowy, dodatni	3 stopy 1 m
Nachylenie tarasu 4	Nachylenie tarasu 4.	Liczbowy, dodatni	1 (: 1)
Głębokość zagłębienia 4	Głębokość zagłębienia u góry tarasu 4.	Liczbowy, dodatni	0.5 stopy 0.15 m
Szerokość zagłębienia wejście 4	Szerokość od przedniej krawędzi zagłębienia u góry tarasu 4 do linii przepływu.	Liczbowy, dodatni	3 stopy 1 m
Szerokość zagłębienia wyjścia 4	Szerokość od linii przepływu zagłębienia do dołu ostatniego połączenia rzutowania.	Liczbowy, dodatni	3 stopy 1 m
Rura 1 rozmiar	Średnica rury 1.	Liczbowy, dodatni	4 cale 0.1 m
Odsunięcie rury 1	Odsunięcie rury 1 od krawędzi tarasu 1.	Liczbowy, dodatni	5 stóp 1.5 m
Rura 2 rozmiar	Średnica rury 2.	Liczbowy, dodatni	4 cale 0.1 m
Odsunięcie rury 2	Odsunięcie rury 2 od krawędzi tarasu 2.	Liczbowy, dodatni	5 stóp 1.5 m
Rozmiar rury 3	Średnica rury 3.	Liczbowy, dodatni	6 cali 0.15 m
Odsunięcie rury 3	Odsunięcie rury 3 od krawędzi tarasu 3.	Liczbowy, dodatni	5 stóp 1.5 m
Rozmiar rury 4	Średnica rury 4.	Liczbowy, dodatni	8 cali 0.2 m
Odsunięcie rury 4	Odsunięcie rury 4 z krawędź tarasu 4.	Liczbowy, dodatni	5 stóp 1.5 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Wymagany
Odsunięcie rury 1	Można używać do zastąpienia odsunięcia rury 1 i łączenia rury 1 z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Rzędna wysokości rury 1	Można używać do zastąpienia rzędnej wysokości rury 1. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Odsunięcie rury 2	Można używać do zastąpienia odsunięcia rury 2 i łączenia rury 2 z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Rzędna wysokości rury 2	Może być używana do zastąpienia rzędnej wysokości rury 2. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Odsunięcie rury 3	Można używać do zastąpienia odsunięcia rury 3 i łączenia rury 3 z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Rzędna wysokości rury 3	Może być używana do zastąpienia rzędnej wysokości rury 3. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Odsunięcie rury 4	Można używać do zastąpienia odsunięcia rury 4 i łączenia rury 4 z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Rzędna wysokości rury 4	Można używać do zastąpienia rzędnej wysokości rury 4. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej wysokości: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Rzędna punktu zawiasu sprawdzana jest w stosunku do powierzchni docelowej w celu określenia, czy sekcja znajduje się w warunku wykopu czy nasypu. Przecięcie z powierzchnią docelową obliczane jest przy użyciu podanego nachylenia rzutu. Jeśli wysokość do przecięcia przekracza wysokość maksymalną rzutu, wstawiane jest połączenie z użyciem wysokości tarasu i dodawany jest taras. Punkt zawiasowy jest resetowany do zewnętrznej krawędzi tarasu i proces jest powtarzany aż do zlokalizowania połączenia rzutowania nieprzekraczającego wysokości maksymalnej rzutowania. Każdy z tarasów, maksymalnie cztery, używa parametrów wejściowych dla każdej głębokości i szerokości tarasu.

Przy każdym tarasie rura jest wstawiana w odległości określonej w parametrach wejściowych lub nadpisywana za pomocą docelowego odsunięcia i rzędnej wysokości. Rozmiar rury 0 pomija rurę.

Działanie w trybie układu

W trybie układu ten podzespół rysuje początkowe nachylenie nasypu na 5 jednostek.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Zawias
P2, P5, P8, P11	Taras_We
P3, P6, P9, P12	Rów
P4, P7, P10, P13	Taras_Ze
P25 – P29	Rzutowanie
P35, P38, P40, P42	PipeCenter
P36, P39, P41, P43	Pipe_Invert
L1, L4, L7, L10	Góra, Rzędna odniesienia, Taras
L2, L3, L5, L6, L8, L9, L11, L12	Góra, Rzędna odniesienia, Zagłębienie
L24, L26, L27, L28	Góra, Rzędna odniesienia, Rzutowanie
L34, L35, L36, L37	Rura

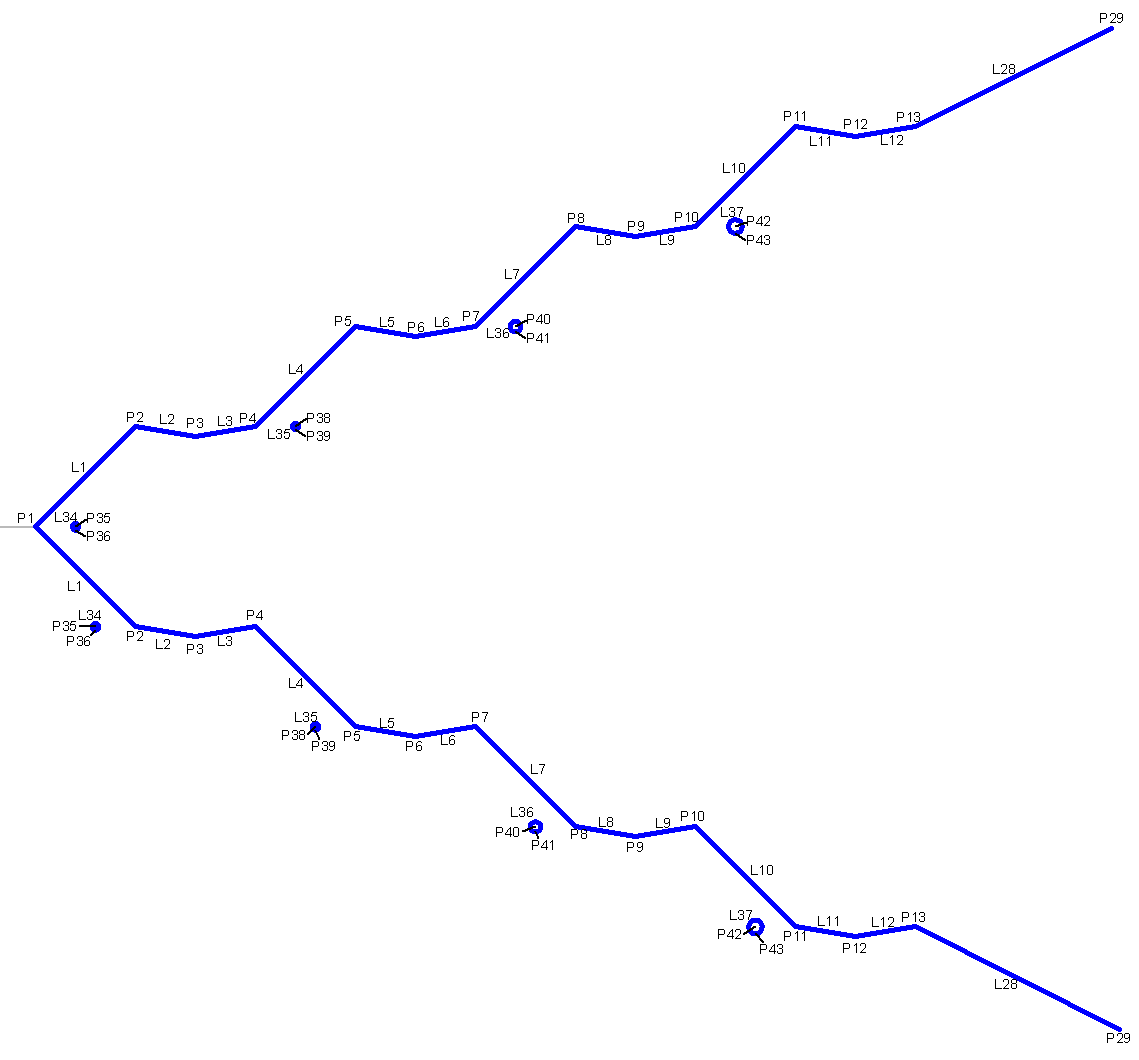

Schemat kodowania
