Podzespół SimpleTunnelOpenBottom służy do wstawiania prostego tunelu z otwartym dnem. Jako dane wejściowe wykorzystuje wysokość, szerokość i grubość materiału.
Dołączenie
Punkt dołączenia znajduje się na środku u dołu tunelu.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Podwójna szerokość wejściowa | Szerokość wewnętrzna tunelu | Liczbowy, dodatni |
10 stóp 3 m |
| Wysokość tunelu | Wewnętrzna wysokość tunelu | Liczbowy, dodatni |
5 stóp 1,5 m |
| Grubość ściany | Szerokość ścian i stropu tunelu | Liczbowy, dodatni |
0,5 stopy 0,15 m |
| Nazwa kształtu | Lista kodów przypisywanych do kształtu tunelu. | Ciąg oddzielony przecinkiem | Tunel |
| Połączenie stropu tunelu | Lista kodów przypisywanych do połączenia stropu. | Ciąg oddzielony przecinkiem | TunnelCeiling |
| Połączenie wewnątrz ścian tunelu | Lista kodów przypisywanych do połączenia wewnętrznych ścian. | Ciąg oddzielony przecinkiem | TunnelInsideWall |
| Górne połączenie tunelu | Lista kodów przypisywanych do górnego połączenia. | Ciąg oddzielony przecinkiem | TunnelTop |
| Połączenie ścian zewnętrznych tunelu | Lista kodów przypisywanych do połączenia zewnętrznych ścian. | Ciąg oddzielony przecinkiem | TunnelOutsideWall |
| Głębokość fundamentów | Głębokość ścian tunelu poniżej podłoża tunelu | Liczbowy, dodatni |
5 stóp 1,5 m |
| Kod tunelu po prawej u góry | Lista kodów przypisywanych do punktu u góry po prawej | Ciąg oddzielony przecinkiem | TunnelTopRight |
| Kod tunelu po lewej u góry | Lista kodów przypisywanych do punktu u góry po lewej | Ciąg oddzielony przecinkiem | TunnelTopLeft |
Parametry docelowe
Brak.
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Punkty, połączenia i kształty są tworzone na podstawie parametrów wejściowych.

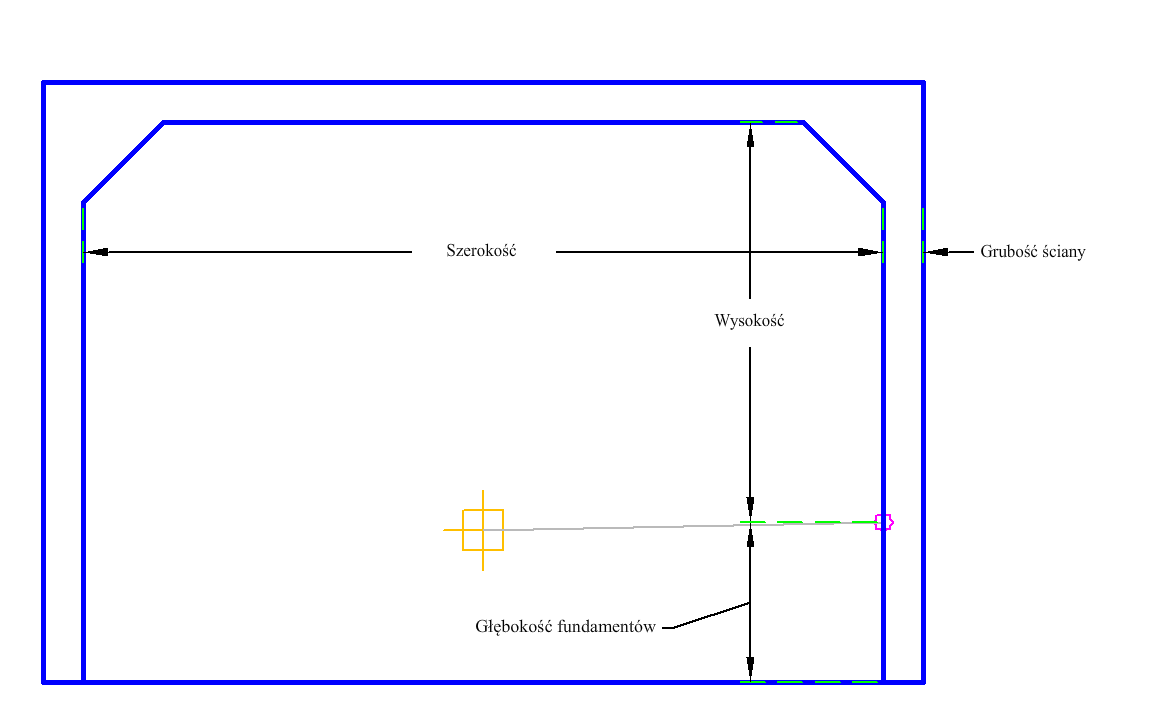

Działanie w trybie układu
W trybie układu podzespół wyświetla połączenia obejmujące tunel.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | InnerWallMidHeightRight | |
| P2 | TunnelInsideWall_Right_Hinge2 | |
| P3 | TunnelInsideWall_Top_Left | |
| P4 | InnerWallMidHeightLeft | |
| P5 | Rzędna odniesienia, BottomWallOutside | |
| P6 | TunnelTopLeft, Góra | |
| P7 | TunnelTopRight, Góra | |
| P9 | Rzędna odniesienia | |
| P12 | TunnelInsideWall_Top_Right | |
| P13 | TunnelInsideWall_Left_Hinge1 | |
| L1 | TunnelInsideWall | |
| L2, L13, L14 | TunnelCeiling | |
| L3, L9, L12 | TunnelInsideWall | |
| L4, L11, L15 | Rzędna odniesienia | |
| L5, L10 | TunnelOutsideWall | |
| L6 | TunnelTop | |
| L12 | TunnelInsideWall | |
| S1 | Tunel | |
| S2 | Usuwanie |

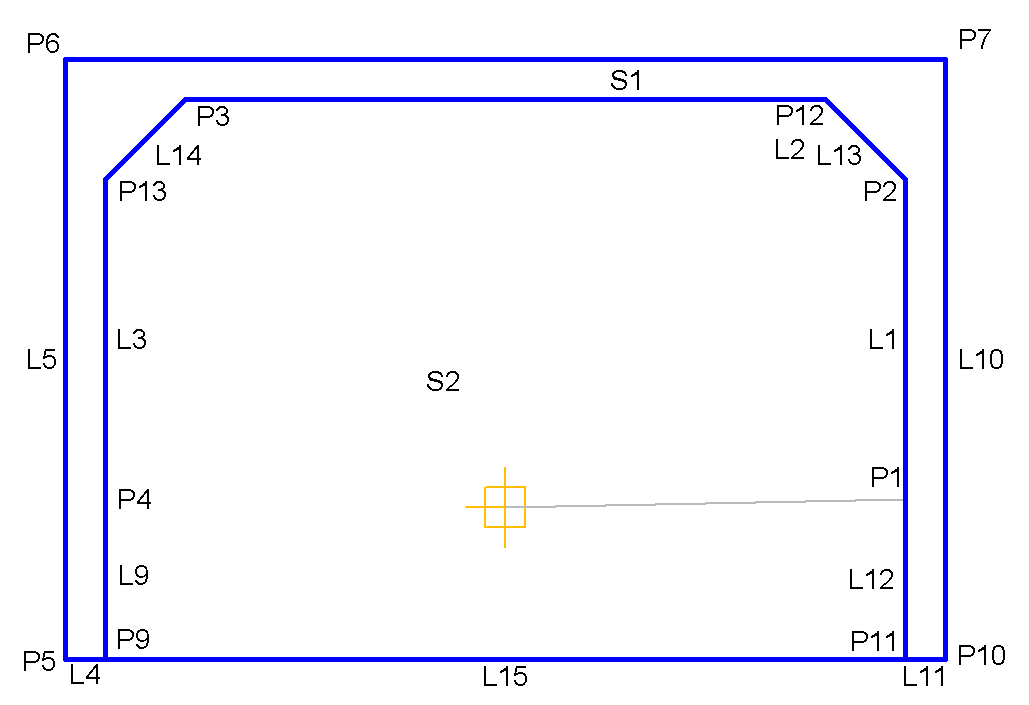

Schemat kodowania
