Podzespół DitchWithBermInFill umożliwia wstawienie rowu z predefiniowaną geometrią i tworzy taras w warunkach wykopu i nasypu.
Nachylenie tarasu jest również wstępnie zdefiniowane, a połączenie, które zostanie utworzone rozciąga się aż do miejsca napotkania powierzchni docelowej.

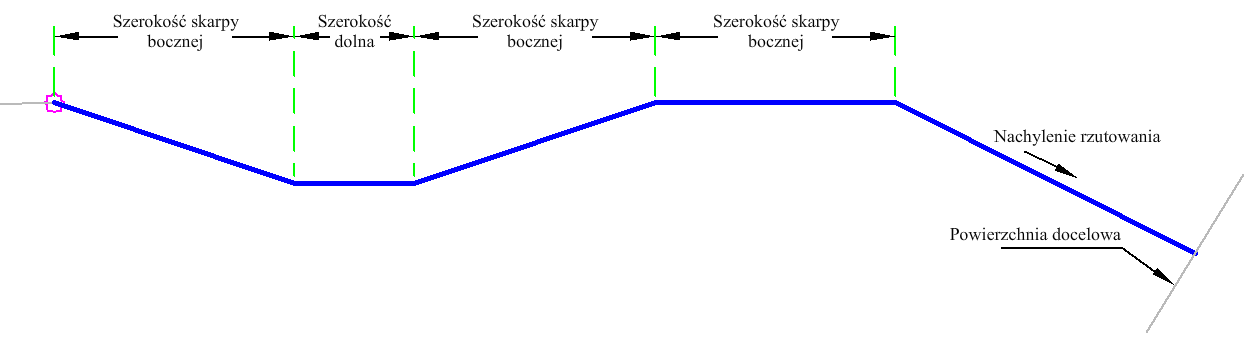

Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi pierwszego połączenia.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół. |
Lewa/Prawa |
Prawy |
|
Stok boczny |
Stok boczny rowu. |
Liczbowy, dodatni |
3 (: 1) |
|
Nachylenie rzutowania |
Nachylenie połączenia rzutowania. |
Liczbowy, dodatni |
2 (: 1) |
|
Szerokość dolna |
Szerokość dna rowu. |
Liczbowy, dodatni |
2 stopy 0,60 m |
|
Szerokość stoku bocznego |
Szerokość stoku bocznego. |
Liczbowy, dodatni |
4 stopy 1,20 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. |
Wymagany |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Podzespół umożliwia skonstruowanie kształtu rowu z wykorzystaniem parametrów wejściowych. Po utworzeniu kształtu rowu, określamy, czy rów ma być budowany w wykopie lub w nasypie. Jeśli ma być w wykopie, rzutowanie dodawane jest z wykorzystaniem nachylenia rzutowania. Jeśli ma być w nasypie, tworzony jest taras przy użyciu szerokości skarpy.
Działanie w trybie układu
W trybie układu podzespół wyświetla połączenia obejmujące rów w formie nasypu.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Zawias, Góra | Początkowy punkt dołączenia, początek rowu |
| P2 | Góra, Rów_We | Dolna powierzchnia rowu najbliższa punktowi dołączenia |
| P3 | Góra, Rów_Ze | Dolna powierzchnia rowu najdalej od punktu dołączenia |
| P4 – P5 | Góra | |
| P6 | Rzutowanie | Punkt rzutowania |
| L1 | Góra, Rów_We | |
| L2 | Góra, Dno_Rowu | |
| L3 | Góra, Rów_Ze | |
| L4 – L5 | Góra |

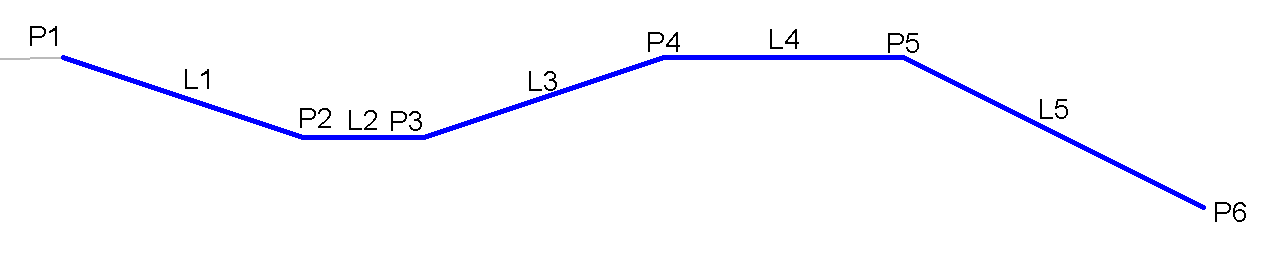

Schemat kodowania
