VegetatedFilterStrip

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi roślinnego pasa filtracyjnego. Komponent ten można dołączyć z lewej lub prawej strony.

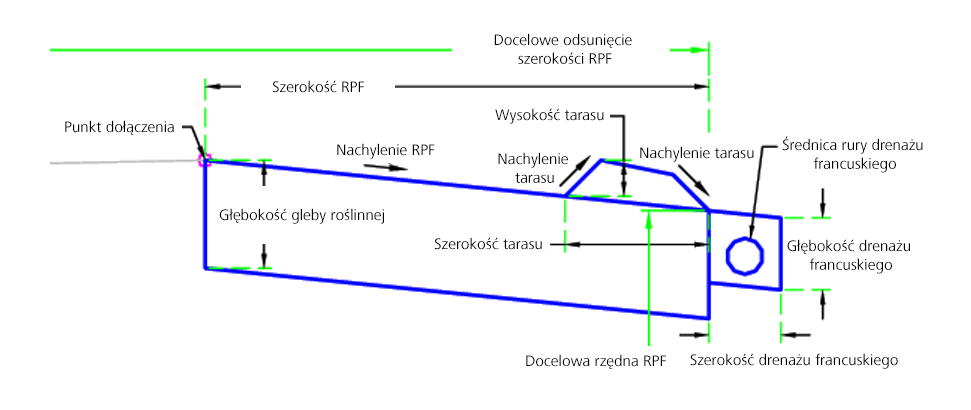

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Uwzględnij wylot drenażu francuskiego	Uwzględnij wylot drenażu francuskiego na końcu filtra	Tak/Nie	Tak
Nachylenie tarasu	Nachylenie tarasu	Liczbowy, dodatni	1 ( : 1)
Szerokość tarasu	Szerokość tarasu	Liczbowy, dodatni	2 stopy 0,60 m
Wysokość tarasu	Wysokość tarasu	Liczbowy, dodatni	0,5 stopy 0.15 m
Uwzględnij taras u podnóża	Uwzględnij taras u podnóża w celu zatrzymywania wody	Tak/Nie	Tak
Głębokość gleby roślinnej	Głębokość gleby roślinnej	Liczbowy, dodatni	1.5 stopy 0.45 m
Uwzględnij glebę roślinną	Uwzględnij glebę roślinną	Tak/Nie	Tak
Nachylenie RPF	Nachylenie roślinnego pasa filtracyjnego	Liczbowy	-10%
Szerokość RPF	Szerokość roślinnego pasa filtracyjnego	Liczbowy, dodatni	15 stóp 4,5 m
Średnica rury drenażu francuskiego	Średnica rury drenażu francuskiego	Liczbowy, dodatni	0,5 stopy 0.15 m
Głębokość drenażu francuskiego	Głębokość drenażu francuskiego	Liczbowy, dodatni	1 stopa 0,3 m
Szerokość drenażu francuskiego	Szerokość drenażu francuskiego	Liczbowy, dodatni	1 stopa 0,3 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Szerokość RPF	Może posłużyć do zastąpienia wartości odsunięcia roślinnego pasa filtracyjnego i połączenia krawędzi z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Rzędna RPF	Może posłużyć do zastąpienia roślinnego pasa filtracyjnego i połączenia rzędnej z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Proces rozpoczynany jest w punkcie dołączenia i wstawiana jest powierzchnia nachylenia końcowego oraz równoległe podłoże przy użyciu podanej szerokości i głębokości. Pionowe połączenia zamykają obustronnie kształt roślinnego pasa filtracyjnego. Opcjonalny taras jest tworzony na dalszym końcu roślinnego pasa filtracyjnego. Opcjonalny drenaż francuski jest tworzony na końcu roślinnego pasa filtracyjnego.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia wyświetlanie wszystkich połączeń przy użyciu parametrów wejściowych.

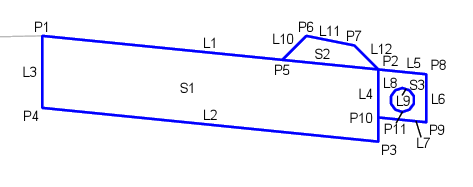

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P2	Filter_Outside	Zewnętrzna krawędź roślinnego pasa filtracyjnego
P5–P7	Berm
P11	Pipe_Invert	Spód rury drenażu francuskiego
L1	Filter, Top	Szczyt roślinnego pasa filtracyjnego
L2, L7	Datum
L5	Top, FrenchDrain	Szczyt drenażu francuskiego
L9	Pipe
L10–12	Berm
S1	VFS	Roślinny pas filtracyjny
S2	Berm
S3	FrenchDrain	Drenaż francuski
