Podzespół CurbOffsetPipe służy do wstawiania krawężnika i koryta ściekowego z rurą za krawężnikiem i korytem ściekowym. Za krawężnikiem umieszczany jest również taras.
Dołączenie
Punkt dołączenia znajduje się w punkcie kołnierza koryta ściekowego.

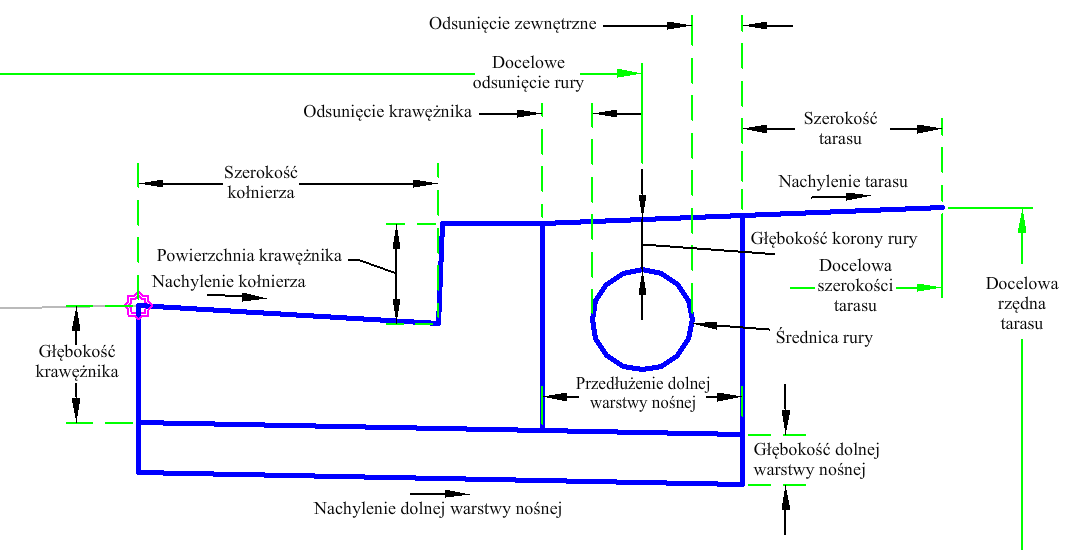

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół. | Lewa/Prawa |
Prawy |
|
Szerokość kołnierza |
Szerokość od kołnierza koryta ściekowego do linii przepływu. | Liczbowy |
1,5 stopy 0,45 m |
|
Nachylenie kołnierza |
Nachylenie koryta ściekowego (w %) | Liczbowy |
6 (%) |
|
Czoło krawężnika |
Wysokość od linii przepływu do góry krawężnika. | Liczbowy |
0,5 stopy 0,15 m |
|
Głębokość krawężnika |
Głębokość koryta ściekowego w punkcie kołnierzowym. | Liczbowy, dodatni |
0,583 stopy 0,18 m |
|
Głębokość dolnej warstwy nośnej |
Głębokość dolnej warstwy nośnej w punkcie dołączenia (zero oznacza pominięcie). | Liczbowy, dodatni |
0,25 stopy 0,08 m |
|
Przedłużenie dolnej warstwy nośnej |
Szerokość, o którą dolna warstwa nośna wykracza poza krawężnik. | Liczbowy |
1 stopa 0,3 m |
|
Szerokość tarasu |
Szerokość tarasu. | Liczbowy, dodatni |
1 stopa 0,3 m |
|
Nachylenie tarasu |
Nachylenie tarasu (w %) | Liczbowy |
4 (%) |
|
Średnica rury |
Średnica rury kanalizacyjnej. | Liczbowy, dodatni |
0,5 stopy 0,15 m |
|
Odsunięcie krawężnika |
Odległość od tyłu krawężnika do rury kanalizacyjnej. | Liczbowy |
0,25 stopy 0,08 m |
|
Zewnętrzne odsunięcie |
Odległość od rury kanalizacyjnej do krawędzi podłoża rury. | Liczbowy, dodatni |
0,25 stopy 0,08 m |
|
Nachylenie dolnej warstwy nośnej |
Nachylenie dolnej warstwy nośnej (w %). | Liczbowy |
2 (%) |
|
Głębokość korony rury |
Odległość od spodu rury kanalizacyjnej do dołu podsypki rury. | Liczbowy, dodatni |
0,25 stopy 0,08 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Szerokość tarasu |
Może posłużyć do zastąpienia wartości szerokości tarasu i połączenia szerokości tarasu z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
|
Rzędna wysokości tarasu |
Może posłużyć do zastąpienia nachylenia tarasu i do połączenia rzędnej wysokości tarasu z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
|
Odsunięcie rury |
Może posłużyć do zastąpienia wartości odsunięcia rury i łączenia rury z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Podzespół umożliwia tworzenie kształtu prostego krawężnika i koryta ściekowego, z punktem dołączenia na kołnierzu koryta ściekowego. Następnie za krawężnikiem umieszczana jest rura z materiałem podsypki. Potem za materiałem podsypki rury umieszczany jest taras.
Działanie w trybie układu
W trybie układu podzespół wyświetla: krawężnik i koryto ściekowe, rurę oraz elementy tarasu w oparciu o podane parametry wejściowe.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Kołnierz, Góra | Punkt kołnierzowy ścieku |
| P2 | LinPły_Ściek | Punkt linii przepływu ścieku |
| P3 | TopCurb | Szczyt krawężnika |
| P4 | BackCurb | Tył krawężnika |
| P5 – P6 | Podst_Krawężnika | Górna część podstawy pod krawężnikiem |
| P7 | Dolna warstwa nośna, Rzędna odniesienia | Dolna część podstawy pod krawężnikiem |
| P8 | SubBaseExtension | Góra podstawy pod rurą |
| P9 | Dolna warstwa nośna, Rzędna odniesienia | Dół podstawy pod rurą |
| P10 | Góra | |
| P11 | TopPipe | Góra rury |
| P12 | CenterPipe | Środek rury |
| P13 | BottomPipe | Spód rury |
| P14 | Góra, TerraceWidth | Koniec tarasu |
| P15 | SubbaseExtension | Tylna powierzchnia warstwy nośnej |
| L1 | Góra, Krawężnik, Kołnierz | Kołnierza krawężnika |
| L2 | Góra, Krawężnik, CurbFace | Czoło krawężnika |
| L3 | Góra, Krawężnik, CurbTop | Góra krawężnika |
| L4 – L5 | Podst_Krawężnika | Krawędzie krawężnika |
| L6 | Tył_Krawężnika | Tył krawężnika |
| L7 | SubBaseDepth, Rzędna odniesienia | Góra warstwy nośnej pod krawężnik |
| L8 | SubBaseExtension | Góra warstwy nośnej z tyłu krawężnika |
| L9 | Dolna warstwa nośna, Rzędna odniesienia | Połączenie dolnej warstwy nośnej pod rurę |
| L10 | Rzędna odniesienia, Dolna warstwa nośna | Dół dolnej warstwy nośnej |
| L11 | Góra, Taras | Taras |
| L12 | Rura | |
| L13 | Góra, TerraceWidth | Taras |
| L14 | SubbaseExtension | |
| L15 | Rzędna odniesienia | |
| S1 | Krawężnik | |
| S2 | Dolna warstwa nośna | |
| S3 | Zasypka | Materiał wokół rury |
