SimpleCutWithLanding

Podzespół SimpleCutWithLanding umożliwia wykonanie prostego spocznika/pobocza z opcją wykopu. Podzespół wykonuje rzutowanie wyłącznie w warunkach wykopu.

Dołączenie

Punktem dołączenia jest najbardziej wewnętrzny punkt połączeń profilowania poprzedzających strukturę spocznika.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawy
Szerokość spocznika	Szerokość spocznika.	Liczbowy, dodatni	5 stóp 1,5 m
Skarpa spocznika	Nachylenie spocznika (w %)	Liczbowy	-6 (%)

Parametr

Opis

Rodzaj

Wartość domyślna

Bok

Określa stronę, po której ma zostać umieszczony podzespół.

Lewa/Prawa

Prawy

Szerokość spocznika

Szerokość spocznika.

Liczbowy, dodatni

5 stóp

1,5 m

Skarpa spocznika

Nachylenie spocznika (w %)

Liczbowy

-6 (%)

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

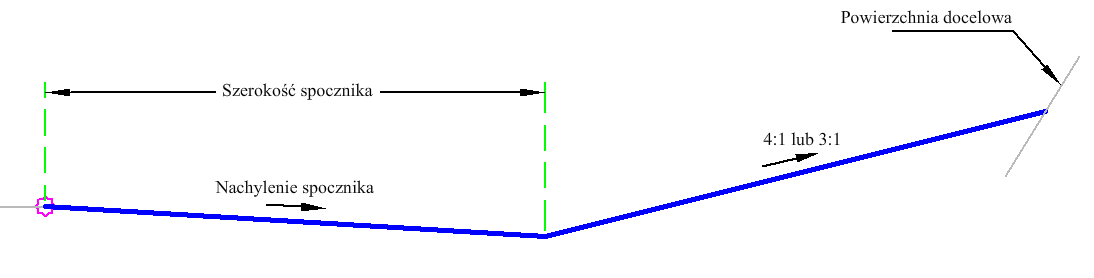

Zachowanie

Spocznik jest rysowany z użyciem parametrów wejściowych. Następnie obliczana jest wysokość do rzutowania. Jeśli odległość jest mniejsza niż 25 stóp (7,5 m), stosowane jest nachylenie rzutowania 4:1. Jeśli wysokość jest mniejsza niż 35 stóp (10,5 m), stosowane jest nachylenie rzutowania 3:1. W innych przypadkach stosowane jest nachylenie rzutowania 2:1.

Jeśli na nasypie, nachylenie rzutowania nie jest tworzone.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące spocznik i łącze do rzutowania w wykopie.

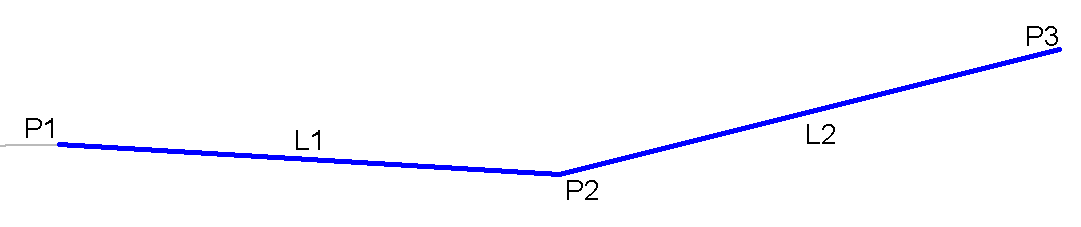

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Góra, Zawias
P2	Góra, LandingOuter	Zewnętrzny punkt spocznika
P3	Punkt_rzutowania	Punkt rzutowania
L1, L2	Góra
