ClarkCountyCurbE1

Za pomocą podzespołu ClarkCountyCurbE1 wstawiane są połączenia tworzące krawężnik w określonym punkcie wstawienia. Kształt reprezentuje krawężnik hrabstwa Clark typu E1.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

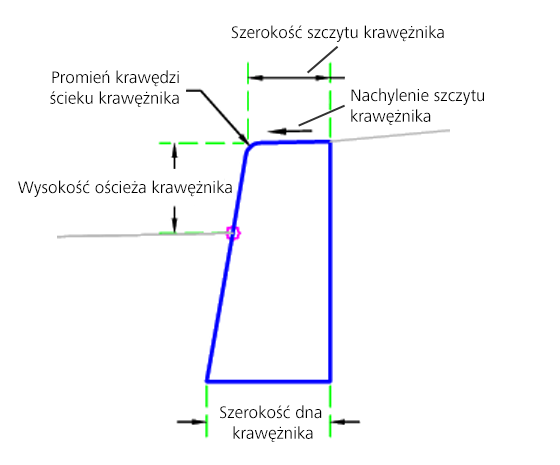

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Szerokość dna krawężnika	Szerokość dna krawężnika	Liczbowy, dodatni	8,25 cala 0,21 m
Szerokość szczytu krawężnika	Szerokość szczytu krawężnika	Liczbowy, dodatni	5,5 cala 0,14 m
Promień krawędzi ścieku krawężnika	Promień krawędzi ścieku krawężnika	Liczbowy, dodatni	1 cal 0.025 m
Całkowita wysokość krawężnika	Całkowita wysokość krawężnika	Liczbowy, dodatni	16 cali 0.40 m
Wysokość ościeża krawężnika	Wysokość ościeża krawężnika	Liczbowy, dodatni	6 cali 0.15 m
Nachylenie szczytu krawężnika	Nachylenie szczytu krawężnika	Liczbowy, dodatni	50 ( : 1)
Punkt dołączenia	Punkt dołączenia krawężnika	Linia przepływu/Tył	Linia przepływu

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Podzespół umożliwia utworzenie kształtu krawężnika hrabstwa Clark typu E1 dla krawężnika, z punktem dołączenia na linii przepływu lub z tyłu krawężnika.

Działanie w trybie układu

W trybie układu kształt krawężnika rysowany jest przez ten podzespół na podstawie parametrów wejściowych.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Flowline_Gutter	Linia przepływu krawężnika
P3	Top_Curb	Szczyt krawężnika
P4	Back_Curb	Tył krawężnika
L1–L3	Top, Curb	Szczyt krawężnika
L4–L6	Datum, Curb	Rzędna odniesienia krawężnika
S1	Curb	Kształt betonowego krawężnika

Schemat kodowania
