Za pomocą tego podzespołu wstawiane są połączenia tworzące zlewisko i nachylenie rzutowania wykopu w warunku wykopu lub zlewisko, taras i skarpę nasypu w warunku nasypu.
Końcowe połączenie rzutowania można pominąć, gdy model korytarza musi pozostać w stanie niedokończonym. Przykładem może być połączenie powierzchni profilowania na przyległych działkach, z punktem zawiasowym na niedokończonej jezdni.
Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).
Dołączenie
Punkt dołączenia znajduje się na krawędzi wewnętrznej skarpy zlewiska. Komponent ten można dołączyć z lewej lub prawej strony.

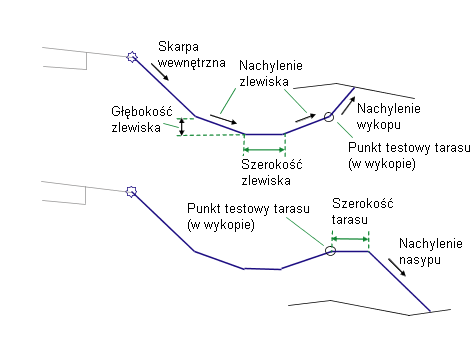

Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy/prawy |
Prawy |
|
Połączenie rzutowania |
Powoduje uwzględnienie lub pominięcie połączenia rzutowania. |
Włącz/Pomiń |
Włącz |
|
Nachylenie skarpy wewnętrznej |
Nachylenie połączenia skarpy wewnętrznej zlewiska |
Liczbowy, dodatni |
3 ( : 1) |
|
Szerokość skarpy wewnętrznej |
Szerokość skarpy wewnętrznej |
Liczbowy, dodatni |
1.2 m 4.0 stopy |
|
Głębokość zlewiska |
Głębokość spodu zlewiska, od spodu do połączenia skarpy wewnętrznej |
Liczbowy, dodatni |
0.0 |
|
Nachylenie zlewiska |
Nachylenie boków zlewiska |
Liczbowy, dodatni |
4 ( : 1) |
|
Szerokość zlewiska |
Szerokość zlewiska |
Liczbowy, dodatni |
1.8 m 6.0 stóp |
|
Szerokość tarasu |
Szerokość tarasu używanego w warunkach nasypu |
Liczbowy, dodatni |
1.8 m 6.0 stóp |
|
Nachylenie wykopu |
Nachylenie połączenia rzutowania w warunku wykopu |
Liczbowy, dodatni |
3 ( : 1) |
|
Nachylenie nasypu |
Nachylenie połączenia rzutowania w warunku nasypu |
Liczbowy, dodatni |
3 ( : 1) |
|
Opcja zaokrąglenia |
Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu |
Ciąg |
Brak |
|
Zaokrąglanie według |
Określa, który parametr ma być używany do zaokrąglania |
Ciąg |
Długość |
|
Parametr zaokrąglania |
Określa wartość długości lub promienia |
Liczbowy, dodatni |
1500 stóp |
|
Mozaikowanie zaokrąglenia |
Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń). |
Liczbowy, dodatni |
6 |
|
Umieść materiał wyłożenia |
Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. |
Ciąg |
Brak |
|
Limit nachylenia 1 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
1 : 1 |
|
Grubość materiału 1 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
12 cali |
|
Nazwa materiału 1 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 2 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
2 : 1 |
|
Grubość materiału 2 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
6 cali |
|
Nazwa materiału 2 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 3 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
4 : 1 |
|
Grubość materiału 3 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
4 cali |
|
Nazwa materiału 3 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Rzędna zlewiska |
Może posłużyć do zastąpienia stałej wartości Głębokość basenu i do połączenia rzędnej zlewiska z profilem (lub innym typem obiektu). Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
Brak.
Zachowanie
Za pomocą podzespołu tworzone są połączenia skarpy wewnętrznej zlewiska i wyjścia zlewiska do punktu kontrolnego zlewiska. Jeśli dany jest profil, szerokość skarpy wewnętrznej zmienia się, aby zachować profil zlewiska, podczas gdy głębokość zlewiska pozostaje stała. Jeśli punkt kontrolny zlewiska znajduje się w wykopie, przecięcie rzutowania obliczane jest na powierzchni docelowej przy danej skarpie wykopu. Jeśli znajduje się on w nasypie, dodawane jest połączenie góry tarasu i przecięcie rzutowania obliczane jest na powierzchni docelowej przy danym nachyleniu nasypu. Połączenie rzutowania nie jest wstawiane, gdy parametr Pomiń połączenie rzutowania ustawiony jest jako Prawda. Jeśli połączenie góry tarasu przecina powierzchnię docelową, sekcja jest zakańczana przy przecięciu.
Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
W trybie układu skarpa wewnętrzna oraz stoki boczne i spód basenu rysowane są przez ten podzespół na podstawie danych parametrów wejściowych. Połączenia warunku wykopu i nasypu rysowane są liniami kreskowanymi, z przedłużonymi na zewnątrz połączeniami rzutowania na szerokość 3 metrów (10 stóp), przy danych nachyleniach. Na końcach połączeń rzutowania znajdują się groty strzałek skierowane na zewnątrz.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P3 |
Rów_We |
Wewnętrzny spód zlewiska |
|
P4 |
Rów_Ze |
Zewnętrzny spód zlewiska |
|
P5 |
Zawias Zawias_Odcięta |
Punkt zawiasu w warunku wykopu |
|
P6 |
Zawias Zawias_Rzędna |
Punkt zawiasu w warunku nasypu |
|
P7 |
Rzutowanie Rzutowanie_Wykop lub Rzutowanie_Nasyp |
Punkt rzutowania i punkt rzutowania w warunku wykopu lub nasypu |
|
Wszystkie połączenia |
Góra Rzędna odniesienia |
|
|
L6 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop |
Połączenie rzutowania sekcji wykopu |
|
L6 |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp |
Połączenie rzutowania sekcji nasypu |

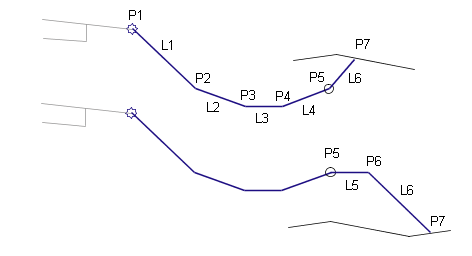

Schemat kodowania
