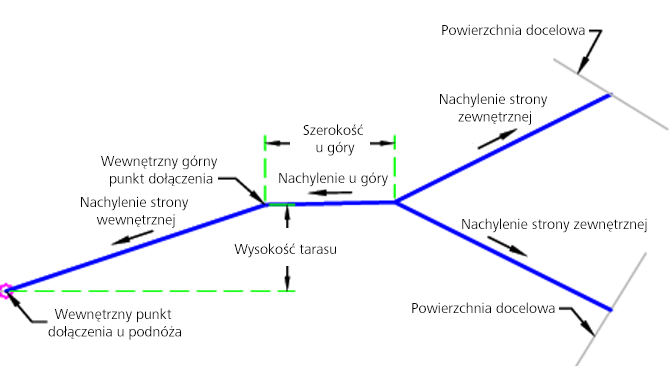

Za pomocą podzespołu Berm wstawiane są połączenia tworzące taras. Taras można utworzyć z wewnętrznego podnóża lub szczytu tarasu. Następnie taras jest rzutowany na powierzchnię.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznym podnóżu lub szczycie tarasu. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół. | Lewy/prawy | Prawy |
| Dołącz punkt | Punkt dołączenia, od którego będzie tworzony taras. | Wewnętrzne podnóże/Wewnętrzny szczyt | Wewnętrzne podnóże |
| Wysokość tarasu | Wysokość tarasu mierzona od punktu dołączenia. | Liczbowy |
4 stopy 1,2 m |
| Nachylenie strony zewnętrznej | Nachylenie tarasu po stronie zewnętrznej. | Liczbowy | -2 ( : 1) |
| Nachylenie strony wewnętrznej | Nachylenie tarasu po stronie wewnętrznej. | Liczbowy | 3 ( : 1) |
| Nachylenie szczytu | Nachylenie szczytu tarasu. | Liczbowy | 2 (%) |
| Szerokość szczytu | Szerokość szczytu tarasu. | Liczbowy, dodatni |
5 stóp 1,5 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Powierzchnia tarasu | Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Początkowe połączenie wewnętrzne tarasu jest tworzone na podstawie wprowadzonej wysokości i nachylenia strony wewnętrznej. Szczyt tarasu jest tworzony przy użyciu wprowadzonych wartości Szerokość szczytu i Nachylenie szczytu. Połączenie rzutowania jest znajdowane przy użyciu parametru Nachylenie strony zewnętrznej.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie tarasu w nasypie z połączeniem o długości 5 stóp (1,5 m).
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Berm_Bottom | Dno tarasu po stronie wewnętrznego podnóża |
| P2 | Berm_Top_Inside, | Szczyt tarasu po stronie wewnętrznej |
| P3 | Berm_Top_Outside | Szczyt tarasu po stronie zewnętrznej |
| P4 | Daylight,Daylight_Cut | Punkt wytyczający skarpy wykopu |
| P5 | Daylight,Daylight_Fill | Punkt wytyczający skarpy nasypu |
| L1–L4 | Berm,Top,Datum | Szczyt i rzędna odniesienia tarasu |
| L3 | Daylight_Fill, Daylight | Połączenie rzutowania sekcji nasypu |
| L3 | Daylight_Cut, Daylight | Połączenie rzutowania sekcji wykopu |

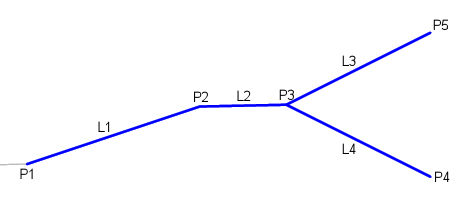

Schemat kodowania
