CurbWallRadius

Podzespół CurbWallRadius jest używany jako standardowa 6" (0,15 m) / 12" (0,30 m) ścianka krawężnika ze zdefiniowanymi przez użytkownika danymi wejściowymi dla wielu szerokości i dla promienia krawężnika.

Dołączenie

Punkt dołączenia znajduje się na początku punktu promienia ścianki krawężnika.

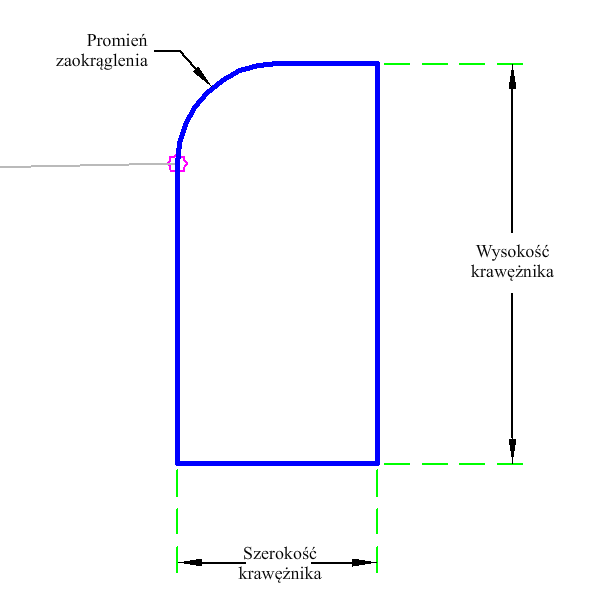

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Strona	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawy
Szerokość krawężnika	Szerokość krawężnika.	Liczbowy, dodatni	0,5 stopy 0,15 m
Wysokość krawężnika	Wysokość krawężnika.	Liczbowy, dodatni	1 stopa 0,30 m
Promień zaokrąglenia	Promień zaokrąglania z przodu krawężnika.	Liczbowy, dodatni	0,5 stopy 0,15 m

Parametry docelowe

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Parametr	Opis	Stan
Stosowany promień	Obliczony promień krawężnika.	Liczbowy, dodatni

Zachowanie

Połączenia krawężnika są wstawiane w oparciu o wymiary parametrów wejściowych. Uzyskanie optymalnych wyników wymaga zastosowania wszystkich wymiarów o wartości dodatniej, niebędącej zerem. Parametry są sprawdzane, aby upewnić się, czy wprowadzony promień daje poprawne wyniki.

W celu zapewnienia matematycznie możliwego rozwiązania podzespół porówna promień zarówno z wprowadzoną szerokością, jak i wysokością. Jeśli wartość szerokości lub wysokości jest mniejsza niż promień, wówczas zostanie użyta połowa mniejszej wartości szerokości lub wysokości.

Za pomocą podzespołu tworzony jest kształt prostego krawężnika z promieniem, z punktem dołączenia na dolnymi promieniu krawężnika.

Działanie w trybie układu

W trybie układu podzespół wyświetla komponent krawężnika w oparciu o podane parametry wejściowe.

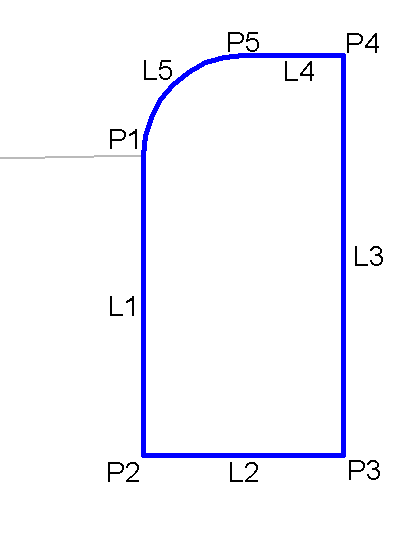

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Dołączenie	Punkt dołączenia krawężnika
P2	Face_Curb, Datum	Czoło krawężnika
P3	Rzędna odniesienia
P4	Back_Curb	Tył krawężnika
P5	Góra
L1	Krawężnik, Rzędna odniesienia	Krawężnik poniżej punktu dołączenia
L2	Rzędna odniesienia
L3	CurbBack	Tył krawężnika
L4 – L5	Góra
S1	Krawężnik
