Rzutowanie Do Odsunięcia

Za pomocą tego podzespołu wstawiane jest połączenie rzutowania od punktu dołączenia do danego odsunięcia od linii bazowej.

Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi połączenia rzutowania.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach.

Parametr

Opis

Rodzaj

Wartość domyślna

Odsunięcie rzutowania od linii bazowej

Dodatnie lub ujemne odsunięcie punktu rzutowania od linii bazowej. Dodatnia wartość dla tego parametru spowoduje wstawienie tego podzespołu po prawej stronie korytarza lub sterującej linii bazowej. Wartość ujemna spowoduje wstawienie go po lewej stronie. Więcej informacji na ten temat znajduje się w sekcji „Wstawianie podzespołów po prawej i lewej stronie korytarza” w rozdziale Korytarze Pomocy podręcznika użytkownika programu Autodesk Civil 3D.

Liczbowy

3.0 m

10.0 stóp

Opcja zaokrąglenia

Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu

Ciąg

Brak

Zaokrąglanie według

Określa, który parametr ma być używany do zaokrąglania

Ciąg

Długość

Parametr zaokrąglania

Określa wartość długości lub promienia

Liczbowy, dodatni

1500 stóp

Mozaikowanie zaokrąglenia

Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń).

Liczbowy, dodatni

6

Umieść materiał wyłożenia

Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak.

Ciąg

Brak

Limit nachylenia 1

Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.

Nachylenie (proporcja)

1 : 1

Grubość materiału 1

Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.

Liczbowy, dodatni

12 cali

Nazwa materiału 1

Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy

Ciąg

Narzut kamienny

Limit nachylenia 2

Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.

Nachylenie (proporcja)

2 : 1

Grubość materiału 2

Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.

Liczbowy, dodatni

6 cali

Nazwa materiału 2

Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy

Ciąg

Narzut kamienny

Limit nachylenia 3

Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.

Nachylenie (proporcja)

4 : 1

Grubość materiału 3

Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.

Liczbowy, dodatni

4 cali

Nazwa materiału 3

Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy

Ciąg

Zasiana trawa

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr

Opis

Stan

Odsunięcie rzutowania

Może posłużyć do zastąpienia stałej wartości parametru Odsunięcie rzutowania i do połączenia odsunięcia rzutowania z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.

Opcja

Powierzchnia rzutowania

Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.

Wymagany

Parametry wyjściowe

Parametr

Opis

Rodzaj

Odsunięcie rzutowania

Odsunięcie punktu rzutowania

Liczbowy

Rzędna rzutowania

Rzędna punktu rzutowania

Liczbowy

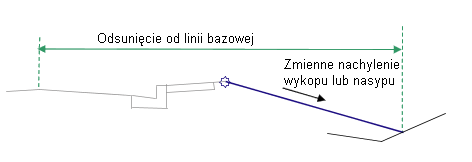

Zachowanie

Połączenie rzutowania wstawiane jest od punktu dołączenia do powierzchni przy danym odsunięciu.

Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.

Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.

Uwaga:

W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.

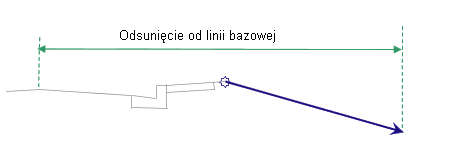

Działanie w trybie układu

W trybie układu wyświetlane jest przez ten podzespół połączenie rozciągające się na zewnątrz, przy nachyleniu -4 : 1 do określonego odsunięcia. Połączenie rzutowania zakończone jest grotem strzałki skierowanej na zewnątrz.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1

Zawias

Zawias_Odcięta lub

Zawias_Rzędna

Punkt zawiasu. Parametr Zawias_Odcięta używany jest, gdy połączenie rzutowania ma nachylenie wznoszące, a parametr Zawias_Rzędna, gdy ma ono nachylenie opadające.

P2

Rzutowanie

Rzutowanie_Wykop lub

Rzutowanie_Nasyp

Punkt rzutowania

L1

Góra

Rzędna odniesienia

Rzutowanie

Rzutowanie_Wykop

Połączenie rzutowania sekcji wykopu

L1

Góra

Rzędna odniesienia

Rzutowanie

Rzutowanie_Nasyp

Połączenie rzutowania sekcji nasypu

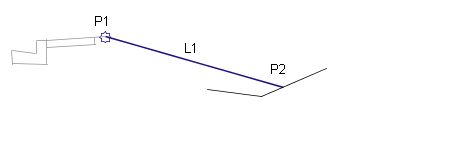

Schemat kodowania
