Podstawowy Pas Ruchu

Za pomocą tego podzespołu tworzony jest prosty pas ruchu.

Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi pasa ruchu na nachyleniu końcowym.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Szerokość	Szerokość pasa ruchu	Liczbowy, dodatni	3.6 m 12.0 stóp
Głębokość	Głębokość od nachylenia końcowego do dolnej warstwy nośnej	Liczbowy, dodatni	0.2 m 0.67 stopy
Nachylenie %	Nachylenie pasa (w %)	liczbowy	-2%

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Parametr	Opis	Rodzaj
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy
Szerokość	Szerokość pasa ruchu	Liczbowy, dodatni
Głębokość	Głębokość od nachylenia końcowego do dolnej warstwy nośnej	Liczbowy, dodatni
Nachylenie %	Nachylenie pasa (w %)	liczbowy

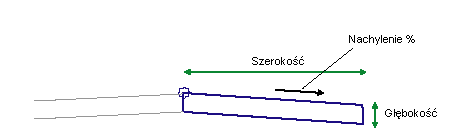

Zachowanie

Za pomocą podzespołu tworzone jest nachylenie końcowe i powierzchnia dolnej warstwy nośnej zamknięta obustronnie pionowymi połączeniami. Na zewnątrz punktu dołączenia wstawiony jest pas o danej szerokości, głębokości i nachyleniu.

Działanie w trybie układu

W trybie układu ten podzespół powoduje rysowanie pasa na podstawie parametrów wejściowych.

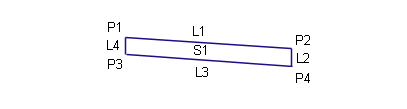

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P1	Crown	Korona drogi na nachyleniu końcowym
P2	ETW	Krawędź jezdni na nachyleniu końcowym
P3	Korona_DolnaWarstwaNośna	Korona drogi na dolnej warstwie nośnej.
P4	KJ_DolnaWarstwaNośna	Krawędź jezdni na dolnej warstwie nośnej.
L1	Top, Pave	Utwardzone nachylenie końcowe
L3	Rzędna odniesienia, Dolna warstwa nośna	Dolna warstwa nośna
S1	Pave1
