StructuralSteelPlateVehicularUndercrossing

Za pomocą podzespołu StructuralSteelPlateVehicularUndercrossing wstawiane są połączenia i kształty tworzące przejazd dołem dla pojazdów z konstrukcyjnych płyt stalowych na podstawie planu standardowego Caltrans Standard Plan B15-1 i Contech Construction Products, Inc.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego i wymaganiami firmy Contech Construction Products.

Dołączenie

Punkt dołączenia znajduje się na spodzie podzespołu StructuralSteelPlateVehicularUndercrossing.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Wielkość	Wymiary rozpiętości i wysokości	R12'2''xW11'0''/R12'11''xW11'3''/R13'2"x11'11"/R13'10''xW12'3''/R14'1''xW12'10''/R14'6''xW13'6''/R14'10''xW14'0''/R15'6''xW14'4''/R15'9''xW15'1''/R16'4''xW15'5''/R16'5''xW16'1''/R16'9''xW16'3''/R17'3''xW17'0''/R18'4''xW16'11''/R19'2''xW17'2''/R19'6''xW17'7''	R19'6''xW17'7''

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Opcja

Przypisania logiczne czasu wykonania

Wymiary przejazdu dołem dla pojazdów z konstrukcyjnych płyt stalowych są ustawiane na podstawie parametru wejściowego wybranego przez użytkownika.

Parametry wyjściowe

Brak.

Zachowanie

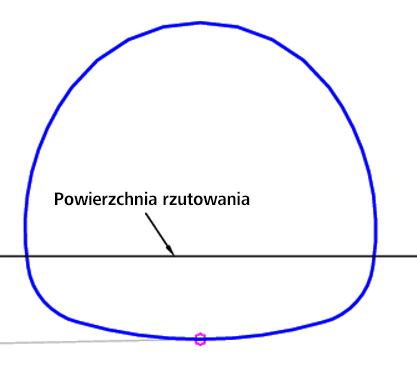

Początkowy punkt ustawiany jest w punkcie dołączenia. Jeżeli powierzchnia rzutowania znajduje się poniżej dołu płyty lub powyżej wymiaru wysokości, tworzona jest cała płyta stalowa. Jeżeli powierzchnia rzutowania jest wewnątrz płyt stalowych, płyta stalowa jest tworzona częściowo. Kąt każdej płyty jest dzielony na 10 części składających się z 10% kąta płyty. Części są następnie testowane aż do wystąpienia rzutowania w części i nie następuje dalsze przetwarzanie części.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia rysowanie przejazdu dołem dla pojazdów z konstrukcyjnych płyt stalowych.

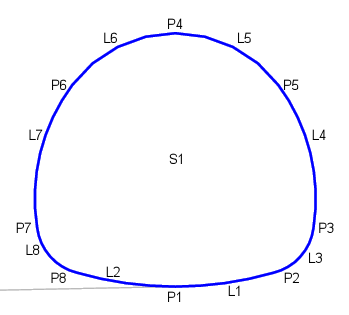

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	Bottom
P4	Top
L1–L3, L8	Plate_Bottom	Dół płyty
L4 – L7	Plate_Top	Płyta górna
S1	Opening	Otwarty obszar wewnątrz płyt stalowych
