Podzespół PipeTrenchMultipleLayers2 ma pojedynczą rurę w wykopie, warstwę materiału otaczającą rurę i dodatkową warstwę materiału powyżej zabezpieczenia przekroju rury.
Ten podzespół umożliwia obliczanie objętości w oparciu o bazę podsypki, strefę rury i zasypkę ziarnistą. Rura jest otoczona warstwą materiału bezpośrednio nad podsypką. Środek rury stanowi profil projektu. Głębokość warstwy znajdującej się najwyżej wykopu zmieni się, a inne warstwy wykopu rury mają stałe głębokości. Wszystkie głębokości, średnice, szerokości zmieniają w zależności od wykopu. Głębokość wykopu może różnić się wzdłuż linii trasowania, ponieważ jest ona mierzona od spodu wykopu do powierzchni docelowej.
Zamocowanie
Domyślnie punkt zamocowania znajduje się w środku rury.

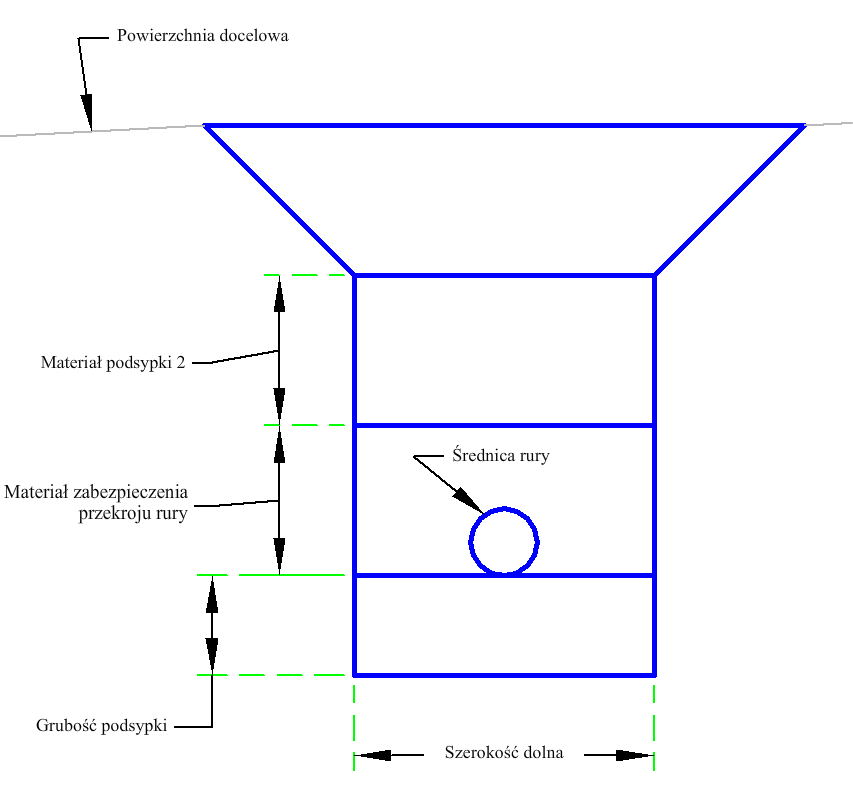

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Szerokość dolna | Określa szerokość wykopu rury. | Liczbowy, dodatni |
3 stopy 1 m |
| Pokrycie rury | Pokrycie rury. | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Średnica rury | Średnica rury. | Liczbowy, dodatni |
0,667 stopy 0.2 m |
| Grubość podsypki | Głębokość podsypki rury pod dół rury. | Liczbowy, dodatni |
0.75 stopy 0.2 m |
| Głębokość materiału zabezpieczenia przekroju rury | Głębokość podłoża rury nad dołem rury. | Liczbowy, dodatni |
1.5 stopy 0.45 m |
| Nachylenie powierzchni | X: 1 nachylenie boków skarpy wykopu. | Liczbowy, dodatni |
1 (: 1) |
| Głębokość górnego materiału | Głębokość podłoża nad podłożem rury. | Liczbowy, dodatni |
3 stopy 1 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Powierzchnia rzutowania | Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Wymagany |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Rzędna wysokości dna wykopu jest obliczana jako rzędna linii nachylenia profilu pomniejszona o połowę średnicy rury i głębokości podsypki. Połączenie spodu wykopu poziomego umieszczane jest symetrycznie względem odsunięcia punktu dołączenia na tej rzędnej wysokości. Głębokość materiału ochronnego rury jest stosowana po to, aby zapewnić materiał wokół rury. Nad materiałem ochronnym rury znajduje się Materiał 2, który zapewnia materiał powyżej rury. Skarpy boczne są przedłużane w górę do istniejącej powierzchni. Nad spodem wykopu, zgodnie z daną głębokością, umieszczane jest poziome połączenie podłoża.
Działanie w trybie układu
W trybie układu ten podzespół rysuje wykop.

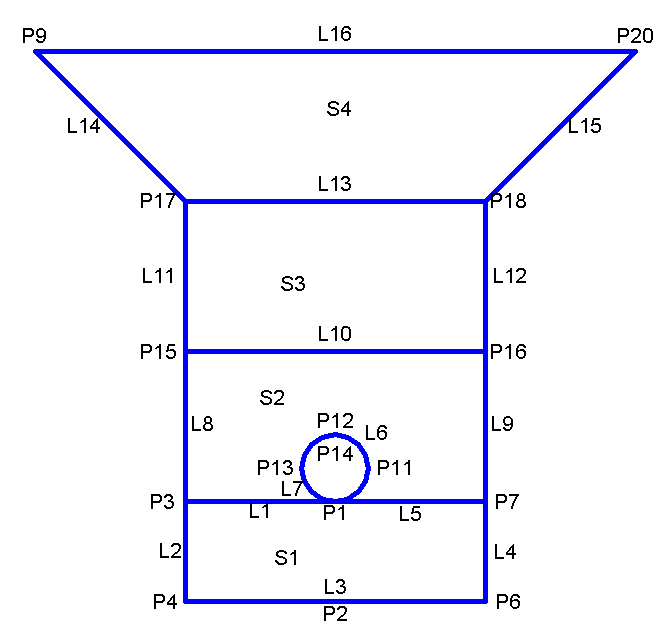

Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | PipeBottom | Spód rury |
| P2 | Rzędna odniesienia, BeddingBottomCenter | Środek spodu podłoża |
| P3 | PipeBackfillBottom_In | Wewnętrzny dół zasypki rury |
| P4 | PipeBeddingBottom_In | Wewnętrzny dół podłoża rury |
| P6 | Rzędna odniesienia, PipeBeddingBottom_Out | Zewnętrzny dół podłoża rury |
| P7 | PipeBackfillBottom_Out | Zewnętrzny dół zasypki rury |
| P11, P13 | Rura | |
| P12 | PipeTop | Góra rury |
| P14 | PipeCenter | Środek rury |
| P15 | BottomMaterial2_In | Wewnętrzny Materiał 2 dół |
| P16 | BottomMaterial2_Out | Zewnętrzny Materiał 2 dół |
| P17 | BottomMaterial1_In | Wewnętrzny Materiał 1 dół |
| P18 | BottomMaterial1_Out | Zewnętrzny Materiał 1 dół |
| P19 | Góra, TrenchInner | Wewnętrzna średnica wykopu |
| P20 | Góra, TrenchOuter | Zewnętrzna średnica wykopu |
| L1 | PipeBackfillBottom | Dół zasypki rury |
| L2,L4 | PipeBedding | Podłoże rury |
| L3 | Rzędna odniesienia, PipeBeddingBottom | Dół podłoża |
| L5 | PipeBackfillBottom | Dół zasypki |
| L6 – L7 | Rura | |
| L8 | PipeBackfillMaterial_In | Wewnętrzny materiał zasypki rury |
| L9 | PipeBackfillMaterial_Out | Zewnętrzny materiał zasypki rury |
| L10 | BottomMaterial2 | Dół Materiału 2 |
| L11 | TrenchMaterial2_In | Wewnętrzny Materiał 2 wykopu |
| L12 | TrenchMaterial2_Out | Zewnętrzny Materiał 2 wykopu |
| L13 | BottomMaterial1 | Dół Materiał 1 |
| L14 | TrenchSlopeMaterial1_In | Skarpa wewnętrzna wykopu Materiał 1 |
| L15 | TrenchSlopeMaterial2_Out | Skarpa zewnętrzna wykopu Materiał 1 |
| L16 | Góra, TrenchWidth | Szerokość wykopu |
| S1 | PipeBedding | Podłoże rury |
| S2 | PipeBackfillMaterial | Materiał zasypki rury |
| S3 | TrenchMaterial2 | Materiał 2 wykopu |
| S4 | TrenchMaterial1 | Materiał 1 wykopu |
