Rzutowanie Wewnątrz PD

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi pierwszego połączenia. Ten podzespół jest zazwyczaj dołączany do krawędzi pobocza.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Odsunięcie PD od linii bazowej	Dodatnie lub ujemne odsunięcie granicy pasa drogi od linii bazowej.	Liczbowy	3.0 m 10.0 stóp
Typowa skarpa nasypu	Normalnie używana skarpa nasypu	Liczbowy, dodatni	4 (:1)
Skarpa maksymalna nasypu	Skarpa nasypu używana, jeśli rzutowanie znajduje się poza granicą pasa drogowego	Liczbowy, dodatni	2 (:1)
Typowa skarpa wykopu	Normalnie używana skarpa wykopu	Liczbowy, dodatni	4 (:1)
Skarpa maksymalna wykopu	Skarpa wykopu używana, jeśli rzutowanie znajduje się poza granicą pasa drogowego	Liczbowy, dodatni	2 (:1)
Utrzymaj skarpę	Określa postępowanie w przypadku, gdy skarpa wykracza poza odsunięcie PD. Dostępne opcje to: Utrzymuj skarpę maksymalną, Nadpisz skarpę maksymalną.	Lista	Utrzymuj skarpę maksymalną
Opcja zaokrąglenia	Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu	Lista opcji: Brak, Kołowy, Paraboliczny	Brak
Zaokrąglanie według	Określa parametr, który ma być używany do zaokrąglania	Lista opcji: Długość, Promień	Długość
Parametr zaokrąglania	Określa wartość długości promienia	Liczbowy, dodatni	0.5 m
Mozaikowanie zaokrąglenia	Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maks. 10 połączeń).	Liczbowy, dodatni, liczba całkowita	6
Umieść materiał wyłożenia	Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Dostępne opcje to: Brak i Wszystkie połączenia.	Ciąg	Brak
Limit nachylenia 1	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	1 : 1
Grubość materiału 1	Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.	Liczbowy, dodatni	12 cali
Nazwa materiału 1	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Narzut kamienny
Limit nachylenia 2	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	2 : 1
Grubość materiału 2	Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.	Liczbowy, dodatni	6 cali
Nazwa materiału 2	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Narzut kamienny
Limit nachylenia 3	Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane.	Nachylenie (proporcja)	4 : 1
Grubość materiału 3	Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia.	Liczbowy, dodatni	4 cali
Nazwa materiału 3	Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy	Ciąg	Zasiana trawa

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Typ	Stan
Odsunięcie PD	Może posłużyć do zastąpienia stałej wartości parametru Odsunięcia PD i do połączenia odsunięcia PD z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Parametr	Opis	Rodzaj	Wartość domyślna
Odsunięcie rzutowania	Odsunięcie punktu rzutowania	Liczbowy	Odsunięcie rzutowania
Rzędna rzutowania	Rzędna punktu rzutowania	Liczbowy	Rzędna rzutowania

Zachowanie

Ten podzespół jest wstawiany po lewej stronie w punkcie dołączenia, jeśli dla odsunięcia PD podano wartość ujemną lub jeśli dla Linii trasowania odsunięcia PD podano położenie po lewej stronie kontrolnej linii bazowej. Wartość dodatnia odsunięcia PD powoduje wstawienie rzutowania po prawej stronie. Wartość ujemna powoduje wstawienie rzutowania po lewej stronie.

Istnieją 3 logiczne przypadki dla tego podzespołu; zostały one przedstawione na ilustracjach.

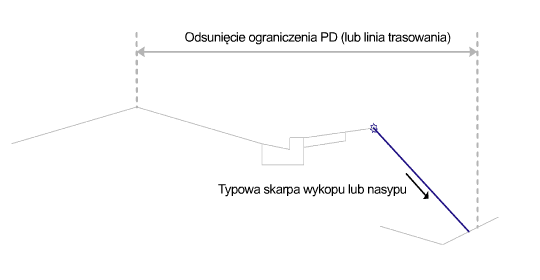

Poniższa ilustracja przedstawia przypadek 1.

Typowe nachylenie rzutowania pozwala, aby punkt uchwytu znalazł się w obrębie ograniczania odsunięcia określonego za pomocą wartości liczbowej lub położenia linii trasowania.

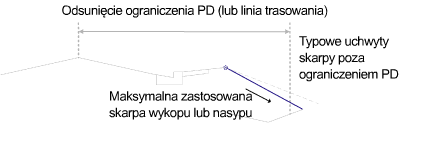

Poniższa ilustracja przedstawia przypadek 2.

Typowe nachylenie rzutowania wymusza, aby punkt uchwytu znalazł się poza ograniczeniem odsunięcia określonym za pomocą wartości liczbowej lub położenia linii trasowania. Jeśli dla parametru wejściowego Utrzymuj skarpę wybrano pozycję Utrzymuj skarpę maksymalną, nachylenie wzrasta do wartości maksymalnej. W tym punkcie zostaje utrzymane maksymalne nachylenie i punkt uchwytu znajdzie się poza ograniczeniem PD.

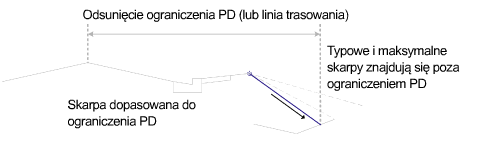

Poniższa ilustracja przedstawia przypadek 3.

Typowe nachylenie rzutowania wymusza, aby punkt uchwytu znalazł się poza ograniczeniem odsunięcia określonym za pomocą wartości liczbowej lub położenia linii trasowania. Jeśli dla parametru wejściowego Utrzymuj skarpę wybrano pozycję Nadpisz skarpę maksymalną, ograniczenia nachylenia są ignorowane, a punkt uchwytu jest umieszczony w położeniu odsunięcia PD.

Tak jak w przypadku wszystkich podzespołów rzutowania, zaokrąglenie i kontrole wyłożenia materiału są dostępne z tym podzespołem.

Uwaga:

W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.

Działanie w trybie układu

W trybie układu ten podzespół wyświetli wszystkie połączenia i wykorzysta typowe wartości nachylenia określone dla parametrów wejściowych.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P1	Zawias, Zawias_Odcięta lub Zawias_Rzędna	Punkt zawiasu. Parametr Zawias_Odcięta używany jest, gdy połączenie rzutowania ma nachylenie wznoszące, a parametr Zawias_Rzędna, gdy ma ono nachylenie opadające.
P2	Rzutowanie, Rzutowanie_Wykop lub Rzutowanie_Nasyp	Punkt rzutowania
L1	Góra, Rzędna odniesienia, Rzutowanie, Rzutowanie_Wykop, Połączenie_Nachylenia	Połączenie rzutowania sekcji wykopu
L1	Góra, Rzędna odniesienia, Rzutowanie, Rzutowanie_Nasyp, Połączenie_Nachylenia	Połączenie rzutowania sekcji nasypu
