Dam

Za pomocą podzespołu Dam wstawiane są połączenia tworzące reprezentację tamy. Dostępny jest profil postępu w celu dopasowania geometrii tamy i odzwierciedlenia postępu.

Dołączenie

Punkt dołączenia znajduje się na środku tamy.

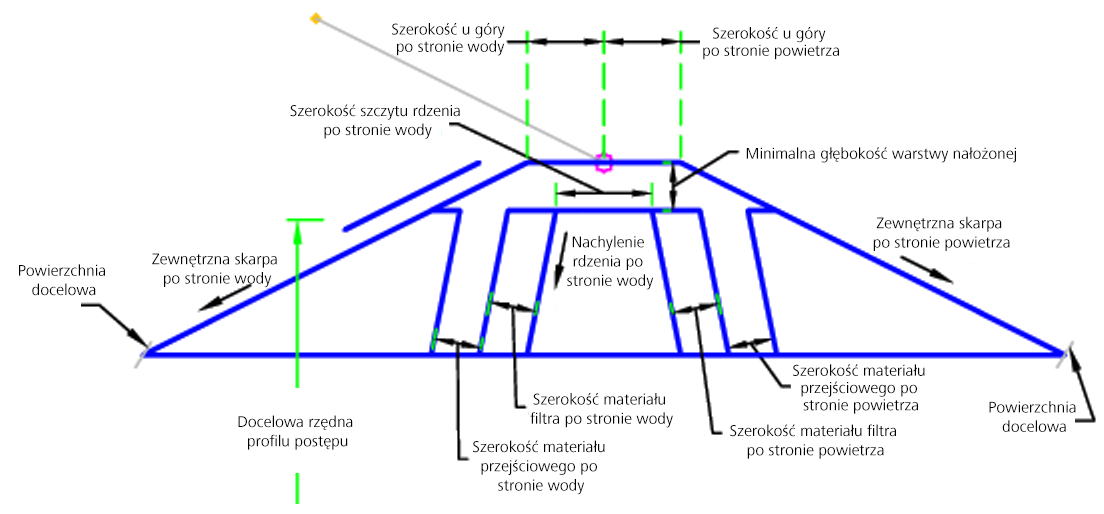

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Zewnętrzna skarpa po stronie wody	Zewnętrzna skarpa tamy skierowana w stronę wody retencyjnej	Nachylenie	2 ( : 1)
Zewnętrzna skarpa po stronie powietrza	Zewnętrzna skarpa skierowana w stronę od wody retencyjnej	Nachylenie	2 ( : 1)
Nachylenie rdzenia po stronie wody	Nachylenie rdzenia tamy skierowanego w stronę wody retencyjnej	Nachylenie	0.2 ( : 1)
Nachylenie rdzenia po stronie powietrza	Nachylenie rdzenia tamy skierowane w stronę od wody retencyjnej	Nachylenie	0.2 ( : 1)
Grubość szczytu rdzenia	Grubość rdzenia na szczycie tamy	Liczbowy, dodatni	1.5 stopy 0.45 m
Szerokość szczytu rdzenia po stronie wody	Szerokość mierzona od punktu kontrolnego do boku skierowanego w stronę wody	Liczbowy	2 stopy 0,6 m
Szerokość szczytu rdzenia po stronie powietrza	Szerokość mierzona od punktu kontrolnego do boku skierowanego w stronę powietrza	Liczbowy	4 stopy 1,2 m
Szerokość materiału przejściowego po stronie powietrza	Szerokość materiału przejściowego między nasypem skalnym a rdzeniem skierowanego w kierunku od wody retencyjnej	Liczbowy, dodatni	2 stopy 1,2 m
Szerokość materiału przejściowego po stronie wody	Szerokość materiału przejściowego między nasypem skalnym a rdzeniem skierowanego w kierunku wody retencyjnej	Liczbowy, dodatni	2 stopy 1,2 m
Szerokość materiału filtra po stronie wody	Szerokość materiału filtra skierowanego w stronę wody retencyjnej	Liczbowy, dodatni	2 stopy 1,2 m
Szerokość materiału filtra po stronie powietrza	Szerokość materiału filtra skierowanego w stronę od wody retencyjnej	Liczbowy, dodatni	2 stopy 1,2 m
Odsunięcie materiału przekładki	Odległość, na jaką przekładka powinna być odsunięta od nachylenia końcowego, aby była widoczna w przekrojach	Liczbowy, dodatni	0,25 stopy 0.1 m
Szerokość u góry po stronie wody	Szerokość szczytu tamy mierzona od punktu odniesienia do zbiornika retencyjnego wody	Liczbowy, dodatni	7,5 stopy 2,2 m
Szerokość u góry po stronie powietrza	Szerokość szczytu tamy mierzona od punktu odniesienia po stronie przeciwnej do zbiornika retencyjnego wody	Liczbowy, dodatni	7,5 stopy 2,2 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania tamy	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Wymagany
Profil postępu	Może służyć do pokazania postępu tamy na podstawie rzędnej docelowej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt ustawiany jest w punkcie dołączenia. Tworzone są zewnętrzne połączenia rzutowania. Wewnętrzna konstrukcja tamy jest tworzona na podstawie parametrów wejściowych. Dolna powierzchnia tamy jest oparta na Powierzchni rzutowania tamy.

Jeżeli dostępny jest profil postępu, kształty są obliczane na podstawie rzędnej postępu. Rzędna jest stosowana do poziomej powierzchni.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia wyświetlenie tamy na podstawie podanych parametrów wejściowych z wysokością 20 stóp (6 m).

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	TopCenter	Środek szczytu tamy
P2	TopRight	Prawa strona szczytu tamy
P3–P12	Tama	Tama
P13	TopLeft	Lewa strona szczytu tamy
L4–L10	Datum
S1	Rockfill
S2	TransitionMaterial
S3, S5	FilterMaterial
S4	Core
S6	Rockfill

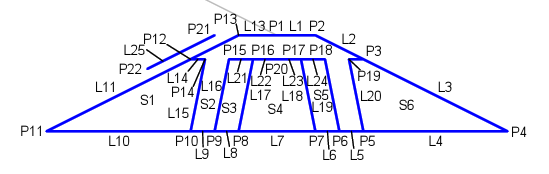

Schemat kodowania
