Podzespół stanowi uogólnione rozwiązanie zamknięcia sekcji od zewnętrznej krawędzi jezdni do punktu przecięcia wykopu lub nasypu.
Udostępnia on opisany poniżej zbiór rozwiązań dla warunków wykopu i nasypu. W oparciu o dostarczone parametry wejściowe podejmowana jest najpierw próba utworzenia sekcji wykopu. Jeśli nie ma takiej możliwości, tworzona jest sekcja nasypu. Końcowe połączenie rzutowania można pominąć, gdy model korytarza musi pozostać w stanie niedokończonym. Przykładem może być połączenie powierzchni profilowania na przyległych działkach, z punktem zawiasu na niedokończonej jezdni.
Można również określić opcjonalne wyłożenie materiałem dla rzutowań i innych połączeń (Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu i Brak).
Dołączenie
Podzespół Rzutowanie Ogólne dołączany jest zazwyczaj do podzespołu znajdującego się przy zewnętrznej krawędzi jezdni, takiego jak krawędź pobocza, tył chodnika lub tył krawężnika. Punkt dołączenia znajduje się na wewnętrznej krawędzi pierwszego połączenia wykopu lub nasypu albo połączenia poszerzenia poręczy ochronnej.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy/prawy |
Prawy |
|
Uwzględnij połączenie rzutowania Pomiń połączenie rzutowania |
Powoduje włączenie lub pomijanie połączenia rzutowania. |
Włącz/Pomiń |
Włącz |
|
Punkt kontrolny wykopu |
Numer połączenia wykopu, którego zewnętrzny koniec jest punktem kontrolnym określającym, czy sekcja znajduje się w stanie wykopu czy nasypu. |
Liczbowy, dodatni, liczba całkowita |
3 |
|
Szerokość wykopu 1 |
Szerokość połączenia wykopu 1 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 1 |
Nachylenie połączenia wykopu 1 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 2 |
Szerokość połączenia wykopu 2 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 2 |
Nachylenie połączenia wykopu 2 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 3 |
Szerokość połączenia wykopu 3 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 3 |
Nachylenie połączenia wykopu 3 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 4 |
Szerokość połączenia wykopu 4 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 4 |
Nachylenie połączenia wykopu 4 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 5 |
Szerokość połączenia wykopu 5 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 5 |
Nachylenie połączenia wykopu 5 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 6 |
Szerokość połączenia wykopu 6 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 6 |
Nachylenie połączenia wykopu 6 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 7 |
Szerokość połączenia wykopu 7 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 7 |
Nachylenie połączenia wykopu 7 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość wykopu 8 |
Szerokość połączenia wykopu 8 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie wykopu 8 |
Nachylenie połączenia wykopu 8 (x : 1) |
Liczbowy |
0.0 |
|
Nachylenie wykopu płaskiego |
Pierwsze, najbardziej płaskie, próbne nachylenie zaczepienia. |
Liczbowy, dodatni |
6 ( : 1) |
|
Maks. wysokość wykopu płaskiego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia wykopu płaskiego |
Liczbowy, dodatni |
1.5 m 5 stóp |
|
Nachylenie wykopu średniego |
Próba utworzenia nachylenia wykopu, jeśli wartość parametru Nachylenie wykopu płaskiego przekracza wartość Maks. wysokość wykopu płaskiego |
Liczbowy, dodatni |
4 ( : 1) |
|
Maks. wysokość wykopu średniego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia wykopu średniego |
Liczbowy, dodatni |
3 m 10 stóp |
|
Nachylenie wykopu stromego |
Nachylenie wykopu tworzone, gdy wartość parametru Nachylenie wykopu średniego przekracza wartość Maks. wysokość wykopu średniego |
Liczbowy, dodatni |
2 ( : 1) |
|
Szerokość nasypu 1 |
Szerokość połączenia nasypu 1 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie nasypu 1 |
Nachylenie połączenia nasypu 1 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość nasypu 2 |
Szerokość połączenia nasypu 2 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie nasypu 2 |
Nachylenie połączenia nasypu 2 (x : 1) |
Liczbowy |
0.0 |
|
Szerokość nasypu 3 |
Szerokość połączenia nasypu 3 |
Liczbowy, dodatni |
0.0 |
|
Nachylenie nasypu 3 |
Nachylenie połączenia nasypu 3 (x : 1) |
Liczbowy |
0.0 |
|
Nachylenie nasypu płaskiego |
Pierwsze, najbardziej płaskie, próbne nachylenie zaczepienia. (x : 1) |
Liczbowy, dodatni |
6 ( : 1) |
|
Maks. wysokość nasypu płaskiego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia nasypu płaskiego |
Liczbowy, dodatni |
1.5 m 5 stóp |
|
Nachylenie nasypu średniego |
Próba utworzenia nachylenia nasypu, jeśli wartość parametru Nachylenie nasypu płaskiego przekracza wartość Maks. wysokość nasypu płaskiego |
Liczbowy, dodatni |
4 ( : 1) |
|
Maks. wysokość nasypu średniego |
Maksymalna dopuszczalna wysokość połączenia zamykającego, które korzysta z wartości nachylenia nasypu średniego |
Liczbowy, dodatni |
3 m 10 stóp |
|
Nachylenie nasypu stromego |
Nachylenie nasypu tworzone, gdy wartość parametru Nachylenie nasypu średniego przekracza wartość Maks. wysokość nasypu średniego |
Liczbowy, dodatni |
2 ( : 1) |
|

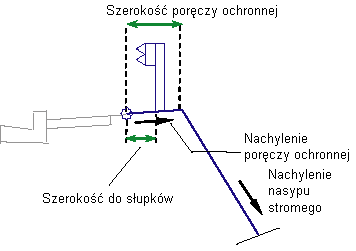

Szerokość poręczy ochronnej |
Szerokość połączenia poszerzenia poręczy ochronnej dla nachyleń nasypów, które korzystają z wartości nachylenia nasypu stromego. Zero, gdy brak poszerzenia poręczy ochronnej. |
Liczbowy, dodatni |
0.6 m 2 stopy |
|
Nachylenie poręczy ochronnej % |
Nachylenie połączenia poszerzenia poręczy ochronnej (w %) |
Liczbowy |
-2 (%) |
|
Uwzględnij poręcz ochronną Pomiń poręcz ochronną |
Włącz: wstawienie połączeń struktury poręczy ochronnej do segmentu poszerzenia poręczy ochronnej. Pomiń: struktura poręczy ochronnej nie zostanie wstawiona. |
Włącz/Pomiń |
Pomiń |
|
Szerokość do słupków |
W przypadku uwzględnienia poręczy ochronnej szerokość od punktu dołączenia do wewnętrznej krawędzi słupków poręczy ochronnej. |
Liczbowy |
0.3 m 1 stopa |
|
Opcja zaokrąglenia |
Określa zaokrąglenie połączenia rzutowania w punkcie uchwytu |
Ciąg |
Brak |
|
Zaokrąglanie według |
Określa, który parametr ma być używany do zaokrąglania |
Ciąg |
Długość |
|
Parametr zaokrąglania |
Określa wartość długości lub promienia |
Liczbowy, dodatni |
1500 stóp |
|
Mozaikowanie zaokrąglenia |
Określa liczbę punktów pośrednich na połączeniach zaokrąglających (maksymalnie 10 połączeń). |
Liczbowy, dodatni |
6 |
|
Umieść materiał wyłożenia |
Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Można wybrać Wszystkie połączenia, Połączenia prześwitu, Tylko połączenia nasypu albo Brak. |
Ciąg |
Brak |
|
Limit nachylenia 1 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
1 : 1 |
|
Grubość materiału 1 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
12 cali |
|
Nazwa materiału 1 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 2 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
2 : 1 |
|
Grubość materiału 2 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
6 cali |
|
Nazwa materiału 2 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Narzut kamienny |
|
Limit nachylenia 3 |
Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. |
Nachylenie (proporcja) |
4 : 1 |
|
Grubość materiału 3 |
Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do połączenia. |
Liczbowy, dodatni |
4 cali |
|
Nazwa materiału 3 |
Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy |
Ciąg |
Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie rzutowania |
Odsunięcie punktu rzutowania |
Liczbowy |
|
Rzędna rzutowania |
Rzędna punktu rzutowania |
Liczbowy |
Zachowanie

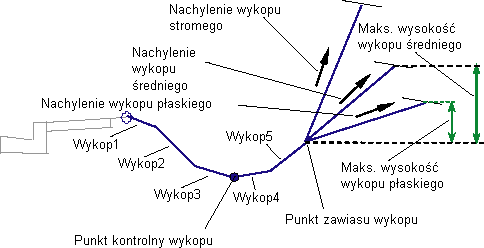

Podzespół przeznaczony jest do dostosowania szerokiego zakresu konfiguracji strefy widoczności, sekcji wykopu i nasypu. Można użyć maksymalnie ośmiu połączeń w sekcjach wykopu od krawędzi jezdni do punktu zawiasu przecięcia wykopu i dowolne z tych połączeń może być wykorzystane jako punkt kontrolny wykopu. Można użyć maksymalnie trzech połączeń nasypu na zewnątrz do punktu zawiasu nasypu oraz wykorzystać specjalne poszerzenie pobocza poręczy ochronnej w warunkach nasypu stromego.
Połączenia wykopu oznaczane są jako: Wykop 1, Wykop 2 ... Wykop 8. Wartość wejściowa Punktu kontrolnego wykopu wskazuje, które połączenie wykopu kończy się w punkcie kontrolnym wykopu. Kroki logiczne tworzone są w następujący sposób:
- Konstruowane są tymczasowo połączenia powierzchni wykopu od Wykopu 1 do połączenia wykopu kończącego się w punkcie kontrolnym.
- Jeśli punkt kontrolny lub dowolna część tymczasowej powierzchni leży poniżej powierzchni docelowej, sekcja kończona jest jako sekcja wykopu. Jeśli cały zestaw tymczasowych połączeń znajduje się ponad powierzchnią docelową, sekcja kończona jest jako sekcja nasypu.
Przykład wykopu umieszczony na schemacie podzespołu pokazuje, w którym miejscu zdefiniowano pięć połączeń Wykopu. Punkt kontrolny wykopu znajduje się na trzecim połączeniu. W przykładzie nasypu przedstawiono dwa zdefiniowane połączenia nasypu.
Podobnie jak pozostałe podzespoły rzutowania, ten podzespół umożliwia opcjonalne dodanie wyłożenia materiałem. Można określić trzy zakresy nachylenia. Materiał typu 1 stosowany jest, gdy nachylenie połączeń nie przekracza pewnej określonej wartości nachylenia. W zakresie od nachylenia 1 do nachylenia 2 obowiązuje drugi typ materiału. Podobnie, jeśli nachylenia połączeń mieszczą się między wartością nachylenia 2 a wartością nachylenia 3, to stosowany jest materiał 3. Jeśli nachylenia połączeń są mniejsze niż limit 3, to nie jest stosowany żaden materiał.
Dodanie wyłożenia materiałem do podzespołu powoduje dodanie połączeń równoległych do połączeń rzutowania o określonej grubości. Ten parametr grubości (np. Grubość materiału 1) mierzy się prostopadle do połączenia.Połączenia na najniższym poziomie mają przypisany kod Odniesienie, a połączenia rzutowania mają przypisany kod Góra. Kształty zawarte w tych materiałach mają przypisany kod tożsamy z nazwą materiału.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Sekcja wykopu:
- Jeśli punkt kontrolny wykopu znajduje się nad powierzchnią docelową, połączenia rysowane są z tyłu punktu kontrolnego aż do momentu odnalezienia przecięcia z tą powierzchnią. W tym punkcie następuje zakończenie sekcji.
- Jeśli punkt kontrolny znajduje się pod powierzchnią docelową, dodawane są kolejno pozostałe połączenia wykopu. Następuje sprawdzenie każdego połączenia, czy przecina ono powierzchnię rzutowania. Jeśli tak, zakończenie sekcji wykopu następuje w punkcie przecięcia i przypisywane są odpowiednie kody rzutowania i zawiasu.
- Aby wykonać zamknięcie na powierzchni docelowej w wypadku wykopu:
- Jeśli parametr Uwzględnij połączenie rzutowania ustawiony jest jako Fałsz, nie jest obliczane żadne przecięcie rzutowania wykopu.
- Przecięcie z powierzchnią rzutowania obliczane jest przy użyciu wartości nachylenia wykopu płaskiego.
- Jeśli wysokość nachylenia wykopu płaskiego przekracza wartość parametru Maks. wysokość wykopu płaskiego, przecięcie z powierzchnią rzutowania obliczane jest ponownie za pomocą wartości nachylenia wykopu średniego.
- Jeśli wysokość nachylenia wykopu średniego przekracza wartość parametru Maks. wysokość wykopu średniego, przecięcie z powierzchnią rzutowania obliczane jest ponownie za pomocą wartości nachylenia wykopu stromego.

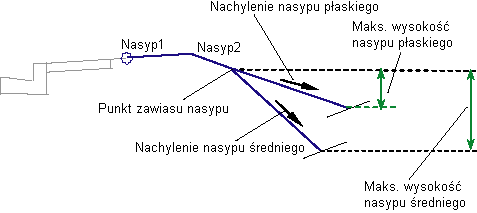

Sekcja nasypu:
- Połączenia nasypu wstawiane są na zewnątrz od punktu dołączenia do punktu zawiasu nasypu, którym jest zewnętrzna krawędź ostatniego, niezerowego połączenia nasypu.
- Jeśli połączenie nasypu przecina powierzchnię rzutowania przed osiągnięciem punktu zawiasu, zakończenie sekcji następuje przy przecięciu i przypisywane są odpowiednie kody punktów zawiasu i rzutowania.
- Aby wykonać zamknięcie na powierzchni docelowej w wypadku nasypu:
- Przecięcie z powierzchnią docelową obliczane jest przy użyciu wartości nachylenia nasypu płaskiego. Jeśli wysokość połączenia przecięcia nie przekracza wartości parametru Maks. wysokość nasypu płaskiego, przy użyciu tego nachylenia dodawane jest połączenie do zespołu. W przeciwnym razie:
- Przecięcie z powierzchnią rzutowania obliczane jest ponownie przy użyciu wartości nachylenia nasypu średniego. Jeśli wysokość połączenia przecięcia nie przekracza wartości parametru Maks. wysokość nasypu średniego, przy użyciu tego nachylenia dodawane jest połączenie do zespołu. W przeciwnym razie:
- Jeśli ustawiona jest niezerowa szerokość poręczy ochronnej, połączenia (Nasyp 1, Nasyp 2 itd.) są usuwane. W punkcie dołączenia dodawane jest połączenie poszerzenia poręczy ochronnej przy użyciu parametrów Szerokość poręczy ochronnej oraz Nachylenie poręczy ochronnej %. Przecięcie z powierzchnią docelową obliczane jest ponownie od zewnętrznej krawędzi połączenia poszerzenia poręczy ochronnej przy użyciu wartości nachylenia nasypu stromego i połączenie dodawane jest do zespołu.
- Jeśli ustawiona jest zerowa szerokość poręczy ochronnej, nachylenie nasypu stromego jest stosowane od punktu zawiasu nasypu.

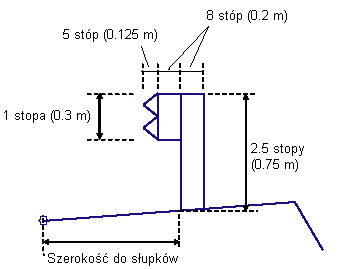

Struktura poręczy ochronnej może być stosowana do sekcji nasypu spełniających kryteria stosowania nachylenia nasypu stromego. Jeśli kryteria te są spełnione, szerokość poręczy ochronnej jest niezerowa i parametr Uwzględnij poręcz ochronną ustawiony jest jako Prawda, przy pikiecie rysowana jest struktura poręczy ochronnej. Na poniższym schemacie pokazano stałe wymiary struktury poręczy ochronnej.

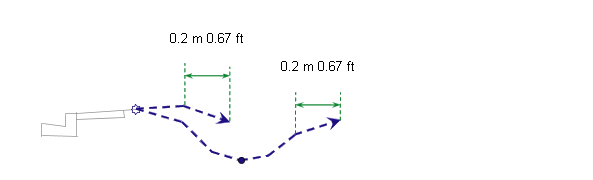

Działanie w trybie układu
W trybie układu rozwiązania nachylenia płaskiego wykopu i nasypu rysowane są liniami kreskowanymi. Połączenie rzutowania przedłużone jest na zewnątrz na odległość 3 metrów (10 stóp) w poziomie i zakończone jest grotem strzałki.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
CP(n+1) |
Rów_Ze |
Punkt kontrolny wykopu na końcu połączenia wykopu n, gdzie n jest numerem połączenia wykopu zawierającego punkt kontrolny wykopu. |
|
CP (1 to n) |
Zawias Zawias_Odcięta |
Punkt zawiasu nachylenia przecięcia wykopu |
|
CP10 |
Rzutowanie Rzutowanie_Wykop |
Punkt wytyczający skarpy wykopu |
|
FP (1 to n) |
Zawias Zawias_Rzędna |
Punkt zawiasu nachylenia przecięcia nasypu |
|
FP5 |
Rzutowanie Rzutowanie_Nasyp |
Punkt wytyczający skarpy nasypu |
|
Wszystkie połączenia |
Góra Rzędna odniesienia |
Wszystkie połączenia wykopu, nasypu i poręczy ochronnej |
|
Punkty poręczy ochronnej |
Brak |
Żadne kody nie są przypisane do struktury poręczy ochronnej (jeśli jest dołączona). |
|
Połączenia poręczy ochronnej |
Poręcz ochronna |
Wszystkie połączenia struktury poręczy ochronnej (jeśli jest dołączona). |
|
Końcowe połączenie rzutowania |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Wykop |
Połączenie rzutowania sekcji wykopu |
|
Końcowe połączenie rzutowania |
Góra Rzędna odniesienia Rzutowanie Rzutowanie_Nasyp |
Połączenie rzutowania sekcji nasypu |

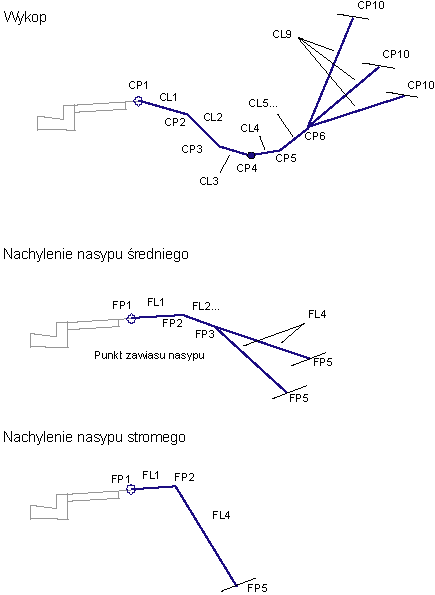

Schemat kodowania
