Za pomocą podzespołu SLOCountyCurbs wstawiane są połączenia i kształty tworzące krawężniki, ścieki i chodniki zgodnie z planem standardowym County of San Luis Obispo Standard Plan.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

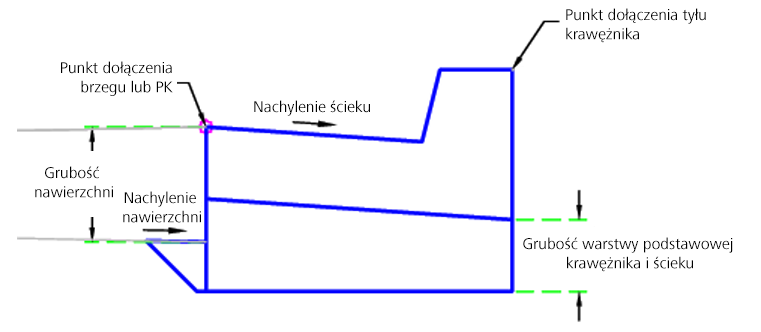

Krawężnik i ściek:

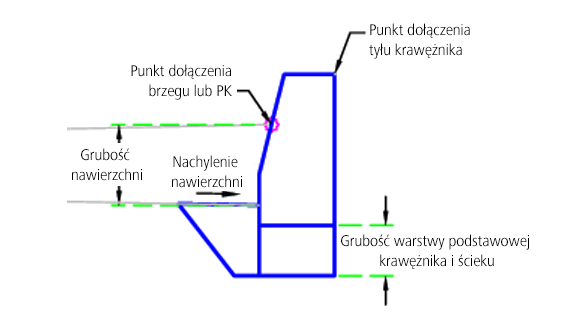

Krawężnik:

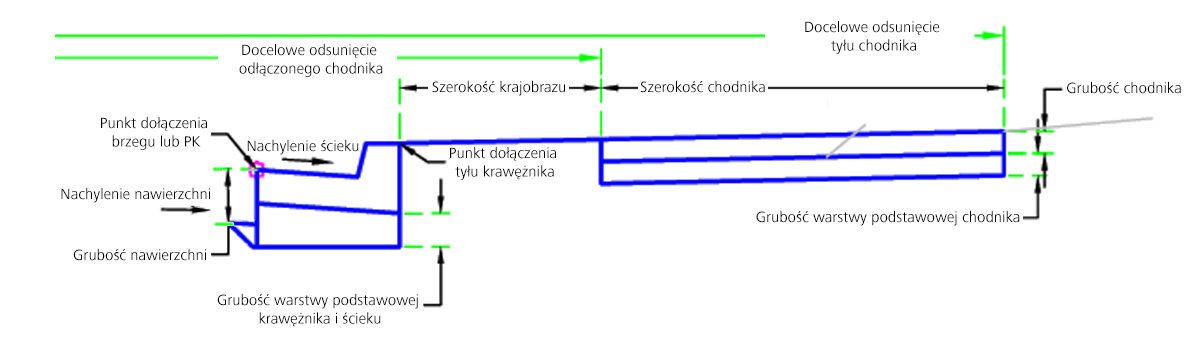

Odłączony chodnik:

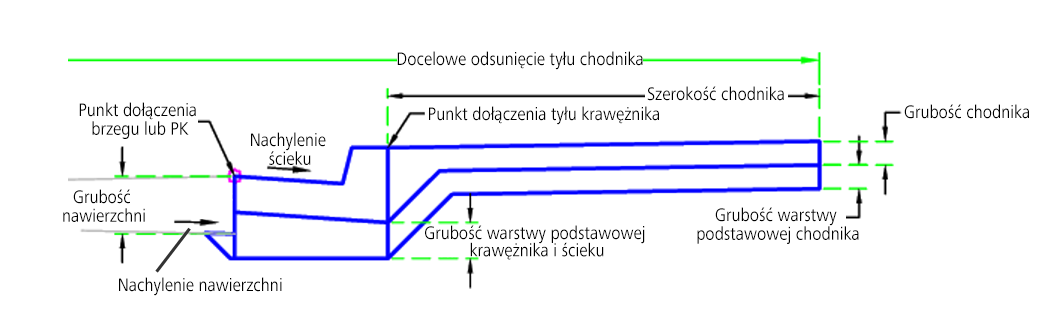

Zintegrowany chodnik:
Dołączenie
Punt dołączenia znajduje się na brzegu (lub PK) oraz z tyłu krawężnika. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Typ krawężnika | Typ krawężnika lub krawężnika i ścieku | Krawężnik 6 cali i ściek 18 cali typu A/Krawężnik 6 cali typu C | Krawężnik 6 cali i ściek 18 cali typu C |
| Punkt dołączenia | Punkt dołączenia dla krawężnika lub krawężnika i ścieku | Brzeg lub PK/Tył krawężnika | Brzeg lub PK |
| Typ chodnika | Jaki typ chodnika jest używany (lub Brak) | Odłączony/Zintegrowany/Brak | Brak |
| Nachylenie ścieku | Nachylenie ścieku, różni się przy łagodnym zjeździe z krawężnika | Liczbowy | 6.90% |
| Grubość warstwy podstawowej krawężnika i ścieku | Grubość warstwy podstawowej pod krawężnikiem i ściekiem | Liczbowy, dodatni |
0,5 stopy 0.15 m |
| Grubość warstwy podstawowej chodnika | Grubość warstwy podstawowej pod chodnikiem | Liczbowy |
0.33 stopy 0.10 m |
| Grubość chodnika | Grubość chodnika | Liczbowy |
0.33 stopy 0.10 m |
| Szerokość chodnika | Szerokość chodnika | Liczbowy, dodatni |
6 stóp 2 m |
| Szerokość krajobrazu | Szerokość krajobrazu w przypadku użycia odłączonego chodnika | Liczbowy, dodatni |
3 stopy 1 m |
| Nachylenie nawierzchni | Nachylenie nawierzchni | Liczbowy | -2% |
| Grubość nawierzchni | Grubość nawierzchni dochodzącej | Liczbowy, dodatni |
0,8 stopy 0.25 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Odsunięcie odłączonego chodnika | Może służyć do zastąpienia stałej szerokości chodnika i powiązania wewnętrznej krawędzi chodnika z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Odsunięcie tyłu chodnika | Może służyć do zastąpienia stałej szerokości chodnika i powiązania zewnętrznej krawędzi chodnika z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Wymiary krawężnika i ścieku są przechowywane w podzespole. W czasie wykonywania wartości są wyszukiwane i przypisywane na podstawie wybranego typu krawężnika.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt ustawiany jest w punkcie dołączenia. Punkty, połączenia i kształty krawężnika są tworzone na podstawie wybranego typu krawężnika. Warstwa podstawowa jest następnie umieszczana pod krawężnikiem i ściekiem.
Jeżeli typ chodnika nie jest ustawiony na Brak, tworzony jest odpowiedni chodnik i warstwa podstawowa. Jeżeli chodnik jest odłączony i ustawione jest odsunięcie odłączonego chodnika, dostosowywana jest wewnętrzna krawędź chodnika. Jeżeli ustawione jest Odsunięcie tyłu chodnika, dostosowywane są szerokości wszystkich typów chodników.
Działanie w trybie układu
W trybie układu podzespół umożliwia wyświetlanie komponentów krawężnika i ścieku oraz chodnika w oparciu o podane parametry wejściowe.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Flange | Kołnierz ścieku |
| P2 | FL | Linia przepływu ścieku |
| P3 | Front | Przód krawężnika |
| P4 | Back, Sidewalk_In | Tył krawężnika, wewnętrzna krawędź chodnika |
| P11 | Sidewalk_Out | Zewnętrzna krawędź chodnika |
| P16 | Sidewalk_In | Wewnętrzna krawędź chodnika |
| L1–L3 | Top, Curb | Szczyt krawężnika |
| L5, L6 | Bottom | Dno krawężnika |
| L9, L11, L12, L15 | Subgrade, Datum | |
| S1 | CurbAndGutter | Obszar betonu krawężnika i ścieku |
| S2, S3 | Base | |
| S4 | Sidewalk | Betonowa powierzchnia chodnika |
| S5 | Sidewalk_Base |
Schemat kodowania
Krawężnik i ściek:

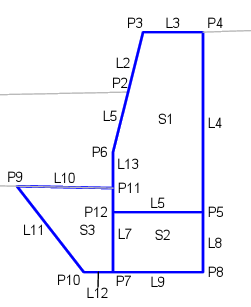

Krawężnik:

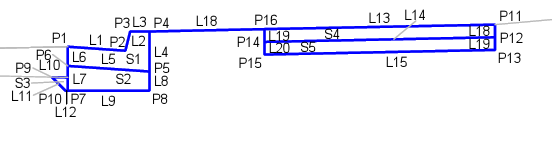

Odłączony chodnik:

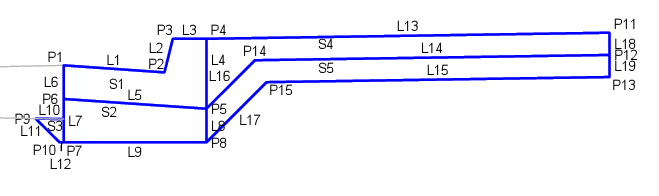

Zintegrowany chodnik:
