Podstawowy Krawężnik

Za pomocą tego podzespołu przy krawędzi jezdni tworzony jest prosty krawężnik. Może być dołączony albo do zewnętrznej krawędzi nawierzchni albo do krawędzi pasa rozdzielającego po stronie wewnętrznej.

Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

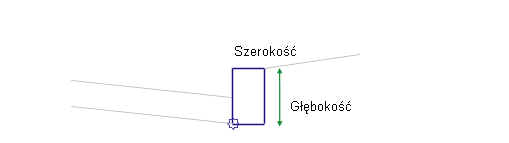

Punkt dołączenia znajduje się na powierzchni czołowej krawężnika w przypadku 1 albo na powierzchni tylnej krawężnika w przypadku 2.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy / Prawy	Prawy
Szerokość	Szerokość krawężnika	Liczbowy, dodatni	0.225 m 0.75 stopy
Głębokość	Głębokość krawężnika	Liczbowy, dodatni	0.45 m 1.5 stopy
Punkt dołączenia	Określa punkt dołączenia krawężnika: powierzchnia czołowa albo tylna	Logiczny	Powierzchnia czołowa
Głębokość poniżej	Głębokość krawężnika poniżej wewnętrznego punktu dołączenia	Liczbowy, dodatni	0.3 m 1.0 stopa
Wysokość wstecz	Wysokość widocznej części powierzchni tylnej krawężnika	Liczbowy, dodatni	0.0 m 0.0 stóp
Odchylenie powierzchni krawężnika	Określone odchylenie powierzchni przedniej krawężnika. Aby uzyskać powierzchnię pionową, podaj zero stopni.	Kątowy	0 stopni
Zastosuj odchylenie do góry krawężnika	Ustawia górę krawężnika prostopadle do jego powierzchni przedniej.	Logiczny: Tak/Nie	Tak

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą podzespołu tworzony jest prostokątny kształt prostego krawężnika, z punktem dołączenia znajdującym się na jego dolnej, wewnętrznej krawędzi.

Działanie w trybie układu

W trybie układu kształt krawężnika rysowany jest przez ten podzespół na podstawie parametrów wejściowych.

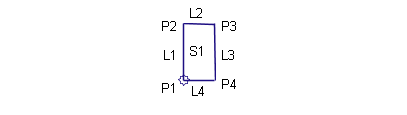

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P1	SpódKraw	Wewnętrzna dolna powierzchnia krawężnika
P2	SzczytKraw	Wewnętrzna górna powierzchnia krawężnika
P3	TyłKraw	Zewnętrzna górna powierzchnia krawężnika
Wszystkie połączenia	Krawężnik
S1	Krawężnik
