SidewalkSlopesAndBase

Podzespół SidewalkSlopesAndBase umożliwia tworzenie połączeń betonowego chodnika z pasami trawnika wewnętrznymi i zewnętrznymi.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi wewnętrznego pasa trawnika. Podzespół SidewalkSlopesAndBase dołącza się zazwyczaj do tyłu krawężnika lub krawędzi nawierzchni drogi.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr

Opis

Rodzaj

Wartość domyślna

Bok Określa stronę, po której ma zostać umieszczony podzespół. Lewa/Prawa Prawy
Szerokość bulwaru wewnętrznego Szerokość wewnętrznego pasa trawnika Liczbowy, dodatni

4 stopy

1,2 m

Skarpa pasa trawnika zewnętrznego Szerokość zewnętrznego pasa trawnika. Liczbowy, dodatni

0,5 stopy

0,15 m

Głębokość warstwy podstawowej chodnika Głębokość do warstwy nośnej poniżej chodnika. W przypadku braku dolnej warstwy nośnej należy wprowadzić zero. Liczbowy, dodatni

0,5 stopy

0,15 m

Głębokość warstwy podstawowej pasa trawnika wewnętrznego Głębokość podstawy wewnętrznego pasa trawnika. Liczbowy, dodatni

0,5 stopy

0,15 m

Głębokość chodnika Głębokość chodnika. Liczbowy, dodatni

0,333 stopy

0,10 m

Skarpa pasa trawnika zewnętrznego Nachylenie pasa trawnika zewnętrznego (w %) Liczbowy 4 (%)
Nachylenie chodnika Nachylenie chodnika (w %) Liczbowy 2 (%)
Nachylenie pasa trawnika wewnętrznego Nachylenie pasa trawnika wewnętrznego (w %) Liczbowy 4 (%)
Szerokość bulwaru zewnętrznego Szerokość zewnętrznego pasa trawnika. Liczbowy, dodatni

2 stopy

0,6 m

Szerokość chodnika Szerokość chodnika Liczbowy, dodatni

5 stóp

1,5 m

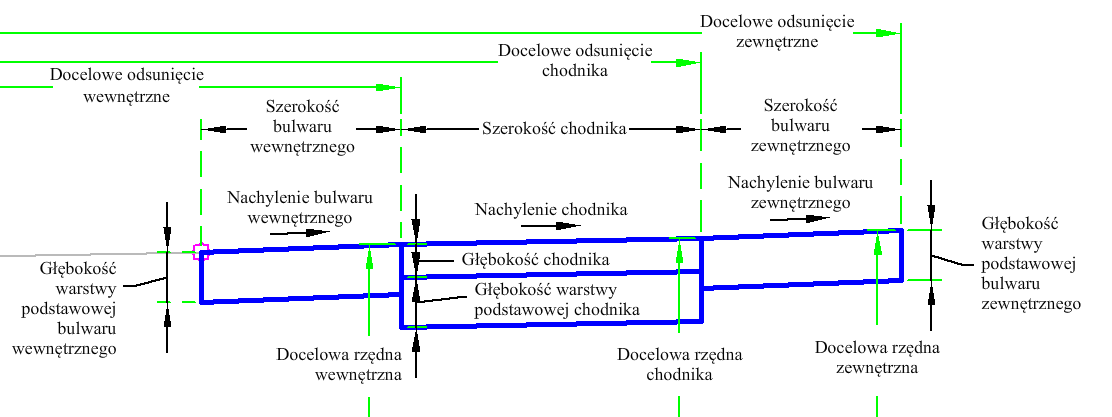

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr

Opis

Stan

Szerokość bulwaru wewnętrznego Można używać w celu zastąpienia stałej wartości Szerokość bulwaru wewnętrznego i połączenia wewnętrznej krawędzi chodnika z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Opcja
Rzędna wysokości zewnętrznego pasa trawnika Może posłużyć do zastąpienia normalnego nachylenia pasa trawnika zewnętrznego i połączenia zewnętrznej krawędzi pasa trawnika zewnętrznego z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. Opcja
Szerokość bulwaru zewnętrznego Można używać do zastąpienia stałej wartości Szerokość bulwaru zewnętrznego i powiązania z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Opcja
Rzędna wysokości chodnika Może posłużyć do zastąpienia normalnego nachylenia chodnika i połączenia zewnętrznej krawędzi chodnika z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. Opcja
Szerokość chodnika Można używać do zastąpienia stałej wartości Szerokości chodnika i powiązania zewnętrznej krawędzi chodnika z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Opcja
Rzędna wysokości pasa trawnika wewnętrznego Może posłużyć do zastąpienia normalnego nachylenia pasa trawnika wewnętrznego i połączenia zewnętrznej krawędzi pasa trawnika wewnętrznego z rzędną wysokości profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Przy danym nachyleniu połączenia chodnika oraz wewnętrznego i zewnętrznego pasa trawnika są wstawiane na zewnątrz od punktu dołączenia. Można pominąć pasy trawnika poprzez ustawienie ich zerowej szerokości.

Różne szerokości elementów można uzyskać, dołączając elementy do linii trasowania odsunięcia. Ponadto, nachylenia poprzeczne można uzyskać automatycznie poprzez powiązanie z profilami odsunięcia.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące pasy trawnika, chodnik i warstwę podłoża.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1 Góra
P2 Chodnik_We, Góra Chodnik wewnętrzny
P3 Chodnik_Ze, Góra Chodnik zewnętrzny
P4 OutsidePointCode, Góra Kod punktu zewnętrznego
P5 Rzędna_Chodnika, BottomConcrete Rzędna odniesienia chodnika, dół betonu
P6 Chodnik, BottomConcrete Dół betonu
P7, P8 Podst_Chodnika Warstwa podstawowa chodnika
P9, P10 InsideBaseDepth Wewnętrzna głębokość warstwy podstawowej
P11, P12 OutsideBaseDepth Zewnętrzna głębokość warstwy podstawowej
L1 Góra
L2 Góra, Chodnik
L3 Góra
L5, L6 Chodnik, Rzędna odniesienia
L7 Chodnik
L8, L10, L13, L14 Warstwa podstawowa, Rzędna odniesienia
L9 Podst_Chodnika Warstwa podstawowa chodnika
L11 InsideBaseDepth Wewnętrzna głębokość warstwy podstawowej
L12 InsideBase, Rzędna odniesienia Wnętrze warstwy podstawowej
L15 OutsideBaseWidth Zewnętrzna szerokość warstwy podstawowej
S1 Chodnik
S2, S3 BasePlanter Warstwa podstawowa gazonu
S4 Warstwa podstawowa

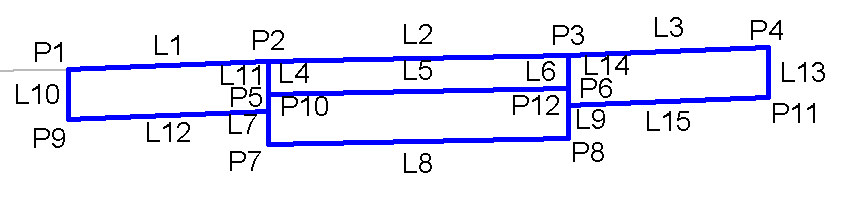

Schemat kodowania
