Za pomocą podzespołu BasicBenchWithOverExcavation wstawiane są połączenia tworzące nachylenia zlewni wykopu lub nasypu, w razie potrzeby z powtarzanymi tarasami.
Można określić maksymalną wysokość rzutowania i, jeśli odległość w pionie między punktem wstawienia, a powierzchnią docelową jest większa niż podana maksymalna wysokość rzutowania, a tarasowanie następnie odbywa się z wykorzystaniem podanych wysokości tarasu, skarpy, nachylenia i szerokości, ta operacja powtarzana jest aż do odnalezienia powierzchni docelowej.
Po odnalezieniu powierzchni docelowej szerokość wykopu dodatkowego jest stosowana u góry, gdzie połączenie rzutowania styka się z powierzchnią docelową. Jeśli odległość w pionie między punktem wstawienia a powierzchnią docelową jest mniejsza niż maksymalna wysokość rzutowania, wówczas tarasowanie nie występuje i umieszczane jest połączenie rzutowania.
Jeśli powierzchnia docelowa nie zostanie znaleziona po powtórzeniu operacji określoną liczbę razy, podzespół zakończy stosowanie połączenia rzutowania aż do osiągnięcia docelowej powierzchni.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

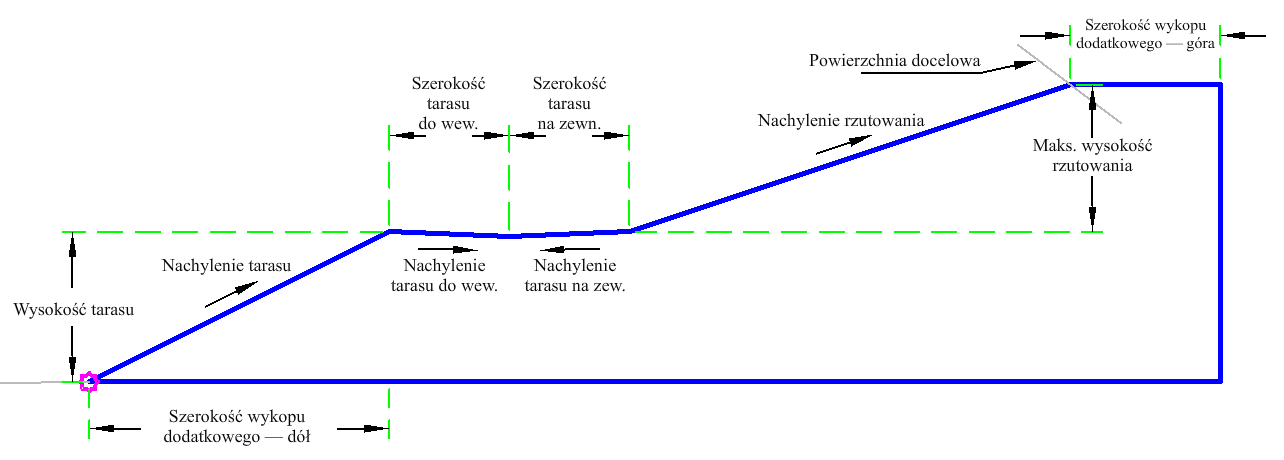

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Strona |
Określa stronę, po której ma zostać umieszczony podzespół. |
Lewy/prawy |
Prawy |
|
Maks. wysokość rzutowania |
Maksymalna dopuszczalna wysokość połączenia rzutowania wykopu lub nasypu bez tarasowania. |
Liczbowy |
15 stóp 4,5 m |
|
Wysokość tarasu |
Maksymalna dopuszczalna wysokość tarasu przed utworzeniem nowego tarasu. |
Liczbowy |
10,0 stóp 3,0 m |
|
Nachylenie tarasu |
Nachylenie między tarasami. |
Liczbowy, dodatni |
1 (: 1) |
|
Nachylenie tarasu do wew. |
Dodatnie lub ujemne nachylenie tarasu (w %). Dodatnie nachylenia skierowane są w górę, w kierunku wzrastającego odsunięcia. |
Liczbowy |
4 (%) |
|
Szerokość tarasu do wew. |
Szerokość tarasu do linii przepływu tarasu. |
Liczbowy, dodatni |
4 stopy 1.2 m |
|
Nachylenie tarasu na zew. |
Dodatnie lub ujemne nachylenie tarasu (w %). Dodatnie nachylenia skierowane są w górę, w kierunku wzrastającego odsunięcia. |
Liczbowy |
4 (%) |
|
Szerokość tarasu na zewn. |
Szerokość tarasu od linii przepływu tarasu. |
Liczbowy |
4 stopy 1,2 m |
|
Nachylenie rzutowania |
Nachylenie rzutowania. |
Liczbowy, dodatni |
2 (: 1) |
|
OverExcavation szerokość góra |
Szerokość dodatkowego wykopu z rzutowania. |
Liczbowy, dodatni |
5 stóp 1.5 m |
|
OverExcavation szerokość dół |
Szerokość dodatkowego wykopu od punktu zawiasu. |
Liczbowy, dodatni |
10 stóp 3 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Powierzchnia rzutowania |
Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Wymagany |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Rzędna punktu zawiasu sprawdzana jest w stosunku do powierzchni docelowej w celu określenia, czy sekcja znajduje się w warunku wykopu czy nasypu. Przecięcie z powierzchnią docelową obliczane jest przy użyciu podanego nachylenia wykopu lub nachylenia nasypu. Jeśli wysokość przecięcia przekracza wysokość maksymalną, wstawiane jest połączenie z użyciem wysokości maksymalnej rzutowania i dodawane jest połączenie tarasu. Punkt zawiasowy jest resetowany do zewnętrznej krawędzi tarasu i proces jest powtarzany aż do zlokalizowania połączenia rzutowania nieprzekraczającego wysokości maksymalnej rzutowania.
Po odnalezieniu powierzchni docelowej szerokość wykopu dodatkowego jest stosowana u góry, gdzie połączenie rzutowania styka się z powierzchnią docelową. Rysowane jest pionowe połączenie od punktu wykopu dodatkowego do początkowego punktu zawiasu i wówczas zostaje utworzony kształt.
Ten podzespół zawiera definicję pętli obejmującą L2, L3 i L4, która jest powtarzana, dopóki nie zostanie osiągnięta powierzchnia docelowa lub do momentu powtórzenia maksymalnie 10 razy.
Działanie w trybie układu
W trybie układu ten podzespół rysuje początkowe nachylenie nasypu na 5 jednostek.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Góra, Rzędna odniesienia | |
| P2, P3, P5, P6 | Góra | |
| P4 | Góra, FL | Linia przepływu rowu |
| P7 | Góra, Ściana | Tylna krawędź szerokości wykopu dodatkowego na górze połączenia rzutowania. |
| P8, P9, P10 | Rzędna odniesienia | |
| L1 – L6 | Góra | |
| L7 - L9 | Rzędna odniesienia |

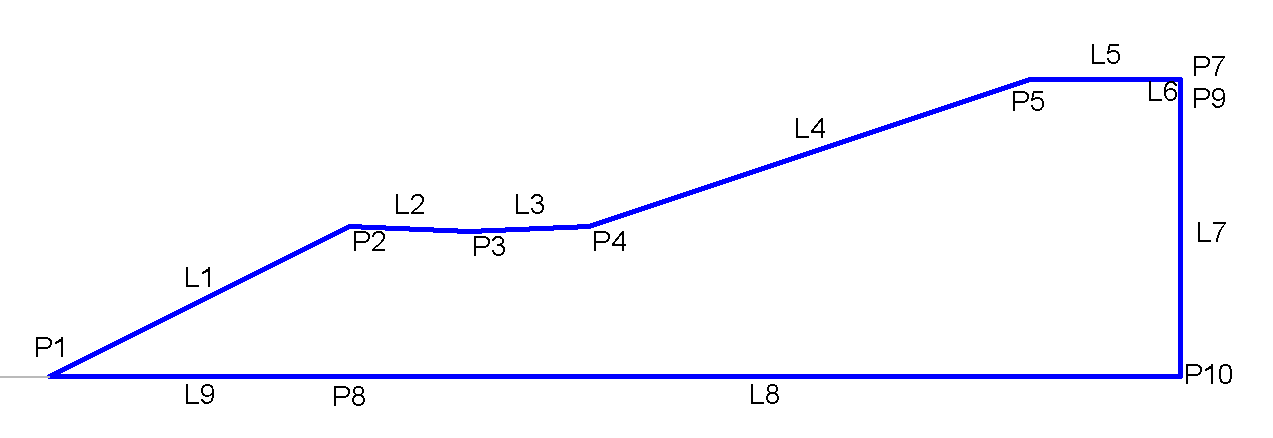

Schemat kodowania
