Prosta Poręcz Ochronna

Za pomocą tego podzespołu w zespole tworzony jest kształt prostej bariery ochronnej.

Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi słupka, na poziomie końcowego nachylenia.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

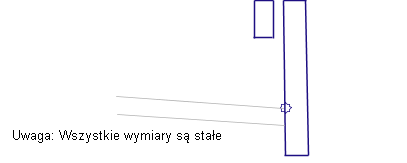

Za pomocą podzespołu tworzone są dwa prostokątne kształty słupka i poręczy. Wymiary są stałe i nie mogą być zmieniane przez użytkownika. Długość dolnej części słupka poniżej punktu dołączenia, na wysokości końcowego nachylenia, jest stała.

Działanie w trybie układu

W trybie układu wymiary rysowanego przez ten podzespół słupka oraz poręczy są stałe.

Punkt, połączenie i kody kształtu

Kod „Poręcz ochronna” przypisywany jest do wszystkich punktów. Kody połączeń ani kształtów nie są przypisywane.
