ClarkCountyRainGardenV

Za pomocą podzespołu ClarkCountyRainGardenV wstawiane są połączenia tworzące ogród deszczowy V hrabstwa Clark przylegający do krawężnika.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi nachylenia wewnętrznego. Komponent ten można dołączyć z lewej lub prawej strony.

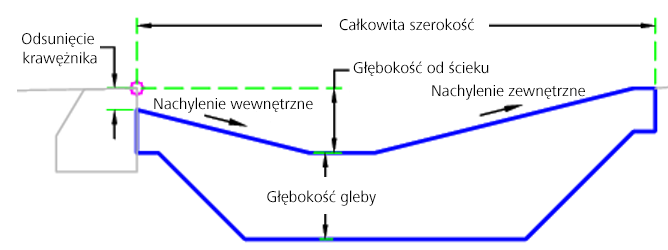

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Całkowita szerokość	Całkowita szerokość ogrodu deszczowego	Liczbowy, dodatni	12.0 stopy 3.6 m
Głębokość od ścieku	Odległość od sąsiadującego punktu dołączenia.	Liczbowy	-1,0 stopa 0.3 m
Głębokość gleby	Głębokość gleby	Liczbowy, dodatni	2 stopy 0,6 m
Odsunięcie krawężnika	Odsunięcie od punktu dołączenia	Liczbowy	-0,5 stopy 0.15 m
Nachylenie strony wewnętrznej	Nachylenie strony wewnętrznej	Nachylenie	-4 ( : 1)
Nachylenie strony zewnętrznej	Nachylenie strony zewnętrznej	Nachylenie	-4 ( : 1)

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt ustawiany jest w punkcie dołączenia. Ogród deszczowy jest następnie dostosowywany zgodnie z wprowadzoną wartością odsunięcia. Głębokość ogrodu deszczowego jest ustawiana na podstawie wartości wejściowych.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia rysowanie ogrodu deszczowego zgodnie z parametrami wejściowymi.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1	RG_Gutter	Punkt wstawienia ogrodu deszczowego
P2	RG_Top_In	Górny wewnętrzny punkt ogrodu deszczowego
P3	RG_Top_Out	Górny zewnętrzny punkt ogrodu deszczowego
P6	RG_Btm_Out	Dolny zewnętrzny punkt ogrodu deszczowego
P7	RG_Btm_In	Dolny wewnętrzny punkt ogrodu deszczowego
L1–L3	Top, RG_Slope	Szczyt nachylenia ogrodu deszczowego
L5–L7	Datum	Rzędna odniesienia
L6	Datum, RG_Btm	Dno ogrodu deszczowego
S1	RainGarden	Ogród deszczowy

Schemat kodowania
