ShoulderParabolicDaylight

Podzespół ShoulderParabolicDaylight umożliwia zaokrąglanie w punkcie przecięcia pionowego (PVI) między poboczem i połączeniami rzutowania, jak również zaokrąglanie między połączeniami rzutowania a powierzchnią docelową.

Dodatkowo, można wybrać opcję, aby zdefiniować wymiar szerokości pobocza od początku do punktu przecięcia pionowego (PVI) lub od początku do początku krzywizny pionowej (PKP).

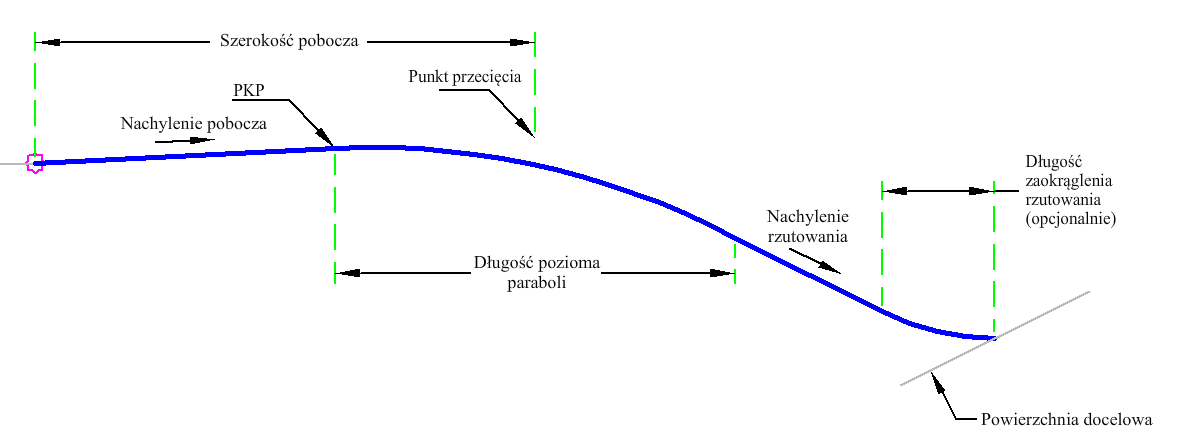

Przypadek początku układu współrzędnych do punktu przecięcia pionowego (PVI):

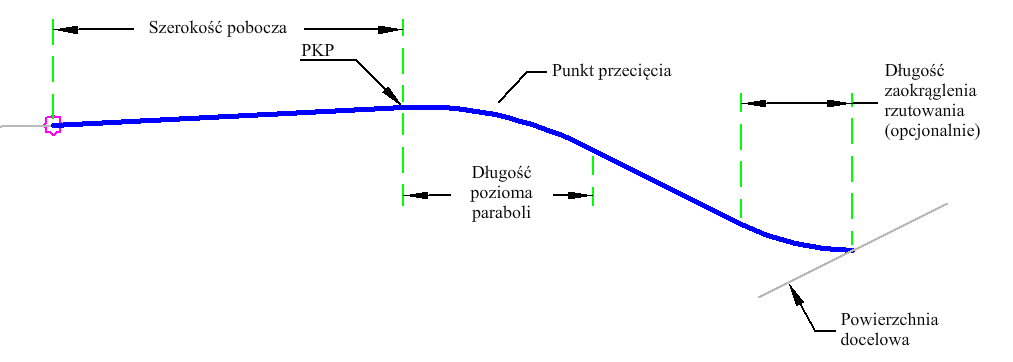

Przypadek początku układu współrzędnych do początku krzywizny pionowej (PKP):

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół.	Lewa/Prawa	Prawo
Szerokość pobocza	Szerokość od punktu dołączenia do punktu zawiasu pobocza.	Liczbowy, dodatni	10 stóp 3 m
Określanie szerokości pobocza	Szerokość pobocza jest mierzone od punktu przyłożenia do tego miejsca.	Punkt przecięcia pionowego (PVI) / początek krzywej pionowej (PKP)	Punkt przecięcia
Długość zaokrąglenia rzutowania (opcjonalnie)	Określa wartość dla długości.	Liczbowy, dodatni	5 stóp 1,5 m
Długość paraboli w poziomie	Długość paraboli w punkcie przecięcia pionowego (PVI) lub początku krzywej pionowej (PKP).	Liczbowy, dodatni	8 stóp 2,5 m
Nachylenie rzutowania (+ / - dla wykopu / nasypu)	+ / - nachylenie rzutowania (w %).	Liczbowy	50 (%)
Nachylenie pobocza	Nachylenie pobocza (+ / -, w %)	Liczbowy	5 (%)

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia rzutowania	Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie.	Opcja

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Podzespół ten umożliwia zbudowanie kształtu pobocza. Podzespół oblicza kształt z wykorzystaniem punktów przecięcia pionowego i PKP. Następnie w celu upewnienia się, sprawdza, czy dostępna jest wystarczająca ilość miejsca dla zaokrąglenia rzutowania.

Jeśli nie istnieje wystarczająco dużo miejsca na zaokrąglenie rzutowania, długość krzywej jest dopasowywana w taki sposób, aby zapewnić odpowiednią długość na zaokrąglenie rzutowania.

Następnie podzespół sprawdza, czy nachylenie paraboli wejściowej i paraboli wyjściowej ma tę samą wartość. Jeśli nachylenie jest takie samo, połączenie jest rysowane. Jeśli wartości nie są takie same, tworzona jest parabola wklęsła lub wypukła. W takim przypadku, dodawany jest punkt dla punktu wysokiego lub niskiego na krzywej parabolicznej.

Działanie w trybie układu

W trybie układu podzespół wyświetla połączenia obejmujące pobocze.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

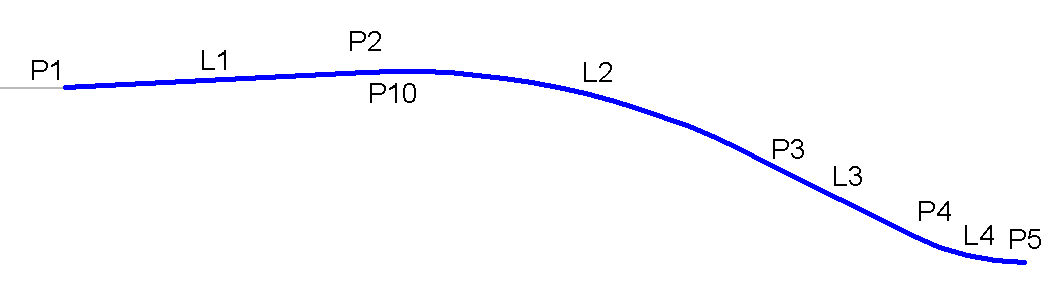

Punkt, połączenie lub kształt	Kod	Opis
P2 – P5	Góra
L1–L4	Góra
