Podzespół CurbEmbPipe umożliwia wstawienie połączeń betonowego krawężnika z osadzoną rurą w linii przepływu. Taras można umieścić za krawężnikiem i korytem ściekowym.
Dołączenie
Punkt dołączenia znajduje się w punkcie kołnierza koryta ściekowego.

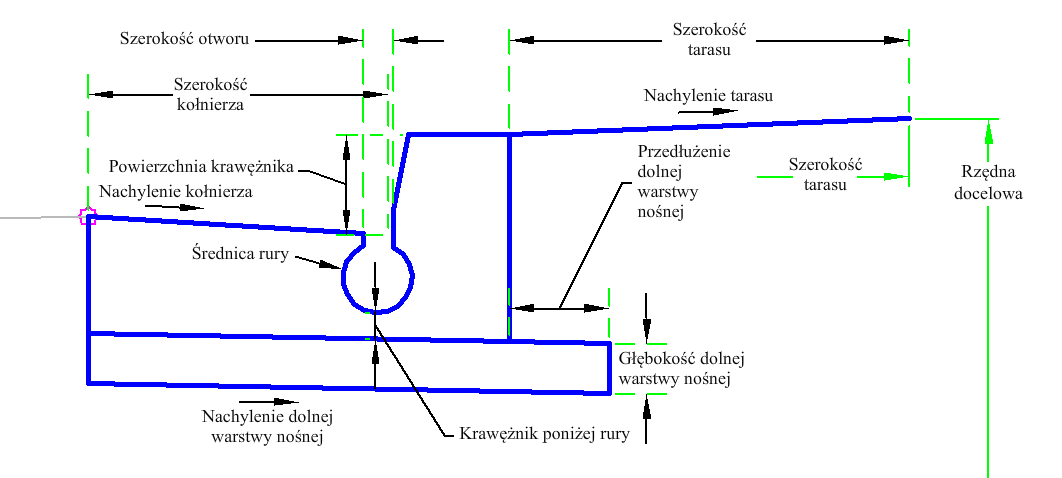

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. | Lewa/Prawa |
Prawy |
|
Szerokość kołnierza |
Szerokość od kołnierza koryta ściekowego do linii przepływu. | Liczbowy, dodatni |
1,5 stopy 0,5 m |
|
Nachylenie kołnierza |
Nachylenie koryta ściekowego (w %) | Liczbowy |
6 (%) |
|
Przedłużenie dolnej warstwy nośnej |
Szerokość, o którą dolna warstwa nośna wykracza poza krawężnik. | Liczbowy |
0,5 stopy 0,150 m |
|
Czoło krawężnika |
Wysokość od linii przepływu do góry krawężnika. | Liczbowy |
0,5 stopy 0,150 m |
|
Krawężnik poniżej rury |
Głębokość od spodu rury do spodu krawężnika poniżej dołu rury. | Liczbowy, dodatni |
0,25 stopy 0,08 m |
|
Głębokość dolnej warstwy nośnej |
Głębokość dolnej warstwy nośnej w punkcie dołączenia (zero oznacza pominięcie). | Liczbowy, nieujemny |
0,25 stopy 0,08 m |
|
Nachylenie dolnej warstwy nośnej |
Nachylenie dolnej warstwy nośnej (w %). | Liczbowy |
2 (%) |
|
Średnica rury |
Średnica rury kanalizacyjnej. | Liczbowy, dodatni |
0,33 stopy 0,1 m |
|
Szerokość otworu |
Szerokość otworu. | Liczbowy, dodatni |
0,25 stopy 0,08 m |
|
Szerokość tarasu |
Szerokość tarasu. | Liczbowy, dodatni |
4 stopy 1,2 m |
|
Nachylenie tarasu |
Nachylenie tarasu (w %) Nachylenia dodatnie skierowane są w górę od punktu dołączenia. | Liczbowy |
4 (%) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Docelowa szerokość tarasu |
Może służyć do ustalenia położenia poziomego dla tarasu z tyłu krawężnika. | Opcja |
|
Rzędna docelowa wysokości tarasu |
Może służyć do ustalenia położenia pionowego tarasu z tyłu krawężnika. | Opcja |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Podzespół umożliwia tworzenie kształtu prostego krawężnika i koryta ściekowego z rurą znajdującą się poniżej linii przepływu. Taras można umieścić za krawężnikiem i korytem ściekowym.
Działanie w trybie układu
W trybie układu podzespół wyświetla krawężnik, koryto ściekowe i taras.

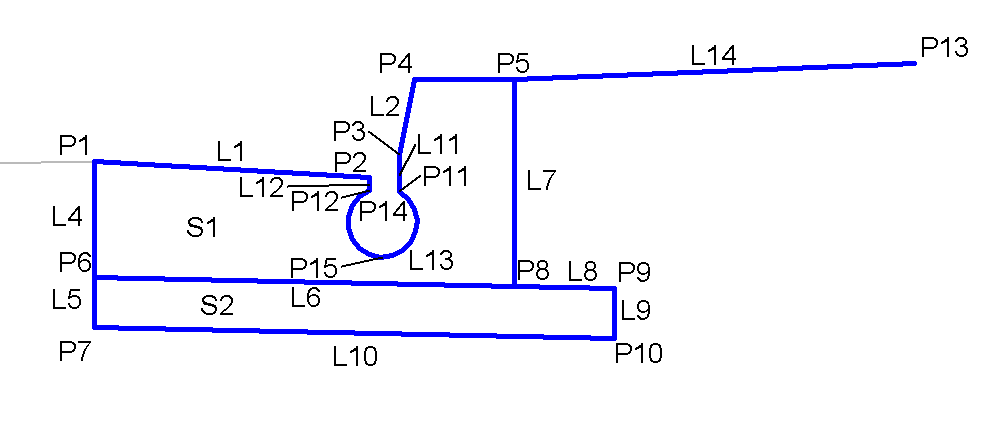

Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | Kołnierz, Góra | Kołnierz koryta ściekowego |
| P2 | Linia_Koryta, Góra | Linia przepływu koryta ściekowego |
| P3 | Góra | |
| P4 | FaceCurb, Góra | Góra czoła krawężnika |
| P5 | BackCurb, Góra | Tył krawężnika |
| P6 | CurbDepth | Głębokość krawężnika przy kołnierzu |
| P7 | SubbaseDepth | Głębokość warstwy podstawowej poniżej kołnierza |
| P8 | CurbBackBottom | Dolny punkt krawężnika z tyłu krawężnika |
| P9 | SubbaseExtension | Góra przedłużenia warstwy podstawowej |
| P10 | SubbaseDepth, Rzędna odniesienia | Spód przedłużenia podstawy |
| P11 – P12 | Rura | Góra rury w linii przepływu |
| P13 | Taras_CG, Góra | Koniec tarasu |
| P14 | PipeCenter | Środek rury |
| P15 | Pipe_Invert | Spód rury |
| L1 | Góra, Kołnierz, Krawężnik | Połączenia kołnierza krawężnika na nachyleniu końcowym |
| L2 | Góra, Krawężnik, CurbFace | Połączenia czoła krawężnika na nachyleniu końcowym |
| L3 | Góra, Krawężnik, TopCurb | Góra połączeń krawężnika na nachyleniu końcowym |
| L4 | CurbDepth | Głębokość krawężnika w punkcie dołączenia |
| L5 | SubbaseDepth | Głębokość warstwy podstawowej poniżej punktu dołączenia |
| L6 | Rzędna odniesienia | |
| L7 | Wysokość krawężnika | Połączenie wysokości krawężnika na nachyleniu końcowym |
| L8 | SubbaseExtension | Przedłużenie dolnej warstwy nośnej poza krawężnik |
| L9 | SubbaseDepth, Rzędna odniesienia | Głębokość warstwy nośnej |
| L10 | Rzędna odniesienia, Warstwa nośna, CurbSub | Dół dolnej warstwy nośnej |
| L11 – L12 | PipeEntrance | Od linii przepływu do góry otworu rury |
| L13 | Rura | Kształt rury |
| L14 | Góra, Taras | Góra tarasu |
| S1 | Krawężnik | |
| S2 | Dolna warstwa nośna |
Schemat kodowania
