Podzespół PipeTrenchMultipleLayers umożliwia wstawienie pojedynczej rury w wykopie i warstwy materiału otaczającej rurę.
Ten podzespół umożliwia obliczanie objętości w oparciu o bazę podsypki, strefę rury i zasypkę ziarnistą. Rura jest otoczona warstwą materiału bezpośrednio nad podsypką. Środek rury określi profil projektu. Głębokość będzie różniła się w sekcji ziarnistej zasypki; pozostałe parametry będą stałe. Wszystkie głębokości, średnice, szerokości zmieniają się w zależności od wykopu. Głębokość wykopu może różnić się wzdłuż linii trasowania, ponieważ jest ona mierzona od dna wykopu do powierzchni docelowej.
Zamocowanie
Domyślnie punkt zamocowania znajduje się w środku rury.

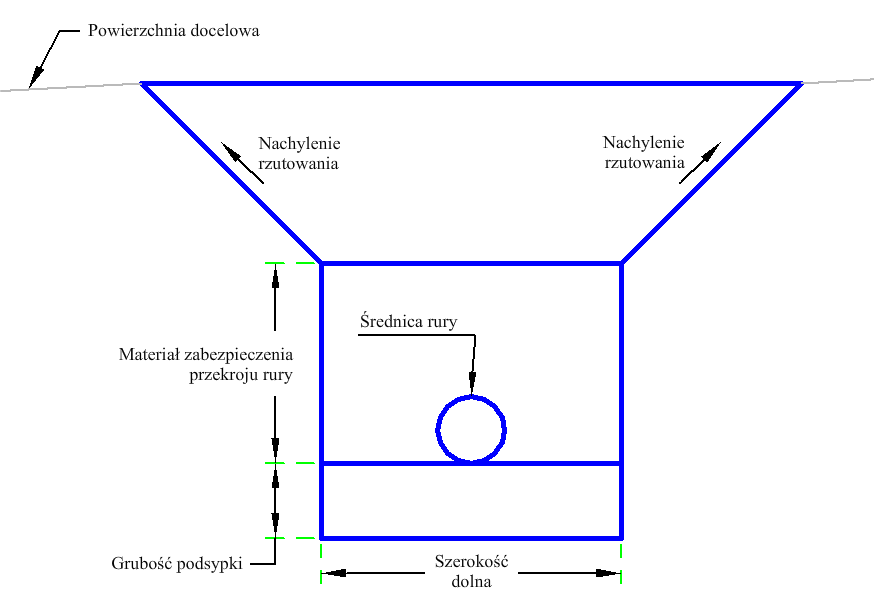

Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Szerokość dolna | Określa szerokość rury wykopu. | Liczbowy, dodatni |
3 stopy 1 m |
| Średnica rury | Średnica rury. | Liczbowy, dodatni |
0,667 stopy 0,2 m |
| Grubość podsypki | Głębokość podsypki rury pod dół rury. | Liczbowy, dodatni |
0,75 stopy 0,2 m |
| Głębokość materiału zabezpieczenia przekroju rury | Głębokość podłoża rury nad dołem rury. | Liczbowy, dodatni |
2 stopy 0,6 m |
| Nachylenie powierzchni docelowej | X:1 Nachylenie stoków bocznych rowu | Liczbowy, dodatni |
1 (: 1) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Powierzchnia rzutowania | Nazwa powierzchni rzutowania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania powierzchni: powierzchnie. | Wymagany |
Przypisania logiczne czasu wykonania
Brak.
Parametry wyjściowe
Brak.
Zachowanie
Rzędna wysokości dna wykopu jest obliczana jako rzędna linii nachylenia profilu pomniejszona o połowę średnicy rury i głębokości podsypki. Połączenie spodu wykopu poziomego umieszczane jest symetrycznie względem odsunięcia punktu dołączenia na tej rzędnej wysokości. Głębokość materiału ochronnego rury jest stosowana po to, aby wstawić materiał wokół rury. Skarpy boczne są przedłużane w górę do istniejącej powierzchni. Nad spodem wykopu, zgodnie z daną głębokością, umieszczane jest poziome połączenie podłoża.
Działanie w trybie układu
W trybie układu ten podzespół rysuje wykop.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | PipeBottom | Spód rury |
| P2 | BeddingBottomCenter | Środek spodu podłoża |
| P3 | PipeBackfillBottom_In | Wewnętrzny dół zasypki rury |
| P4 | PipeBeddingBottom_In | Wewnętrzny dół podłoża rury |
| P6 | PipeBeddingBottom, Rzędna odniesienia | Dół podsypki rury |
| P7 | PipeBackfillBottom_Out | Zewnętrzny dół zasypki rury |
| P8 | PipeCenter | Środek rury |
| P11 | Rura | |
| P12 | PipeTop | Góra rury |
| P13 | Rura | |
| P15 | GóraZasyp_We | Wewnętrzna górna powierzchnia zasypki |
| P16 | GóraZasyp_Ze | Zewnętrzna górna powierzchnia zasypki |
| P17 | Zawias, Góra | |
| P18 | Góra | |
| L1, L5 | PipeBackfillBottom | Dół zasypki rury |
| L2,L4 | PipeBedding | Podłoże rury |
| L3 | PipeBeddingBottom, Rzędna odniesienia | Dół podsypki rury |
| L6 – L7 | Rura | |
| L8 – L9 | Zasypka | |
| L10 | TopBackfill | Góra zasypki |
| L11 | TrenchSlopeInner | Nachylenie wewnętrzne rowu |
| L12 | TrenchSlopeOuter | Nachylenie zewnętrzne rowu |
| L13 | TrenchTop, Góra | Góra rowu |
| S1 | PipeBedding | Podłoże rury |
| S2 | PipeBackfillMaterial | Materiał zasypki rury |
| S3 | TrenchMaterial | Materiał wykopu |

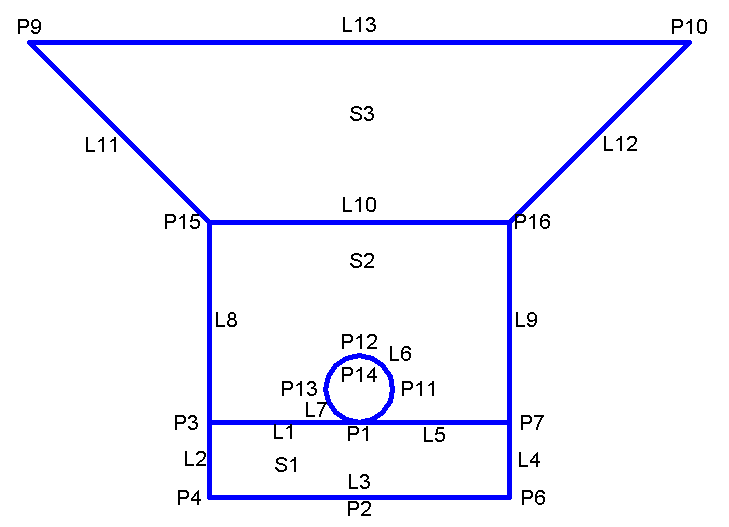

Schemat kodowania
