Podstawowe Pobocze

Za pomocą tego podzespołu tworzone jest proste pobocze utwardzone z nachyleniem końcowym i dolną warstwą nośną.

Podzespół ten należy do grupy podzespołów wprowadzających używanych do prostego modelowania jezdni podczas samodzielnej nauki i ćwiczeń.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi pobocza, na nachyleniu końcowym.

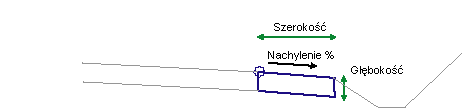

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Szerokość	Szerokość pobocza	Liczbowy, dodatni	0.9 m 3 stopy
Głębokość	Głębokość od nachylenia końcowego do dolnej warstwy nośnej	Liczbowy, dodatni	0.2 m 0.67 stopy
Nachylenie %	Nachylenie % pobocza	Liczbowy	-4%

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

Połączenia pobocza wstawiane są na zewnątrz punktu dołączenia, przy użyciu podanej szerokości, głębokości i nachylenia.

Działanie w trybie układu

W trybie układu ten podzespół powoduje rysowanie pasa na podstawie parametrów wejściowych.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kody	Opis
P2	KPU	Krawędź pobocza utwardzonego na nachyleniu końcowym.
P4	KPU_Noś	Krawędź pobocza utwardzonego na dolnej warstwie nośnej.
L1	Góra, Nawierzchnia	Utwardzone nachylenie końcowe
L3	Rzędna odniesienia, Dolna warstwa nośna	Dolna warstwa nośna
S1	Pave1
