GabionWall

Za pomocą podzespołu GabionWall jest tworzona ściana koszy szańcowych. Ściana koszy szańcowych jest oparta na planie standardowym Caltrans Standard Plan D100A.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

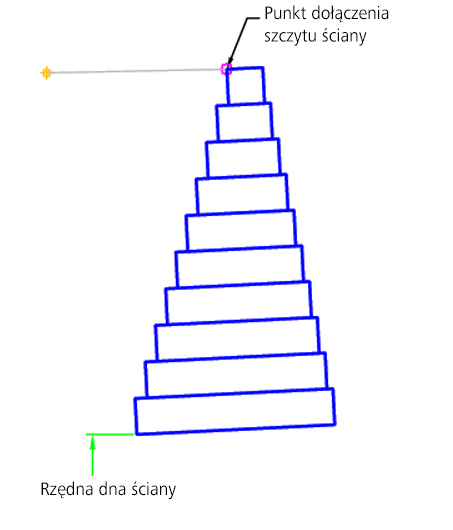

Przypadek: Dołączenie na szczycie ściany

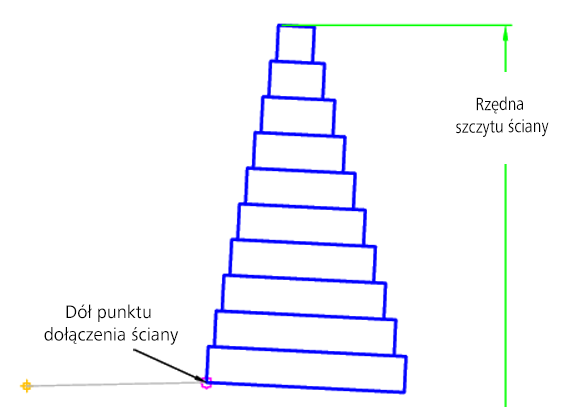

Przypadek: Dołączenie na dnie ściany

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Odległość odsunięcia stopni	Odległość odsunięcia powierzchni koszów szańcowych	Liczbowy, dodatni	0,5 stopy 0.15 m
Jest naziom	Jest gleba nad ścianą	Tak/Nie	Nie
Nachylenie koszy szańcowych	Nachylenie koszy szańcowych	Liczbowy	5 (%)
Miejsce dołączenia	Miejsce dołączenia na ścianie	Szczyt ściany/Dno ściany	Dno ściany

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Rzędna szczytu ściany	Może posłużyć do ustawienia rzędnej szczytu ściany, gdy punkt dołączenia jest ustawiony na dnie ściany. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Wymagane, gdy punkt dołączenia to Dno ściany
Rzędna dna ściany	Może posłużyć do ustawienia rzędnej dna ściany, gdy punkt dołączenia jest ustawiony na szczycie ściany. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Wymagane, gdy punkt dołączenia to Szczyt ściany

Przypisania logiczne czasu wykonania

Wymiary warstw koszy szańcowych są ustawione w podzespole na podstawie bieżącej warstwy i wysokości ściany koszy szańcowych.

Parametry wyjściowe

Brak.

Zachowanie

Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Wysokość ściany koszy szańcowych jest następnie obliczana od punktu dołączenia i profilu szczytu lub dna ściany. Maksymalna liczba warstw koszy szańcowych wynosi 10 i jest dzielona na warstwy o grubości 3 stóp (1 m). Wysokość ściany koszy szańcowych jest zaokrąglana do parzystej liczby warstw.

Każda warstwa koszy szańcowych jest następnie tworzona na podstawie parametrów wejściowych.

Działanie w trybie układu

W trybie układu ten podzespół umożliwia rysowanie maksymalnie 10 warstw kosza szańcowego.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P1–PX	Gabion	Punkt kosza szańcowego, stosowany do wszystkich punktów
L1, L5	Datum	Powtarza się dla każdej warstwy
L3, L6	Top	Powtarza się dla każdej warstwy
SX	GabionX	Literę X zastępuje bieżąca warstwa kosza szańcowego

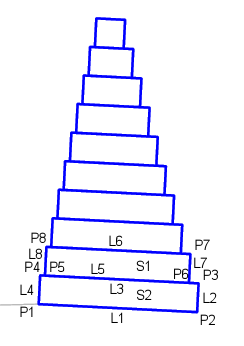

Schemat kodowania

Pierwsze dwie warstwy kosza szańcowego są oznaczone na poniższej ilustracji. Pozostałe warstwy kosza szańcowego są podobne.
