Za pomocą podzespołu SoundWall wstawiane są połączenia i kształty tworzące ścianę dźwiękochłonną na podstawie planu standardowego Caltrans Standard Plan B15-1.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

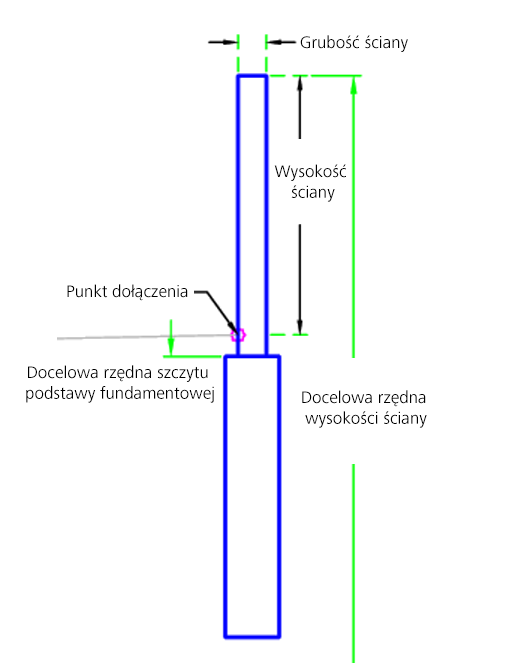

Szeroka podstawa fundamentowa:

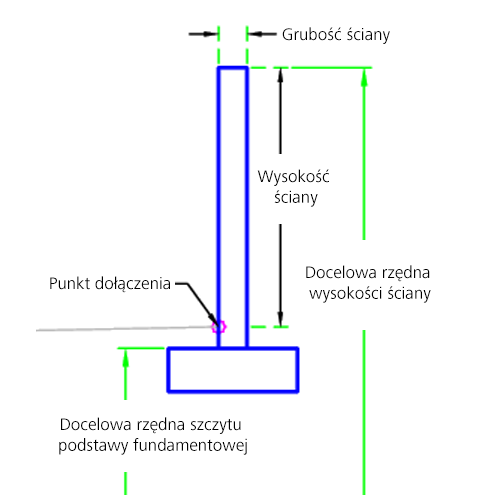

Podstawa fundamentowa do wkopania:
Punkt dołączenia znajduje się na wewnętrznej krawędzi ściany dźwiękochłonnej. Komponent ten można dołączyć z lewej lub prawej strony.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Kształt podstawy fundamentowej | Kształt użytej podstawy fundamentowej | Szeroka podstawa fundamentowa/Podstawa fundamentowa do wkopania | Podstawa fundamentowa do wkopania |
| Przypadek podstawy fundamentowej | Przypadek podstawy fundamentowej | Przypadek 1/Przypadek 2 | Przypadek 2 |
| Wysokość ściany | Wysokość ściany nad punktem dołączenia | Liczbowy, dodatni |
6 stóp 2 m |
| Grubość ściany | Grubość ściany | Liczbowy |
0,66 stopy 0,20 m |
| Nośność gruntu | Nośność gruntu | Grunt 25/Grunt 30/Grunt 35 | Grunt 30 |
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Wysokość ściany | Może posłużyć do zastąpienia wysokości ściany i powiązania rzędnej szczytu ściany z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Szczyt podstawy fundamentowej | Może posłużyć do zastąpienia szczytu podstawy fundamentowej i powiązania rzędnej szczytu podstawy fundamentowej z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Wymiary podstawy fundamentowej ściany dźwiękochłonnej znajdują się w podzespole na podstawie parametrów wejściowych.
Brak.
Początkowy punkt ustawiany jest w punkcie dołączenia. Wymiary podstaw fundamentowych są określane na podstawie parametrów wejściowych. Tworzone są punkty, połączenia i kształty ściany, a następnie podstawa fundamentowa.
W trybie układu ten podzespół umożliwia rysowanie ściany dźwiękochłonnej na podstawie parametrów wejściowych.

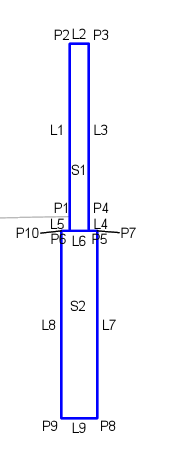

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1, P4 | W_Hinge | Punkt zawiasu ściany |
| P2 | W_Front | Przód ściany |
| P3 | W_Back | Tył ściany |
| P7 | W_Outside | Zewnętrzny narożnik podstawy fundamentowej |
| P10 | W_Inside | Wewnętrzny narożnik podstawy fundamentowej |
| L1–L3 | Top, Wall | Szczyt ściany |
| L4–L5 | Wall | Powierzchnia ściany |
| L9 | Footing_Bottom | |
| S1 | Wall | |
| S2 | Footing |
Szeroka podstawa fundamentowa:
Podstawa fundamentowa do wkopania:
