Za pomocą podzespołu CaltransB3RetainingWall wstawiane są połączenia tworzące ścianę oporową na podstawie ściany oporowej planu standardowego Caltrans Standard Plan B3-3 Retaining Wall.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

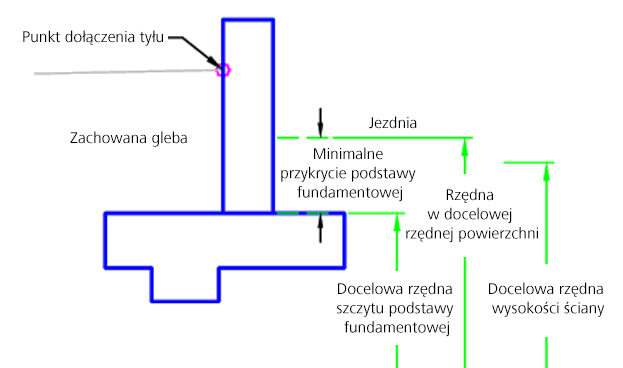

Przypadek 1: Punkt dołączenia z tyłu ściany oporowej

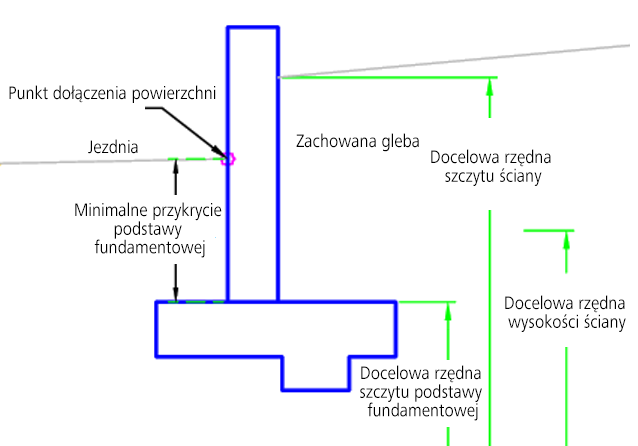

Przypadek 2: Punkt dołączenia na powierzchni ściany
Dołączenie
Dołączenie jest ustawione z tyłu lub z przodu ściany oporowej.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Strona | Określa stronę, po której ma zostać umieszczony podzespół. | Lewy/prawy | Prawy |
| Kody połączeń ściany | Kod, który jest stosowany do połączeń tworzących ścianę. | Tekst | Ściana |
| Kody punktów ściany | Kod, który jest stosowany do punktów tworzących ścianę. | Tekst | Ściana |
| Kody punktów podstawy fundamentowej | Kod, który jest stosowany do punktów tworzących podstawę fundamentową. | Tekst | Podstawa |
| Kody połączeń podstawy fundamentowej | Kod, który jest stosowany do połączeń tworzących podstawę fundamentową. | Tekst | Podstawa |
| Minimalne przykrycie podstawy fundamentowej | W przypadku ustawienia Tył ten parametr określa wysokość powyżej podstawy fundamentowej, jeżeli nie jest ustawiona rzędna docelowa Rzędna na powierzchni. | Liczbowy, dodatni |
1.5 stopy 0.45 m |
| Punkt dołączenia | Określa, czy punkt dołączenia znajduje się na powierzchni ściany oporowej czy z tyłu ściany oporowej. | Powierzchnia/Tył | Tył |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Wysokość ściany | Służy do kontroli wymiarów wysokości używanych do utworzenia ściany oporowej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Wymagany |
| Szczyt podstawy fundamentowej | Może posłużyć do kontroli rzędnej szczytu podstawy fundamentowej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Wymagany |
| Szczyt ściany | Może posłużyć do zastąpienia rzędnej szczytu ściany, gdy Punkt dołączenia to Powierzchnia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Rzędna na powierzchni | Może posłużyć do kontroli punktu rzędnej na powierzchni ściany, gdy Punkt dołączenia to Tył. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Przypisania logiczne czasu wykonania
Wymiary ściany oporowej są wyprowadzane z wartości planów standardowych Caltrans Standard Plans dla ściany oporowej B-3.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia.
Przeprowadzane jest sprawdzenie występowania profilu wysokości ściany. Jeżeli profil nie istnieje, wyświetlany jest komunikat o błędzie. Jeżeli profil wysokości ściany nie zostanie znaleziony, przyjmowane są wymiary dla ściany o wysokości 1 stopy (0,3 m). Profil wysokości ściany jest ustawiany na skróconą wartość rzędnej.
Przypadek 1: Punkt dołączenia z tyłu ściany oporowej
Jeśli wartość docelowa Rzędna na powierzchni jest ustawiona, rzędna jest używana. Jeżeli Rzędna na powierzchni nie jest ustawiona, używana jest wartość Szczyt podstawy fundamentowej plus Minimalne przykrycie podstawy fundamentowej. Docelowa rzędna Szczyt podstawy fundamentowej jest używana do określenia fizycznej wysokości ściany oporowej. Podstawa fundamentowa jest tworzona przy użyciu wymiarów planu standardowego na podstawie docelowej wysokości ściany.
Przypadek 2: Punkt dołączenia na powierzchni ściany
Obliczenie szczytu ściany jest wykonywane na podstawie parametru Wartość docelowa szczytu ściany. Rzędna podstawy fundamentowej jest oparta na wartości parametru Wartość docelowa szczytu podstawy fundamentowej. Jeżeli Wartość docelowa szczytu podstawy fundamentowej nie zostanie znaleziona, używane na jest Minimalne przykrycie podstawy fundamentowej pod punktem dołączenia. Podstawa fundamentowa jest tworzona przy użyciu wymiarów planu standardowego na podstawie docelowej wysokości ściany.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie ściany oporowej na podstawie ściany o wysokości 1 stopy (0,3 m).
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|

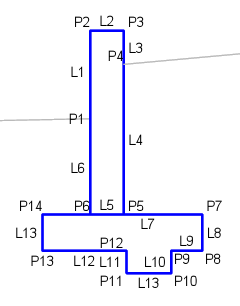

| P1 | Wall, AttachPoint | Punkt dołączenia ściany oporowej |
| P2–P4, P13 | Wall | |
| P5–P12 | Footing | |
| L1–L6 | Wall | |
| L7–L13 | Footing | |
| S1 | Wall | |
| S2 | Footing |
Schemat kodowania
Przypadek 1: Punkt dołączenia z tyłu ściany oporowej
Przypadek 2: Punkt dołączenia na powierzchni ściany
