ClarkCountyGuardrailType31

Za pomocą podzespołu ClarkCountyGuardrailType31 wstawiane są połączenia tworzące kształt bariery ochronnej hrabstwa Clark typu 31 w zespole.

Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi słupka, na poziomie końcowego nachylenia.

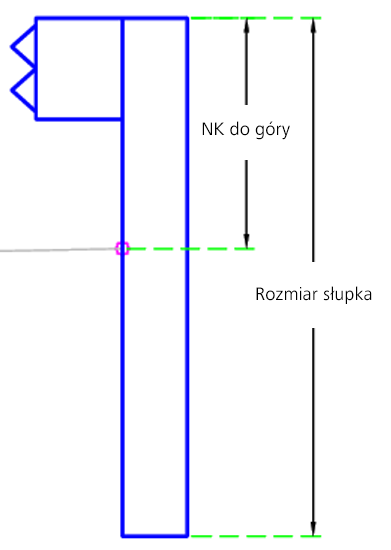

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem „%”.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa stronę, po której ma zostać umieszczony podzespół	Lewy/prawy	Prawy
Rozmiar słupka	Wymiary słupka	Liczbowy, dodatni	6 stóp 1.8 m
NK do góry	Nachylenie końcowe do góry słupka	Liczbowy, dodatni	2,67 stopy 0,8 m

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Brak.

Przypisania logiczne czasu wykonania

Brak.

Parametry wyjściowe

Brak.

Zachowanie

Za pomocą podzespołu tworzone są dwa kształty prostokątne słupka i ogrodzenia oprócz kształtu bariery. Długość dolnej części słupka poniżej punktu dołączenia, na wysokości końcowego nachylenia, jest stała. Słupek wydłuża się w górę na odległość określoną w parametrach.

Działanie w trybie układu

W trybie układu wymiary rysowanego przez ten podzespół słupka oraz poręczy są stałe.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P5	Grail_Face_Top	Górna powierzchnia bariery ochronnej
P7	Grail_Face_Btm	Dolna powierzchnia bariery ochronnej
P10	Post_Top_In	Wewnętrzna góra słupka
P11	Post_Top_Out	Zewnętrzna góra słupka
P12	Post_Btm_Out	Zewnętrzny dół słupka
P13	Post_Btm_In	Wewnętrzny dół słupka
S1	Post	Słupek
S2	Block	Blok

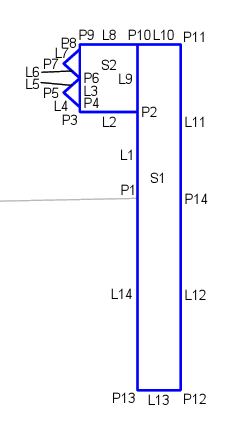

Schemat kodowania
