Za pomocą podzespołu ReinforcedConcreteCribWall wstawiane są połączenia tworzące ścianę kaszycową ze wzmocnionego betonu na podstawie planu standardowego Caltrans Standard Plan C7A.
Należy sprawdzić, czy użyte wymiary są zgodne z interpretacją planu standardowego.

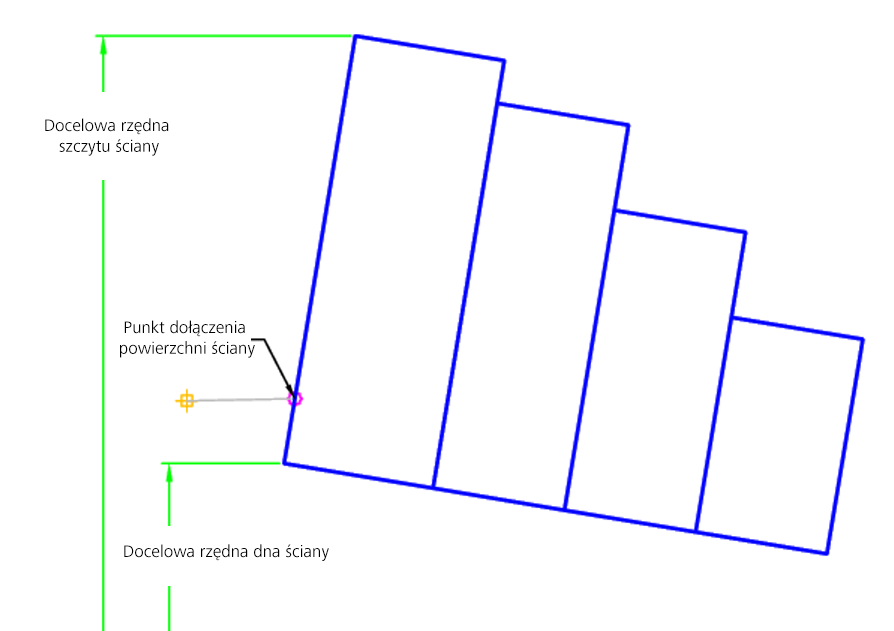

Przypadek: Powierzchnia ściany

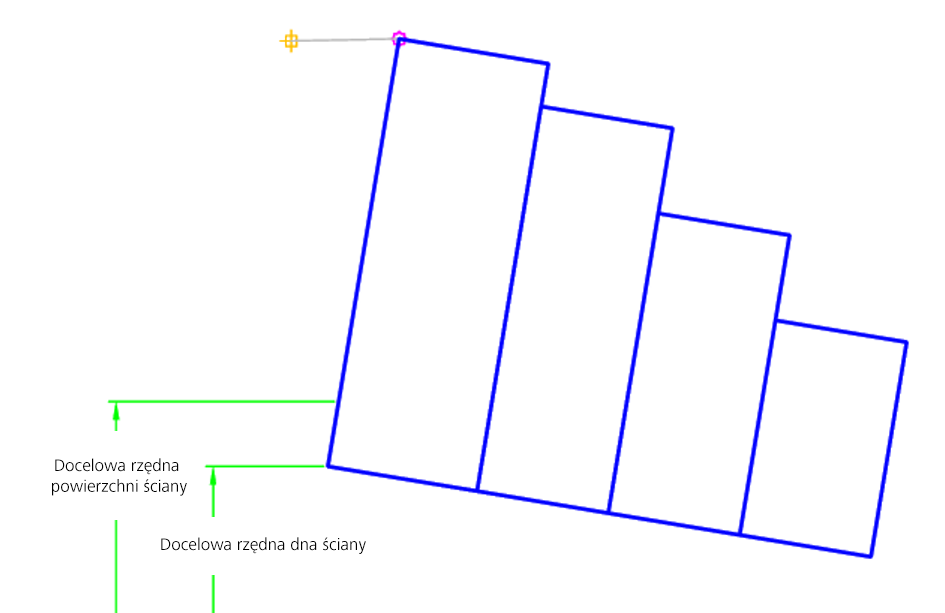

Przypadek: Szczyt ściany
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi początkowego nachylenia wykopu lub nasypu. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewy/prawy | Prawy |
| Pochylenie ściany | Pochylenie ściany | Pionowe/B 1:6/B 1:4 | B 1:6 |
| Przypadek obciążenia | Przypadek obciążenia | Płaski/Nasyp | Płaski |
| Typ ściany | Typ ściany | Typ A/Typ B/Typ C | Typ C |
| Punkt dołączenia | Punkt dołączenia | Szczyt ściany/Powierzchnia ściany | Powierzchnia ściany |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Dno ściany | Może posłużyć do ustawienia rzędnej dna ściany. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Powierzchnia ściany | Może posłużyć do ustawienia punktu rzędnej powierzchni ściany. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja (punkt dołączenia = szczyt ściany) |
| Szczyt ściany | Może posłużyć do ustawienia rzędnej szczytu ściany. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja (punkt dołączenia = powierzchnia ściany) |
Przypisania logiczne czasu wykonania
Wymiary ściany są ustawiane na podstawie parametrów wejściowych i zapisanych wartości planu standardowego Caltrans Standard Plan C7A.
Parametry wyjściowe
Brak.
Zachowanie
Początkowy punkt zawiasu ustawiany jest w punkcie dołączenia. Wymiary ścian są następnie ustawiane przez przypisania logiczne czasu wykonania na podstawie parametrów wejściowych. Następnie budowany jest kształt.
Działanie w trybie układu
W trybie układu ten podzespół umożliwia rysowanie ściany kaszycowej ze zbrojonego betonu na podstawie parametrów wejściowych.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
| P1 | WallFace | Powierzchnia ściany |
| P2–P9 | Top | |
| P10–P14 | Bottom | |
| L1, L9–L12 | Top | |
| L13–L16 | Datum | |
| S1–S4 | Concrete |

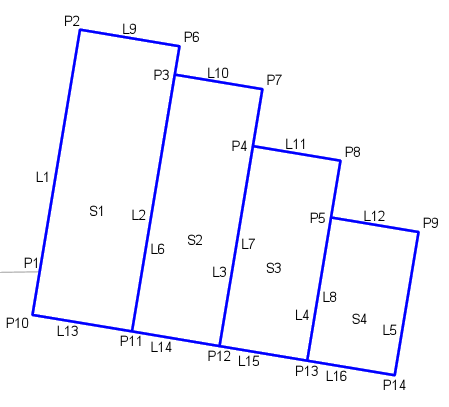

Schemat kodowania
