Za pomocą tego podzespołu wstawiany jest rów płaski lub w kształcie litery V zawierający poziome i pionowe parametry sterowania zdefiniowane przez użytkownika.
Rów może również zawierać opcjonalny materiał wyłożenia.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi pierwszego połączenia. W przypadku szerokości wewnętrznego buforu wynoszącej zero będzie to wewnętrzny bufor lub połączenie skarpy wewnętrznej rowu. Jest zazwyczaj połączony z zewnętrzną krawędzią pobocza.

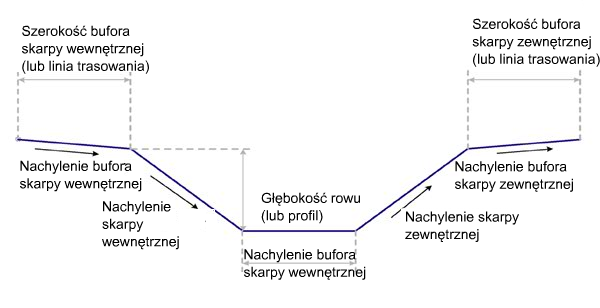

Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok | Określa stronę, po której ma zostać umieszczony podzespół | Lewa/Prawa | Prawo |
| Uwzględnij rów | Określa użycie rowu w stanie wykopu i w stanie nasypu, tylko w stanie nasypu lub tylko w stanie wykopu | Lista wyboru: a)Wykop/nasyp, b) Wykop, c) Nasyp | Wykop/nasyp |
| Szerokość rowu | Szerokość spodu rowu. Wartość zerowa używana jest dla rowów w kształcie litery V. | Liczbowy, dodatni |
1 m 3 stopy |
| Głębokość rowu | Głębokość rowu | Liczbowy, dodatni |
1 m 3 stopy |
| Nachylenie skarpy wewnętrznej | Nachylenie przedniego połączenia rowu (x : 1). Połączenie wstawiane jest zawsze w dół. | Liczbowy, dodatni | 4 ( : 1) |
| Szerokość bufora skarpy wewnętrznej | Umożliwia wstawienie bufora przed skarpą wewnętrzną (zero oznacza pominięcie) | Liczbowy, dodatni |
1 m 3 stopy |
| Nachylenie bufora skarpy wewnętrznej | Nachylenie bufora skarpy wewnętrznej | Liczbowy, dodatni | -6 (:1) |
| Nachylenie skarpy zewnętrznej | Nachylenie połączenia tylnej części rowu (x : 1). Połączenie wstawiane jest zawsze w górę. | Liczbowy, dodatni | 4 ( : 1) |
| Bufor skarpy zewnętrznej | Umożliwia wstawienie bufora za skarpą zewnętrzną (zero oznacza pominięcie) | Liczbowy, dodatni |
1 m 3 stopy |
| Nachylenie bufora skarpy zewnętrznej | Nachylenie bufora skarpy zewnętrznej | Liczbowy, dodatni | 6 (:1) |
| Umieść materiał wyłożenia | Nakazuje umieszczenie opcjonalnego wyłożenia materiałem wzdłuż połączeń rzutowania. Dostępne opcje to: Brak i Wszystkie połączenia. | Ciąg | Brak |
| Limit nachylenia 1 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 1 : 1 |
| Grubość materiału 1 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do boku skarpy. | Liczbowy, dodatni | 12 cali |
| Nazwa materiału 1 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 2 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 2 : 1 |
| Grubość materiału 2 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do boku skarpy. | Liczbowy, dodatni | 6 cali |
| Nazwa materiału 2 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Narzut kamienny |
| Limit nachylenia 3 | Określa limit nachylenia, którego przekroczenie powoduje, że wyłożenie materiałem nie będzie umieszczane. | Nachylenie (proporcja) | 4 : 1 |
| Grubość materiału 3 | Określa grubość wykładanego materiału. Tę grubość mierzy się prostopadle do boku skarpy. | Liczbowy, dodatni | 4 cali |
| Nazwa materiału 3 | Określa nazwę materiału wyłożenia wzdłuż połączeń skarpy | Ciąg | Zasiana trawa |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Linia trasowania wewnętrznej krawędzi rowu | Może posłużyć do zastąpienia stałej szerokości buforu skarpy wewnętrznej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Linia trasowania zewnętrznej krawędzi rowu | Może posłużyć do zastąpienia stałej szerokości buforu skarpy zewnętrznej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Profil dna rowu | Może posłużyć do zastąpienia stałych szerokości skarpy wewnętrznej i zewnętrznej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Powierzchnia docelowa | Powierzchnia wykorzystywana do określenia, czy rów znajduje się w wykopie czy w nasypie. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Opcja |
Parametry wyjściowe
Brak.
Zachowanie
Za pomocą tego podzespołu wstawiane są proste kształty rowów (z płaskim dnem lub w kształcie litery v) z opcjonalnymi buforami skarpy wewnętrznej i zewnętrznej. Położenie wewnętrznej krawędzi rowu można określić za pomocą ustalonej szerokości lub opcjonalnej linii trasowania. Głębokość rowu można określić za pomocą ustalonej wysokości lub przypisać profil w celu kontroli głębokości. Punkt testowy Wykop/Nasyp to P3. W zależności od parametru wejściowego Uwzględnij rów, rów zostanie umieszczony w wykopie, nasypie lub zarówno w wykopie jak i nasypie.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Grubość materiału był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do połączenia. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
W trybie układu podzespół ten wyświetla wszystkie połączenia składające się na rów z parametrami określonymi przez użytkownika jako wejściowe.

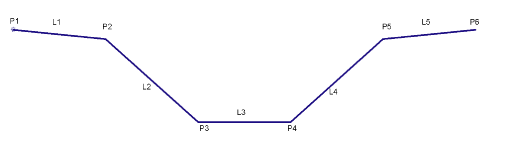

Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt, połączenie lub kształt | Kody | Opis |
|---|---|---|
| P2 | Zawias | |
| P3 | Rów_We | Wewnętrzna dolna powierzchnia rowu |
| P4 | Rów_Ze | Zewnętrzna dolna powierzchnia rowu |
| P5 | Zawias | |
| L1-5 | Góra Rzędna odniesienia | |
| L2,L4 | Połączenie_Nachylenia | |
| L3 | Rów | Dno rowu |
Schemat kodowania
